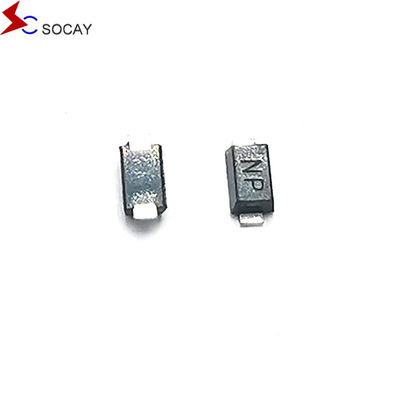

Socay TVS Diyotları SMF Serisi 5V 220W SOD-123 Yüzey Montaj Geçici Voltaj Baskılayıcıları

Socay TVS Diyotları SMF Serisi 5V 220W SOD-123 Yüzey Montaj Geçici Voltaj Baskılayıcıları

Veritabanı:SMF Serisi_v2211.1.pdf

SMF5.0A Açıklama:

The SMF Series Transient Voltage Suppressors are designed to protect sensitive electronic equipment from transient voltages caused by lightning and other transient voltage events that can damage electronic equipment and interfere with normal use of the equipment.

SMF5.0A Özellik:

• Düşük sızıntı
• Tek ve iki yönlü birim
• Pasifleştirilmiş bağlantı camı
• Düşük indüktensi
• İyi sıkıştırma yeteneği.
• Matt Tin Kurşunsuz
• RoHS uyumlu ve halogensiz
• SOD-123 endüstriyel standart paketiyle uyumludur
• Yüzey montaj uygulamalarında tahta alanını optimize etmek için
• 200W 10 × 1000μs dalga biçiminde en yüksek güç kapasitesi Tekrarlama hızı (iş döngüsü):0.01%
• Hızlı yanıt süresi: genellikle 0 Volt'tan VBR dakikasına 1.0ps'den az
• Yüksek sıcaklıkta lehimleme: 260°C/40 saniye terminallerde
• Tipik maksimum sıcaklık katsayısı ΔVBR = 0,1% × VBR@25°C×ΔT
• Plastik ambalajların Underwriters Laboratuvarı yanıcılık derecesi 94V-0
• Tipik bir arıza modu, aşırı voltaj veya aşırı akım nedeniyle kısa devre.
• Bıyık testi JEDEC JESD201A tabloları 4a ve 4c uyarınca yapılır.
• IEC-61000-4-2 ESD 15kV ((Hava), 8kV (Bağlantı)
• IEC 61000-4-2 (IEC801-2) Veri hatlarının ESD koruması
• IEC 61000-4-4 (IEC801-4) EFT veri hattı koruması

SMF5.0A Uygulamalar:

TVS cihazları, saldırıya karşı savunmasız telekomünikasyon, bilgisayar, tüketici ve endüstriyel uygulamalarda kullanılan I / O arayüzlerini, VCC otobüslerini ve diğer koruma devrelerini korumak için idealdir.
