SOCAY 5000W Tek yönlü 10V TVS Diyot 5KP Serisi Ekseli Kurşun Geçici Voltaj Baskıcısı

250 adet
MOQ
negotiable
fiyat
SOCAY 5000W Tek yönlü 10V TVS Diyot 5KP Serisi Ekseli Kurşun Geçici Voltaj Baskıcısı
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi
Özellikleri
Teknik Özellikler
5KP10A Vrwm: 10.0v
5KP10A Vbr@It (Min.): 11.10V
5KP10A Vbr@It (Maks.): 12.30V
5KP10A O: 1mA
5KP10A Vc@Ipp: 17.0V
5KP10A Ipp: 294.12A
5KP10A Ir@Vrwm: 5μA
Temel bilgiler
Menşe yeri: Shenzhen, Guangdong, Çin
Marka adı: SOCAY
Sertifika: UL,REACH,RoHS,ISO
Model numarası: 5KP10A
Ödeme & teslimat koşulları
Teslim süresi: 5-8 iş günü
Ürün Açıklaması

SOCAY 5000W Tek yönlü 10V TVS Diyot 5KP Serisi Ekseli Kurşun Geçici Voltaj Baskıcısı


Veritabanı:5KP.pdf


5KP10AAçıklama:
5KP serisi, hassas elektronik ekipmanları yıldırım ve diğer anahtarlama olaylarının neden olduğu geçici voltajlara karşı korumak için tasarlanmıştır.

Bölüm Numarası

Geriye dön.

Durdurma

Voltaj VRWM (V)

Ayrımcılık

VoltajVBR (V) @ IT

Test

Mevcut

Ben...T

(mA)

Maksimum

Sıkıştırma

Voltaj VC (V) @ IPP

Maksimum

Zirve Nabız

Mevcut

Ben...PP(A)

Maksimum

Geriye dön.

SızıntıBen...R A) @VRWM

Birlik İki.   MIN Max
5KP5.0A 5KP5.0CA 5.0 6.40 7.00 10 9.2 543.48 800
5KP6.0A 5KP6.0CA 6.0 6.67 7.37 10 10.3 485.44 800
5KP6.5A 5KP6.5CA 6.5 7.22 7.89 10 11.2 446.43 500
5KP7.0A 5KP7.0CA 7.0 7.78 8.60 10 12.0 416.67 200
5KP7.5A 5KP7.5CA 7.5 8.33 9.21 1 12.9 416.67 200
5KP8.0A 5KP8.0CA 8.0 8.89 9.83 1 13.6 367.65 50
5KP8.5A 5KP8.5ACA 8.5 9.44 10.40 1 14.4 347.22 20
5KP9.0A 5KP9.0CA 9.0 10.00 11.10 1 15.4 324.68 10
5KP10A 5KP10CA 10.0 11.10 12.30 1 17.0 294.12 5
5KP11A 5KP11CA 11.0 12.20 13.50 1 18.2 274.73 5
5KP12A 5KP12CA 12.0 13.30 14.70 1 19.9 251.26 5
5KP13A 5KP13CA 13.0 14.40 15.90 1 21.5 232.56 5
5KP14A 5KP14CA 14.0 15.60 17.20 1 23.2 215.52 5
5KP15A 5KP15CA 15.0 16.70 18.50 1 24.4 204.92 5




5KP10AÖzellikleri:

P600 Paketinde cam pasif çip bağlantısı

U Düşük sızıntı

u Tek ve iki yönlü birim

u Mükemmel sıkıştırma yeteneği

u 5000W 10 × 1000μs dalga biçimi ile en yüksek güç Görev döngüsü: 0,01%

U Hızlı cevap vermek ve yanıt vermek

U RoHS uyumlu
U Hızlı yanıt süresi: 0 Volt'tan VBR dakikasına kadar tipik olarak 1.0ps'ten az

u 12V üzerinde tipik IR 5μA'dan daha az.
u Yüksek sıcaklıkta lehimleme: 260°C/40 saniye terminallerde
u Tipik maksimum sıcaklık katsayısı ΔVBR = 0,1% ×VBR@25°C× ΔT
U Plastik paketin laboratuvar yanıcılığı 94V-0 vardır.
Mat teneke kurşunsuzdur
u Halogensiz ve RoHS uyumlu
u Tipik arıza modu, aşırı belirtilen voltaj veya akımdan kısa
u Bıyık testi JEDEC JESD201A tablosu 4a ve 4c'ye göre yapılır.
u IEC-61000-4-2 ESD 15kV ((Hava), 8kV (Bağlantı)
u IEC 61000-4-2 uyarınca veri hatlarının ESD koruması
(IEC801-2)
U IEC 61000-4-4 uyarınca veri hatlarının EFT koruması
(IEC801-4)




5KP10AUygulamalar:

TVS cihazları, endüstriyel, telekom, bilgisayar ve tüketici elektroniği uygulamalarında I / O arayüzlerini, VCC otobüslerini ve diğer hassas devreleri korumak için idealdir.



Parametreler Simge Değer Birim
10/1000μs dalga biçimi ile zirve atış gücü dağılımı (Şekil.1) (Not 1), (Note 2) PPPM 5000 Watts
10/1000μs dalga biçimi ile zirve atış akımı. (Note1,Fig.3) Ben...PP Sonraki Tabloya bakın Amperler
Sınırsız Sıcaklık Lavabı'nda Güç Çöpü TL=75°C PM(AV) 8.0 Watt
En yüksek ileri dalgalanma akımı, 8.3ms tek yarı sinüs dalgası (3 not) Ben...FSM 500 Amperler
Sadece tek yönlü için 25A'daki maksimum anlık ileri voltaj (4 not) TF  3.5/5.0 Voltaj
İşleme bağlantısı ve depolama sıcaklık aralığı. TJ, TSTG -55 ile +150 arasında °C

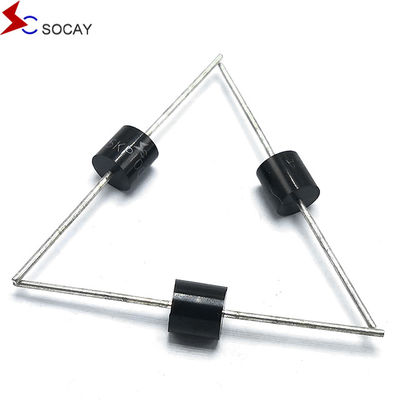

SOCAY 5000W Tek yönlü 10V TVS Diyot 5KP Serisi Ekseli Kurşun Geçici Voltaj Baskıcısı 0

SOCAY 5000W Tek yönlü 10V TVS Diyot 5KP Serisi Ekseli Kurşun Geçici Voltaj Baskıcısı 1

SOCAY 5000W Tek yönlü 10V TVS Diyot 5KP Serisi Ekseli Kurşun Geçici Voltaj Baskıcısı 2
 SOCAY 5000W Tek yönlü 10V TVS Diyot 5KP Serisi Ekseli Kurşun Geçici Voltaj Baskıcısı 3


  • SOCAY, bir dizi patent, ticari marka, telif hakkı, ticari sır ve diğer fikri mülkiyet haklarına sahiptir.
  • SOCAY, herhangi bir üründe daha fazla uyarı yapmadan değişiklik yapma hakkını saklı tutar.
  • SOCAY, ürünlerinin herhangi bir özel amaç için uygunluğu konusunda herhangi bir garanti, ifade veya teminat vermez ve herhangi bir sorumluluğu reddeder.
  • SOCAY veri sayfası özelliklerinde verilen parametreler uygulamalardan uygulamalara değişebilir ve gerçek performans zamanla değişebilir.Tüm çalışma parametreleri, uygulamadan önce müşterinin teknik uzmanı tarafından doğrulanmalıdır..
  • Bu uyarı bildirimindeki herhangi bir maddeye uymadığınız takdirde tüm sorumluluklar ve yükümlülükler reddedilir.
