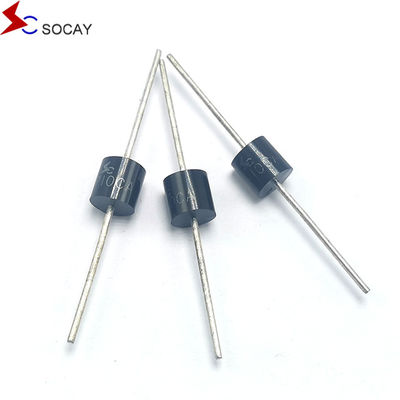

SOCAY 5000W Yüksek Güçlü 5KP Serisi TVS Diyot Aksyal Kurşun Geçici Voltaj Baskıcısı 5KP5.0A 5.0CA
Veritabanı:5KP.pdf
Açıklama:
5KP serisi, hassas elektronik ekipmanların yıldırım çarpması ve diğer geçici voltaj olaylarından kaynaklanan geçici voltajlara karşı korunması için tasarlanmıştır.
Bölüm Numarası | Geriye dön. Durdurma Voltaj VRWM (V) | Ayrımcılık VoltajVBR (V) @ IT | Test Mevcut Ben...T (mA) | Maksimum Sıkıştırma Voltaj VC (V) @ IPP | Maksimum Zirve Nabız Mevcut Ben...PP(A) | Maksimum Geriye dön. SızıntıBen...R (μA) @VRWM | ||
Birlik | İki. | MIN | Max | |||||
5KP5.0A | 5KP5.0CA | 5.0 | 6.40 | 7.00 | 10 | 9.2 | 543.48 | 800 |
5KP6.0A | 5KP6.0CA | 6.0 | 6.67 | 7.37 | 10 | 10.3 | 485.44 | 800 |
5KP6.5A | 5KP6.5CA | 6.5 | 7.22 | 7.89 | 10 | 11.2 | 446.43 | 500 |
5KP7.0A | 5KP7.0CA | 7.0 | 7.78 | 8.60 | 10 | 12.0 | 416.67 | 200 |
5KP7.5A | 5KP7.5CA | 7.5 | 8.33 | 9.21 | 1 | 12.9 | 416.67 | 200 |
5KP8.0A | 5KP8.0CA | 8.0 | 8.89 | 9.83 | 1 | 13.6 | 367.65 | 50 |
5KP8.5A | 5KP8.5ACA | 8.5 | 9.44 | 10.40 | 1 | 14.4 | 347.22 | 20 |
5KP9.0A | 5KP9.0CA | 9.0 | 10.00 | 11.10 | 1 | 15.4 | 324.68 | 10 |
5KP10A | 5KP10CA | 10.0 | 11.10 | 12.30 | 1 | 17.0 | 294.12 | 5 |
5KP11A | 5KP11CA | 11.0 | 12.20 | 13.50 | 1 | 18.2 | 274.73 | 5 |
Özellikleri:
P600 Paketinde cam pasif çip bağlantısı U Düşük sızıntı u Tek ve iki yönlü birim u Mükemmel sıkıştırma yeteneği u 5000W 10 × 1000μs dalga biçimi ile en yüksek güç Görev döngüsü: 0,01% U Hızlı cevap vermek ve yanıt vermek U RoHS uyumlu |
Uygulamalar:
TVS cihazları, telekomünikasyon, bilgisayar, endüstriyel ve tüketici elektroniği uygulamalarında I / O arayüzlerini, VCC otobüslerini ve diğer hassas devreleri korumak için ideal bir seçimdir.
Parametreler | Simge | Değer | Birim |
10/1000μs dalga biçimi ile zirve atış gücü dağılımı (Şekil.1) (Not 1), (Note 2) | PPPM | 5000 | Watts |
10/1000μs dalga biçimi ile zirve atış akımı. (Note1,Fig.3) | Ben...PP | Sonraki Tabloya bakın | Amperler |
Sınırsız Sıcaklık Lavabı'nda Güç Çöpü TL=75°C | PM(AV) | 8.0 | Watt |
En yüksek ileri dalgalanma akımı, 8.3ms tek yarı sinüs dalgası (3 not) | Ben...FSM | 500 | Amperler |
Sadece tek yönlü için 25A'daki maksimum anlık ileri voltaj (4 not) | TF | 3.5/5.0 | Voltaj |
İşleme bağlantısı ve depolama sıcaklık aralığı. | TJ, TSTG | -55 ile +150 arasında | °C |
|
