SOCAY TVS Diodes15000W 28V Eksi Kurşun Geçici Voltaj Baskılayıcıları 15KPA Serisi

5000 adet.
MOQ
negotiable
fiyat
SOCAY TVS Diodes15000W 28V Eksi Kurşun Geçici Voltaj Baskılayıcıları 15KPA Serisi
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi
Özellikleri
Teknik Özellikler
15KPA28A Ters Stand-Off Gerilimi: 28V
15KPA28A BozulmaVoltaj@It min: 31.28V
15KPA28A BozulmaVoltaj@En fazla: 34.24V
15KPA28A Deneme akımı: 5mA
15KPA28A En yüksek sıkıştırma voltajı @IPP: 47.5V
15KPA28A Maksimum Tepe Darbe Akımı: 317.9A
15KPA28A Maksimum Ters Sızıntı @ VRM: 25μA
Temel bilgiler
Menşe yeri: Shenzhen, Guangdong, Çin
Marka adı: Socay
Sertifika: UL,REACH,RoHS,ISO
Model numarası: 15KPA28A
Ödeme & teslimat koşulları
Teslim süresi: 5-8 iş günü
Ürün Açıklaması

SOCAY TVS Diodes15000W 28V Eksi Kurşun Geçici Voltaj Baskılayıcıları 15KPA Serisi



15KPA28A DATA SHEET:15KPA.pdf





15KPA28AAçıklama:

15KPA serisi, hassas elektronik ekipmanları yıldırım ve diğer geçici voltaj olaylarından kaynaklanan voltaj geçişlerinden korumak için tasarlanmıştır.

Bölüm Numarası

Geriye dön.

Durdurma

Voltaj VRWM (V)

Ayrımcılık

VoltajVBR (V) @ IT

Test

Mevcut

Ben...T

(mA)

Maksimum

Sıkıştırma

Voltaj VC (V) @ IPP

Maksimum

Zirve Nabız

Mevcut

Ben...PP(A)

Maksimum

Geriye dön.

SızıntıBen...R A) @VRWM

Birlik İki.   MIN Max
15KPA17A 15KPA17CA 17 18.99 20.79 50 29.3 515.4 5000
15KPA18A 15KPA18CA 18 20.11 22.01 50 30.9 488.7 5000

15KPA20A 15KPA20CA 20 22.34 24.46 20 34.3 440.2 1500
15KPA22A 15KPA22CA 22 24.57 26.91 10 37.1 407.0 500
15KPA24A 15KPA24CA 24 26.81 29.35 5 40.7 371.0 150
15KPA26A 15KPA26CA 26 29.04 31.80 5 44.0 343.2 50
15KPA28A 15KPA28CA 28 31.28 34.24 5 47.5 317.9 25
15KPA30A 15KPA30CA 30 33.51 36.70 5 50.7 297.8 15
15KPA33A 15KPA33CA 33 36.90 40.40 5 54.7 276.1 2



15KPA28AÖzellikleri:

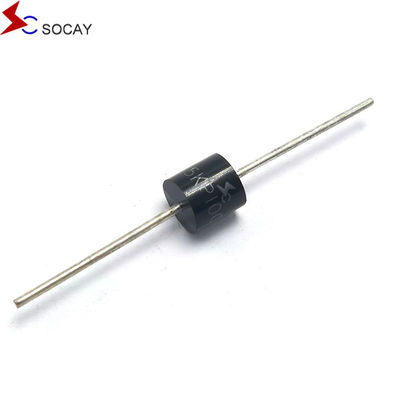

  • P600 paketindeki cam pasifleştirilmiş bağlantı
  • Düşük sızıntı
  • Tek ve iki yönlü birim
  • Sıkıştırma yeteneği mükemmel.
  • 15000W 10 × 1000μs dalga biçimi ile en yüksek güç kapasitesi Tekrarlama
    oran (iş döngüsü):0.01%
  • Hızlı yanıt süresi: genellikle 0 Volt'tan VBR dakikasına 1.0ps'den az
  • Tipik IR 40V üzerinde 2μA'dan daha az
  • Yüksek sıcaklıkta lehimleme: 260°C/40 saniye terminallerde
  • Tipik maksimum sıcaklık katsayısı ΔVBR = 0,1% ×VBR@25°C×ΔT
  • Underwriters Laboratuvarları'nın 94V-0 yanıcılık derecesine sahip plastik ambalajlar.
  • Mat Tin kurşunsuz kaplama
  • Halogen olmayan ve RoHS uyumlu
  • Başarısızlığın yaygın nedenleri, belirtilen değerleri aşan voltaj veya akımdır.
  • Bıyık testi JEDEC JESD201A Tabloları 4a ve 4c uyarınca yapıldı.
  • IEC-61000-4-2 ESD 15kV ((Hava), 8kV (Bağlantı)
  • IEC 61000-4-2 (IEC801-2) uyarınca veri hatlarının ESD koruması
  • IEC 61000-4-4 (IEC801-4) uyarınca veri hatlarının EFT koruması



15KPA28A Uygulamalar:



TVS cihazları, I / O arayüzlerini, VCC otobüslerini ve telekom, bilgisayar, endüstriyel ve tüketici elektronik uygulamalarında kullanılan diğer savunmasız devreleri korumak için idealdir.



Parametreler Simge Değer Birim
10/1000μs dalga biçimi ile zirve atış gücü dağılımı (Şekil.1) (Not 1), (Note 2) PPPM 15000 Watts
10/1000μs dalga biçimi ile zirve atış akımı. (Note1,Fig.3) Ben...PP Sonraki Tabloya bakın Amperler
Sınırsız Sıcaklık Lavabı'nda Güç Çöpü TL=75°C PM(AV) 8.0 Watt
En yüksek ileri dalgalanma akımı, 8.3ms tek yarı sinüs dalgası (3 not) Ben...FSM 500 Amperler
İşleme bağlantısı ve depolama sıcaklık aralığı. TJ, TSTG -55 ile +150 arasında °C



SOCAY TVS Diodes15000W 28V Eksi Kurşun Geçici Voltaj Baskılayıcıları 15KPA Serisi 0

SOCAY TVS Diodes15000W 28V Eksi Kurşun Geçici Voltaj Baskılayıcıları 15KPA Serisi 1

SOCAY TVS Diodes15000W 28V Eksi Kurşun Geçici Voltaj Baskılayıcıları 15KPA Serisi 2

SOCAY TVS Diodes15000W 28V Eksi Kurşun Geçici Voltaj Baskılayıcıları 15KPA Serisi 3

SOCAY TVS Diodes15000W 28V Eksi Kurşun Geçici Voltaj Baskılayıcıları 15KPA Serisi 4
