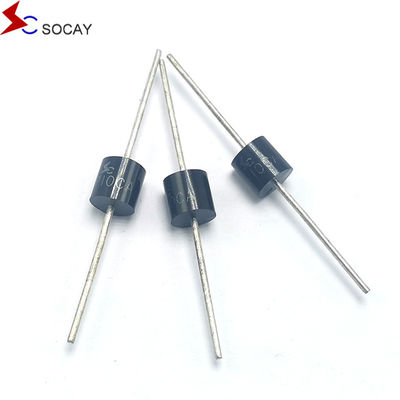

SOCAY TVS Diyot 15KPA Serisi Ekseli Kurşun Geçici Voltaj Baskılayıcıları 15000W

5000 adet.
MOQ
negotiable
fiyat
SOCAY TVS Diyot 15KPA Serisi Ekseli Kurşun Geçici Voltaj Baskılayıcıları 15000W
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi
Özellikleri
Teknik Özellikler
Ters durma gerilimi: 18V
Bölünme Voltaj @ It min: 20.11
Arıza Gerilimi@Maks.: 22.01
Test Akımı: 50MA
Maksimum Sıkma Gerilimi @Ipp: 30.9V
Maksimum Tepe Darbe Akımı: 488.7A
Maksimum Ters Sızıntı@VRM: 5000μA
Temel bilgiler
Menşe yeri: Shenzhen, Guangdong, Çin
Marka adı: Socay
Sertifika: UL,REACH,RoHS,ISO
Model numarası: 15KPA18CA
Ödeme & teslimat koşulları
Teslim süresi: 5-8 iş günü
Ürün Açıklaması

SOCAY TVS Diyot 15KPA Serisi Ekseli Kurşun Geçici Voltaj Baskılayıcıları 15000W



15KPA18CA DATA SHEET:15KPA.pdf





Açıklama:

15KPA serisi, hassas elektronik ekipmanları yıldırım ve diğer geçici voltaj olaylarından kaynaklanan voltaj geçişlerinden korumak için özel olarak tasarlanmıştır.



Bölüm Numarası

Geriye dön.

Durdurma

Voltaj VRWM (V)

Ayrımcılık

VoltajVBR (V) @ IT

Test

Mevcut

Ben...T

(mA)

Maksimum

Sıkıştırma

Voltaj VC (V) @ IPP

Maksimum

Zirve Nabız

Mevcut

Ben...PP(A)

Maksimum

Geriye dön.

SızıntıBen...R A) @VRWM

Birlik İki.   MIN Max
15KPA17A 15KPA17CA 17 18.99 20.79 50 29.3 515.4 5000
15KPA18A 15KPA18CA 18 20.11 22.01 50 30.9 488.7 5000

15KPA20A 15KPA20CA 20 22.34 24.46 20 34.3 440.2 1500
15KPA22A 15KPA22CA 22 24.57 26.91 10 37.1 407.0 500
15KPA24A 15KPA24CA 24 26.81 29.35 5 40.7 371.0 150
15KPA26A 15KPA26CA 26 29.04 31.80 5 44.0 343.2 50
15KPA28A 15KPA28CA 28 31.28 34.24 5 50.7 297.8 15



Özellikleri:

  • P600 Paketindeki cam pasif çip bağlantısı
  • Düşük sızıntı
  • Tek ve iki yönlü birim
  • Mükemmel sıkıştırma yeteneği
  • 15000W 10 × 1000μs dalga biçimi ile en yüksek güç kapasitesi Tekrarlama
    oran (iş döngüsü):0.01%
  • Hızlı yanıt süresi: genellikle 0 Volt'tan VBR dakikasına 1.0ps'den az
  • Tipik IR 40V üzerinde 2μA'dan daha az
  • Yüksek sıcaklıkta lehimleme: 260°C/40 saniye terminallerde
  • Tipik maksimum sıcaklık katsayısı ΔVBR = 0,1% ×VBR@25°C×ΔT
  • Plastik paketin laboratuvar yanıcılığı 94V-0
  • Mat teneke kurşunsuz Kaplama
  • Halogensiz ve RoHS uyumlu
  • Tipik bir arıza modu, aşırı belirtilen voltaj veya akımdan kısa
  • Bıyık testi, JEDEC JESD201A tablosuna göre 4a ve 4c'ye göre yapılır.
  • IEC-61000-4-2 ESD 15kV ((Hava), 8kV (Bağlantı)
  • IEC 61000-4-2 (IEC801-2) uyarınca veri hatlarının ESD koruması
  • IEC 61000-4-4 (IEC801-4) uyarınca veri hatlarının EFT koruması



Uygulamalar:



TVS cihazları, Telekom, Bilgisayar, Endüstriyel ve Tüketici elektronik uygulamalarında kullanılan I / O arayüzlerinin, VCC otobüsünün ve diğer savunmasız devrelerin korunması için idealdir.



Parametreler Simge Değer Birim
10/1000μs dalga biçimi ile zirve atış gücü dağılımı (Şekil.1) (Not 1), (Note 2) PPPM 15000 Watts
10/1000μs dalga biçimi ile zirve atış akımı. (Note1,Fig.3) Ben...PP Sonraki Tabloya bakın Amperler
Sınırsız Sıcaklık Lavabı'nda Güç Çöpü TL=75°C PM(AV) 8.0 Watt
En yüksek ileri dalgalanma akımı, 8.3ms tek yarı sinüs dalgası (3 not) Ben...FSM 500 Amperler
İşleme bağlantısı ve depolama sıcaklık aralığı. TJ, TSTG -55 ile +150 arasında °C



SOCAY TVS Diyot 15KPA Serisi Ekseli Kurşun Geçici Voltaj Baskılayıcıları 15000W 0

SOCAY TVS Diyot 15KPA Serisi Ekseli Kurşun Geçici Voltaj Baskılayıcıları 15000W 1

SOCAY TVS Diyot 15KPA Serisi Ekseli Kurşun Geçici Voltaj Baskılayıcıları 15000W 2

SOCAY TVS Diyot 15KPA Serisi Ekseli Kurşun Geçici Voltaj Baskılayıcıları 15000W 3

SOCAY TVS Diyot 15KPA Serisi Ekseli Kurşun Geçici Voltaj Baskılayıcıları 15000W 4
