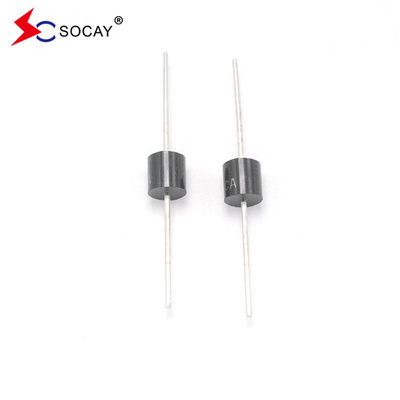

Socay Fabrikası Tedarikçisi 8000W TVS Diyot 8KP51A Ekseli Kurşun Geçici Voltaj Baskıcısı
Veritabanı:8KP Serisi_v2309.1.pdf
8KP51A Kısa Tanıtım:
8KP serisi, hassas elektronik bileşenlerin yıldırım çarpması ve diğer geçici voltaj olayları nedeniyle geçici voltajlardan korunması için tasarlanmıştır.
Bölüm Numarası |
Geriye dön. Durdurma Voltaj VRWM (V) |
Ayrımcılık VoltajVBR (V) @ IT |
Test Mevcut Ben...T (mA) |
Maksimum Sıkıştırma Voltaj VC (V) @ IPP |
Maksimum Zirve Nabız Mevcut Ben...PP(A) |
Maksimum Geriye dön. SızıntıBen...R (μA) @VRWM |
||
Birlik | İki. | MIN | Max | |||||
8KP18A | 8KP18CA | 18 | 20.0 | 22.1 | 5 | 29.2 | 273.9 | 5 |
8KP20A | 8KP20CA | 20 | 22.2 | 24.5 | 5 | 32.4 | 246.9 | 5 |
8KP22A | 8KP22CA | 22 | 24.4 | 26.9 | 5 | 35.5 | 225 | 5 |
8KP24A | 8KP24CA | 24 | 26.7 | 29.5 | 5 | 38.9 | 206 | 5 |
8KP30A | 8KP30CA | 30 | 33.3 | 36.8 | 5 | 48.4 | 165 | 5 |
8KP33A | 8KP33CA | 33 | 36.7 | 40.6 | 5 | 53.3 | 150 | 5 |
8KP36A | 8KP36CA | 36 | 40.0 | 44.2 | 5 | 58.1 | 148 | 5 |
8KP40A | 8KP40CA | 40 | 44.4 | 49.1 | 5 | 64.5 | 124 | 5 |
8KP43A | 8KP43CA | 43 | 47.8 | 52.8 | 5 | 69.4 | 115 | 5 |
8KP45A | 8KP45CA | 45 | 50.0 | 55.3 | 5 | 72.7 | 110 | 5 |
8KP48A | 8KP48CA | 48 | 53.3 | 58.9 | 5 | 77.4 | 103.4 | 5 |
8KP51A | 8KP51CA | 51 | 56.7 | 62.7 | 5 | 82.4 | 97.1 | 5 |
8KP58A | 8KP58CA | 58 | 64.4 | 71.2 | 5 | 93.6 | 86.5 | 5 |
8KP60A | 8KP60CA | 60 | 66.7 | 73.7 | 5 | 96.8 | 83.7 | 5 |
8KP64A | 8KP64CA | 64 | 71.1 |
78.6 |
5 | 103.0 | 78.6 | 5 |
8KP70A | 8KP70CA | 70 | 77.8 | 86.0 | 5 | 113.0 | 71.7 | 5 |
8KP75A | 8KP75CA | 75 | 83.3 | 92.1 | 5 | 121.0 | 66.9 | 5 |
8KP78A | 8KP78CA | 78 | 86.7 | 95.8 | 5 | 126.0 | 64.3 | 5 |
8KP51A Özellikleri:
U Düşük sızıntı u Tek ve iki yönlü birim U P600 paketinde cam pasif bağlantı u Mükemmel sıkıştırma yeteneği u 8000 W 10 × 1000 μs dalga biçimi ile en yüksek güç Tekrarlama hızı (iş döngüsü) 0.01% İş döngüsü oranı U taleplere hızlı yanıt süresi U RoHS uyumlu
|
8KP51AUygulamalar:
TVS cihazları, telekom, PC, endüstriyel ve tüketici elektroniği uygulamalarında kullanılan I / O arayüzlerini, VCC otobüslerini ve diğer hassas elektronik devreleri korumak için idealdir.
Parametreler | Simge | Değer | Birim |
10/1000μs dalga biçimi ile zirve atış gücü dağılımı (Şekil.1) (Not 1), (Note 2) | PPPM | 8000 | Watts |
10/1000μs dalga biçimi ile zirve atış akımı. (Note1,Fig.3) | Ben...PP | Sonraki Tabloya bakın | Amperler |
Sınırsız Sıcaklık Lavabı'nda Güç Çöpü TL=75°C | PM(AV) | 8.0 | Watt |
En yüksek ileri dalgalanma akımı, 8.3ms tek yarı sinüs dalgası (3 not) | Ben...FSM | 500 | Amperler |
İşleme bağlantısı ve depolama sıcaklık aralığı. | TJ, TSTG | -55 ile +150 arasında | °C |
|
