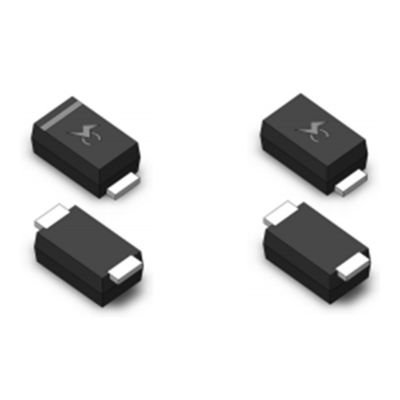

Socay TVS Diyotları Yüzey Montajı Geçici Voltaj Baskılayıcıları 200W SMF11A
SMF11A Veritabanı:SMF Serisi_v2211.1.pdf
SMF11A Geçici Voltaj Baskıcısı Açıklaması:
SMF11A Geçici Voltaj Baskıcısı, hassas elektronik ekipmanları yıldırım ve diğer geçici voltaj olaylarından kaynaklanan voltaj geçişlerinden korumak için özel olarak tasarlanmıştır.
Bölüm Numarası | İşaretleme |
Geriye dön. Durdurma Voltaj VRWM (V) |
Ayrımcılık Voltaj VBR (V) @IT |
Test Mevcut IT (mA) |
Maksimum Sıkıştırma Voltaj VC @IPP (V) |
Maksimum Zirve Nabız Mevcut IPP (A) |
Maksimum Geriye dön. Sızıntı IR @VRWM (μA) |
|||
Birlik | İki. | Birlik | İki. | MIN | Max | |||||
SMF5.0A | SMF5.0CA | FE | KE | 5.0 | 6.40 | 7.00 | 10 | 9.2 | 21.74 | 400 |
SMF6.0A | SMF6.0CA | FG | KG | 6.0 | 6.67 | 7.37 | 10 | 10.3 | 19.42 |
400 |
SMF6.5A | SMF6.5CA | FK | KK | 6.5 | 7.22 | 7.98 | 10 | 11.2 | 17.86 | 200 |
SMF7.0A | SMF7.0CA | FM | KM | 7.0 | 7.78 | 8.60 | 10 | 12.0 | 16.67 | 100 |
SMF7.5A | SMF7.5CA | FP | KP | 7.5 | 8.33 | 9.21 | 1 | 12.9 | 15.50 | 50 |
SMF8.0A | SMF8.0CA | FR | KR | 8.0 | 8.89 | 9.83 | 1 | 13.6 | 14.71 | 25 |
SMF8.5A | SMF8.5CA | FT | KT | 8.5 | 9.44 | 10.40 | 1 | 14.4 | 13.89 | 10 |
SMF9.0A | SMF9.0CA | FV | KV | 9.0 | 10.00 | 11.10 | 1 | 15.4 | 12.99 | 5 |
SMF10A | SMF10CA | Döviz | KX | 10.0 | 11.10 | 12.30 | 1 | 17.0 | 11.76 | 2.5 |
SMF11A | SMF11CA | FZ | KZ | 11.0 | 12.20 | 13.50 | 1 | 18.2 | 10.99 | 2.5 |
SMF12A | SMF12CA | O | LE | 12.0 | 13.30 | 14.70 | 1 | 19.9 | 10.05 | 2.5 |
SMF13A | SMF13CA | HG | LG | 13.0 | 14.40 | 15.90 | 1 | 21.5 | 9.30 | 1 |
SMF11A Geçici Voltaj Baskıcısı Özellikleri:
Endüstriyel standart paket SOD-123 ile uyumludur
Yüzey montajlı uygulamalar için tahta alanını optimize etmek için
Düşük sızıntı
Tek ve iki yönlü birim
Camdan pasifleştirilmiş bağlantı
Düşük indüktensi
Mükemmel sıkıştırma yeteneği
SMF11A Geçici Voltaj Baskıcısı Uygulamalar:
TVS cihazları, telekom, bilgisayar, endüstriyel ve tüketici elektroniği uygulamalarında kullanılan I / O arayüzlerini, VCC otobüsünü ve diğer hassas devreleri korumak için idealdir.
