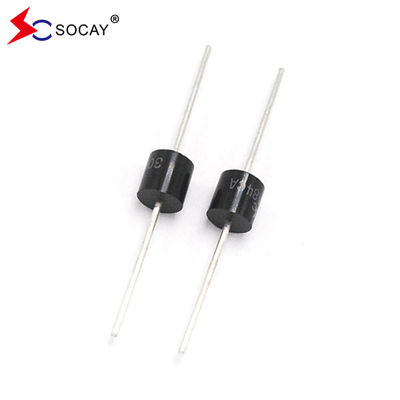

Socay 8KP100CA İki Yönlü TVS Ekseli Kurşun Geçici Voltaj Baskılayıcıları
Veritabanı:8KP Serisi_v2309.1.pdf
8KP100CA TVS DiyoduProfil:
8KP serisi, hassas elektronik ekipmanları yıldırım ve diğer geçici voltaj olaylarından kaynaklanan voltaj geçişlerinden korumak için tasarlanmıştır.
8KP100CA TVS Diyot Uygulama:
TVS cihazları I / O arayüzlerini, Vcc otobüslerini ve Telekom, Bilgisayar, Endüstriyel ve Tüketici elektronik uygulamalarında kullanılan diğer savunmasız devreleri korumak için uygundur.
8KP100CA TVS Diyot Özelliği:
Parametreler | Simge | Değer | Birim |
10/1000μs dalga biçimi ile zirve atış gücü dağılımı (Şekil.1) (Not 1), (Note 2) | PPPM | 8000 | Watts |
10/1000μs dalga biçimi ile zirve atış akımı. (Note1,Fig.3) | Ben...PP | Sonraki Tabloya bakın | Amperler |
Sınırsız Sıcaklık Lavabı'nda Güç Çöpü TL=75°C | PM(AV) | 8.0 | Watt |
En yüksek ileri dalgalanma akımı, 8.3ms tek yarı sinüs dalgası (3 not) | Ben...FSM | 500 | Amperler |
İşleme bağlantısı ve depolama sıcaklık aralığı. | TJ, TSTG | -55 ile +150 arasında | °C |
Elektriksel Özellik
Bölüm Numarası | Geriye dön. | Ayrımcılık | Test | Maksimum | Maksimum | Maksimum | ||
Birlik | İki. | MIN | Max | |||||
8KP51A | 8KP51CA | 51 | 56.7 | 62.7 | 5 | 82.4 | 97.1 | 5 |
8KP58A | 8KP58CA | 58 | 64.4 | 71.2 | 5 | 93.6 | 86.5 | 5 |
8KP60A | 8KP60CA | 60 | 66.7 | 73.7 | 5 | 96.8 | 83.7 | 5 |
8KP64A | 8KP64CA | 64 | 71.1 | 78.6 | 5 | 103.0 | 78.6 | 5 |
8KP70A | 8KP70CA | 70 | 77.8 | 86.0 | 5 | 113.0 | 71.7 | 5 |
8KP75A | 8KP75CA | 75 | 83.3 | 92.1 | 5 | 121.0 | 66.9 | 5 |
8KP78A | 8KP78CA | 78 | 86.7 | 95.8 | 5 | 126.0 | 64.3 | 5 |
8KP85A | 8KP85CA | 85 | 94.4 | 104.0 | 5 | 137.0 | 59.1 | 5 |
8KP90A | 8KP90CA | 90 | 100.0 | 111.0 | 5 | 146.0 | 55.5 | 5 |
8KP100A | 8KP100CA | 100 | 111.0 | 123.0 | 5 | 162.0 | 50.0 | 5 |
Bildirim:
