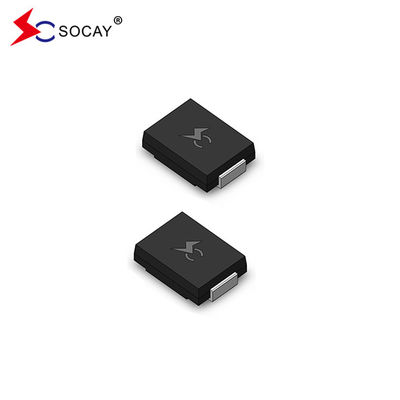

SMCJ78CA TVS Diyotları SCOAY SMCJ ESD Yüzey Montajı Geçici Voltaj Baskılayıcıları

3000 ADET
MOQ
negotiable
fiyat
SMCJ78CA TVS Diyotları SCOAY SMCJ ESD Yüzey Montajı Geçici Voltaj Baskılayıcıları
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi
Özellikleri
Teknik Özellikler
Adı: Geçici Voltaj Baskılayıcılar Diyotlar
Seriler: SMJC
Model numarası: SMCJ78CA
Paket Türü: DO-214AB/SMC
Vrwm: 78V
Vbr@It (Min.): 86.7V
Vbr@It (Maks.): 95.8V
BT: 1mA
Vc@Ipp: 126V
Depolama Sıcaklık Aralığı: -55 ila +150 OC
Temel bilgiler
Menşe yeri: Shenzhen, Guangdong, Çin
Marka adı: SOCAY
Sertifika: UL,REACH,RoHS,ISO
Model numarası: SMCJ78CA
Ödeme & teslimat koşulları
Ambalaj bilgileri: Bant Makarası
Teslim süresi: 5-8 iş günü
Yetenek temini: 10000000 adet
Ürün Açıklaması

SMCJ78CA TVS Diyotları SCOAY SMCJ ESD Yüzey Montajı Geçici Voltaj Baskılayıcıları



SMCJ78CA TVS Diyotları DATA SHEET:SMCJ_v2107.1.pdf



SMCJ78CA TVS Diyot Açıklama ve Uygulama:

SMCJ serisi, hassas elektronik ekipmanları yıldırım ve diğer geçici voltaj olaylarından kaynaklanan voltaj geçişlerinden korumak için özel olarak tasarlanmıştır.

TVS cihazları, Telekom, Bilgisayar, Endüstriyel ve Tüketici elektronik uygulamalarında kullanılan I / O arayüzlerinin, VCC otobüsünün ve diğer savunmasız devrelerin korunması için idealdir.



SMCJ78CA TVS diyot özelliği:

  • Yüzeyde monte edilmiş uygulamalar için, tahta alanını optimize edin.
  • Düşük sızıntı
  • Tek ve iki yönlü birim
  • Mat teneke kurşunsuz Kaplama
  • Halogensiz ve RoHS uyumlu
  • Camdan pasifleştirilmiş bağlantı
  • Düşük indüktensi
  • Mükemmel sıkıştırma yeteneği



SMCJ78CA TVS Diyot Profili:

  • Aygıt, 10 × 1000μs dalga biçimi tekrar oranı (iş döngüsü) % 0.01'te 1500W'lik bir en yüksek güç kapasitesine sahiptir.

  • Hızlı bir yanıt süresi, tipik olarak 0 Volt'tan VBR min'e kadar 1.0ps'ten daha az ve tipik bir IR 12V'den 5μA'dan daha azdır.

  • Cihaz, uçlarda 260 °C/40 saniyeye kadar yüksek sıcaklıkta lehimlenmeye dayanabilir.

  • Tipik maksimum sıcaklık katsayısı ΔVBR = 0.1% × VBR@25°C× ΔT.

  • Plastik paket, Underwriters Laboratuvarı'nın 94V-0 yanıcılık derecesine sahip.

  • Tipik arıza modu, voltaj veya akım aşırı belirlendiğinde ortaya çıkar.
  • Bıyık testleri için JEDEC JESD201A standardını, özellikle tabloyu takip edin.
  • IEC-61000-4-2 ESD 15kV ((Hava), 8kV (Bağlantı)
  • IEC 61000-4-2 (IEC801-2) uyarınca veri hatlarının ESD koruması
  • IEC 61000-4-4 (IEC801-4) uyarınca veri hatlarının EFT koruması
SMCJ78CA TVS Bölüm Numarası SMCJ78CA TVS İşareti

SMCJ78CA TVS Ters

Durdurma

Voltaj VRWM (V)

SMCJ78CA TVS Ayrımcılığı

Voltaj VBR (V)

@IT

SMCJ78CA TVS testi

Mevcut

IT (mA)

SMCJ78CA TVS Maksimum

Sıkıştırma

Voltaj VC @IPP (V)

SMCJ78CA TVS Maksimum

Zirve

Nabız

Mevcut IPP (A)

SMCJ78CA TVS Maksimum

Geriye dön.

Sızıntı IR

@VRWM (μA)

Birlik İki. Birlik İki.   MIN Max
SMCJ78A SMCJ78CA GHP BHP 78.0 86.70 95.80 1 126.0 11.90 5



SMCJ78CA TVS Diyotları SCOAY SMCJ ESD Yüzey Montajı Geçici Voltaj Baskılayıcıları 0

SMCJ78CA TVS Diyotları SCOAY SMCJ ESD Yüzey Montajı Geçici Voltaj Baskılayıcıları 1

SMCJ78CA TVS Diyotları SCOAY SMCJ ESD Yüzey Montajı Geçici Voltaj Baskılayıcıları 2SMCJ78CA TVS Diyotları SCOAY SMCJ ESD Yüzey Montajı Geçici Voltaj Baskılayıcıları 3

SMCJ78CA TVS Diyotları SCOAY SMCJ ESD Yüzey Montajı Geçici Voltaj Baskılayıcıları 4

SMCJ78CA TVS Diyotları SCOAY SMCJ ESD Yüzey Montajı Geçici Voltaj Baskılayıcıları 5

SMCJ78CA TVS Diyotları SCOAY SMCJ ESD Yüzey Montajı Geçici Voltaj Baskılayıcıları 6

SMCJ78CA TVS Diyotları SCOAY SMCJ ESD Yüzey Montajı Geçici Voltaj Baskılayıcıları 7



SMCJ78CA TVS Diyotları SCOAY SMCJ ESD Yüzey Montajı Geçici Voltaj Baskılayıcıları 8

SMCJ78CA TVS Diyotları SCOAY SMCJ ESD Yüzey Montajı Geçici Voltaj Baskılayıcıları 9

SMCJ78CA TVS Diyotları SCOAY SMCJ ESD Yüzey Montajı Geçici Voltaj Baskılayıcıları 10

SMCJ78CA TVS Diyotları SCOAY SMCJ ESD Yüzey Montajı Geçici Voltaj Baskılayıcıları 11

SMCJ78CA TVS Diyotları SCOAY SMCJ ESD Yüzey Montajı Geçici Voltaj Baskılayıcıları 12

SMCJ78CA TVS Diyotları SCOAY SMCJ ESD Yüzey Montajı Geçici Voltaj Baskılayıcıları 13

SMCJ78CA TVS Diyotları SCOAY SMCJ ESD Yüzey Montajı Geçici Voltaj Baskılayıcıları 14
