Name: SCB-141N Cam Serbestleme Tüpü Aksyal Kurşun 1.0pF 1000A Güç kaynağı için uygundur
Brand: SOCAY
SKU: SCB-141N
Rating: 4.5 (181 reviews)

Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi

Özellikleri

Teknik Özellikler

Ürün Adı: Parlaklık koruyucuları (SPG)

Paket Türü: Eksenel Kurşun

Vs: 140(119~221)V

IR/DC: 100M/50V

C: 1.0pF

8/20μS: 1000A

Dalgalanma Ömrü Testi: 10KV / 150A, >200T

Vurgulamak:

Cam boşaltma tüpünün eksenel kurşunu

Cam boşaltma tüpü 1.0pF

Temel bilgiler

Menşe yeri: Shenzhen, Guangdong, Çin

Marka adı: SOCAY

Sertifika: REACH,RoHS,ISO

Model numarası: SCB-141N

belge: Ürün Broşürü PDF

Ödeme & teslimat koşulları

Ambalaj bilgileri: AMMO ambalaj toplu

Teslim süresi: 5-8 iş günü

Fotoğraf Galerisi

SCB-141N Cam Serbestleme Tüpü Aksyal Kurşun 1.0pF 1000A Güç kaynağı için uygundur

Ürün Açıklaması

Aksyal kurşun cam boşaltma tüpü SCB-141N Vs 140 ((119~221) V 1.0pF @ 8 / 20μS 1000A Güç kaynakları için uygundur

Veritabanı:SCB_v2204.1.pdf

BölümSayı	DC İşık geçişi Voltaj Vs(V)	En az İzolasyon Direniş IR (OHM) /DC	Maksimum Kapasite 1KHZ-6Vmax C (pF)	YükselmeCrenti Kapasite 8/20 μS	Gelgiler Hayat Test
SCB-141N	140 ((126~210)	100M / 50V	1.0	1000A	10KV / 150A, >200T
SCB-181N	180 ((126 ~ 234)	100M / 50V	1.0	1000A	10KV / 150A, >200T
SCB-201M	200 ((160 ~ 240)	100M /100V	1.0	1000A	10KV / 150A, >200T
SCB-301M	300 ((240~360)	100M /100V	1.0	1000A	10KV / 150A, >200T
SCB-401M	400 ((320~480)	100M / 250V	1.0	1000A	10KV / 150A, >200T
SCB-501M	500 ((400~600)	100M / 250V	1.0	1000A	10KV / 150A, >200T
SCB-601M	600 ((480~720)	100M / 250V	1.0	1000A	10KV / 150A, >200T
SCB-701M	700 ((560~840)	100M / 250V	1.0	1000A	10KV / 150A, >200T
SCB-102M	1000 ((800~1200)	100M / 500V	1.0	1000A	10KV / 150A, >200T
SCB-122M	1200 ((960~1440)	100M / 500V	1.0	1000A	10KV / 150A, >200T
SCB-152M	1500 ((1200~1800)	100M / 500V	1.0	1000A	10KV / 150A, >200T

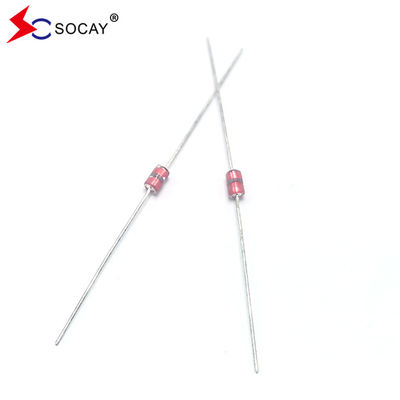

SCB-141N Cam Serbestleme Tüpü Aksyal Kurşun 1.0pF 1000A Güç kaynağı için uygundur 0

Özellikleri:

u Sıkıştırma voltajından önce sıfır sıfır sızıntı akımı

U Açık/Kapatık durumunda daha az bozulma.

U Tekrarlanan şimşek saldırılarına karşı yüksek kapasite.

u Düşük elektrot kapasitesi (≤1.0pF) ve yüksek izolasyon (≥100MΩ).

RoHS uyumlu.

İki taraflı simetrik.

U Sıcaklık, nem ve hafiflik duyarsız.

U Çalışma sıcaklığı: -45 °C ~ + 125 °C

U Depolama sıcaklığı: -45°C ~ + 125°C

u J-STD-020'ye göre MSL seviyesini 1 karşılar

Uygulamalar:

U Güç kaynağı

Motor kıvılcımlarını ortadan kaldırmak

U Relay anahtarlama kıvılcım emici

U Veri hattı nabız koruması

UL497A ve UL497B uyumlu olan elektronik cihazlar

U Telefon/Faks/Modem

u Yüksek frekanslı sinyal göndericileri/alıcıları

U Uydu anten

U Radyo güçlendirici

U Alarm sistemleri

U Monitörler/TV'lerde katot ışın tüpleri

BölümSayı	Renk kodu1	Renk kodu2	Renk kodu3
SCB-141N	Siyah	Sarı	-
SCB-181N	Gri.	-	-
SCB-201M	Kırmızı	-	-
SCB-301M	Turuncu	-	-
SCB-401M	Sarı	-	-
SCB-501M	Yeşil	-	-
SCB-601M	Mavi	-	-
SCB-701M	Mor	-	-
SCB-102M	Siyah	-	-
SCB-122M	Siyah	Kırmızı	Kırmızı
SCB-152M	Siyah	Yeşil	Kırmızı

Parçalar	Test Yöntemi	Standart
DC Çakma Voltajı	Başlangıç boşaltma voltajını (Vs) uygulanan DC voltajını kademeli olarak artırarak ölçün. Test akımı en fazla 0.5mA'dır. DC voltajı 100V/s ((Vs<1000V) veya 500V/s ((Vs≥1000V) aralığında yükselir.	Değişim oranı,% 30 ± içinde yalıtım direnci ve kapasitansı, Belirtilen özelliklere uygun.
İzolasyon Direnci	Normal voltajda terminal boyunca yalıtım direncini ölçün. Ancak test voltajı DC kıvılcım üstü voltajı geçmez.
Kapasite	Elektrostatik kapasitans, terminaller arasında 6V'den (1KHz'de) daha az bir voltaj uygulayarak ölçülür.
Statik Yaşam	10KV ile 1500pf kondansör 2KΩ direnç ile 200 kez 10 saniye aralıklarla boşaltılır.	△Vs/Vs≤30% Diğer öğelerin özellikleri belirtilen değere uymalıdır.
Devam akımı Kapasite	1.2/50μs & 8/20μs, 1000A, bir dirençle elektrikle bağlıdır (1 ~ 2 Ω), ± 5 kez, her zaman aralığı 60 saniye. Daha sonra, dış görünüm görsel olarak incelenmelidir.	Çatlak ve hata yok.
Soğuk Direnci	-40°C/1000 HRS ve normal sıcaklık/2 HRS'den sonra ölçüm.	Özellikler nominal özelliklere uygun.
Isı Direnci	125°C /1000 HRS ve normal sıcaklık/2 HRS'den sonra ölçüm.
Nem Direnci	Nem 90 ~ 95 °C ((45 °C)) /1000 HRS ve normal sıcaklık/2 HRS'den sonra ölçüm.
Sıcaklık Döngüsü	-40°C /30min →normal, temp/2 min →125°C/30min, normal temp/2 HRS'den sonra ölçüm.
Lehim yeteneği	Akım uygulanır ve vücuttan 1.5 mm'lik noktaya kadar 3 saniye boyunca 230 ± 5 °C'de erimiş lehimle batırılır.	Kurşun tel eşit derecede lehimle kaplıdır.
Kaynatma Sıcağı	Kurşun telinin vücuttan 1,5 mm'lik bir noktaya kadar 10 saniye boyunca 260 ± 5 °C'de lehimlenmesinden sonra ölçüm	İsimlendirilmiş özelliklere uygun
Çekme Gücü	10 saniye boyunca 0,5 kg yük uygulayın.	Kurşun kırılmak için çekilmemelidir.
Yumruk Gücü	Kurşun telini 0,25 yük altında vücuttan 2 mm'lik bir noktada bükün ve orijinal noktasına geri dönün. 1 kez tekrarlayın.	Kurşun kırılmak için çekilmemelidir.

DC Çakma Voltajı	Başlangıç boşaltma voltajını (Vs) uygulanan DC voltajını kademeli olarak artırarak ölçün. Test akımı en fazla 0.5mA'dır. DC voltajı 100V/s ((Vs<1000V) veya 500V/s ((Vs≥1000V) aralığında yükselir.	Değişim oranı,% 30 ± içinde yalıtım direnci ve kapasitansı, Belirtilen özelliklere uygun.
İzolasyon Direnci	Normal voltajda terminal boyunca yalıtım direncini ölçün. Ancak test voltajı DC kıvılcım üstü voltajı geçmez.
Kapasite	Elektrostatik kapasitans, terminaller arasında 6V'den (1KHz'de) daha az bir voltaj uygulayarak ölçülür.
Statik Yaşam	10KV ile 1500pf kondansör 2KΩ direnç ile 200 kez 10 saniye aralıklarla boşaltılır.	△Vs/Vs≤30% Diğer öğelerin özellikleri belirtilen değere uymalıdır.
Devam akımı Kapasite	1.2/50μs & 8/20μs, 1000A, bir dirençle elektrikle bağlıdır (1 ~ 2 Ω), ± 5 kez, her zaman aralığı 60 saniye. Daha sonra, dış görünüm görsel olarak incelenmelidir.	Çatlak ve hata yok.
Soğuk Direnci	-40°C/1000 HRS ve normal sıcaklık/2 HRS'den sonra ölçüm.	Özellikler nominal özelliklere uygun.
Isı Direnci	125°C /1000 HRS ve normal sıcaklık/2 HRS'den sonra ölçüm.
Nem Direnci	Nem 90 ~ 95 °C ((45 °C)) /1000 HRS ve normal sıcaklık/2 HRS'den sonra ölçüm.
Sıcaklık Döngüsü	-40°C /30min →normal, temp/2 min →125°C/30min, normal temp/2 HRS'den sonra ölçüm.
Lehim yeteneği	Akım uygulanır ve vücuttan 1.5 mm'lik noktaya kadar 3 saniye boyunca 230 ± 5 °C'de erimiş lehimle batırılır.	Kurşun tel eşit derecede lehimle kaplıdır.
Kaynatma Sıcağı	Kurşun telinin vücuttan 1,5 mm'lik bir noktaya kadar 10 saniye boyunca 260 ± 5 °C'de lehimlenmesinden sonra ölçüm	İsimlendirilmiş özelliklere uygun
Çekme Gücü	10 saniye boyunca 0,5 kg yük uygulayın.	Kurşun kırılmak için çekilmemelidir.
Yumruk Gücü	Kurşun telini 0,25 yük altında vücuttan 2 mm'lik bir noktada bükün ve orijinal noktasına geri dönün. 1 kez tekrarlayın.	Kurşun kırılmak için çekilmemelidir.

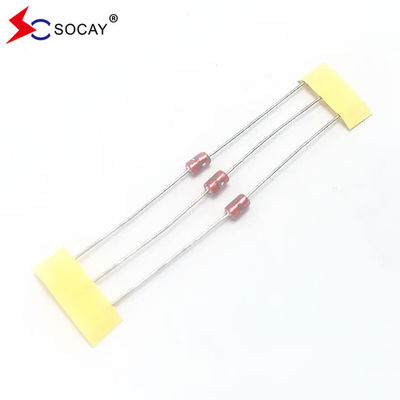

SCB-141N Cam Serbestleme Tüpü Aksyal Kurşun 1.0pF 1000A Güç kaynağı için uygundur 1

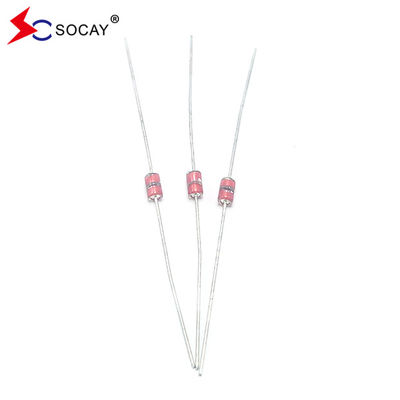

SCB-141N Cam Serbestleme Tüpü Aksyal Kurşun 1.0pF 1000A Güç kaynağı için uygundur 2
