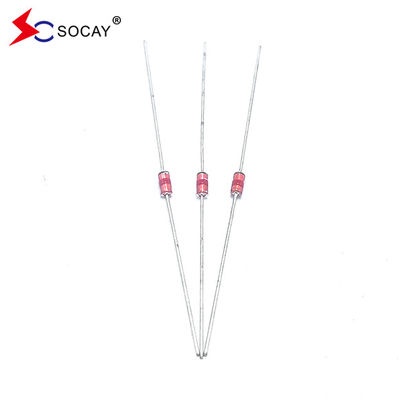

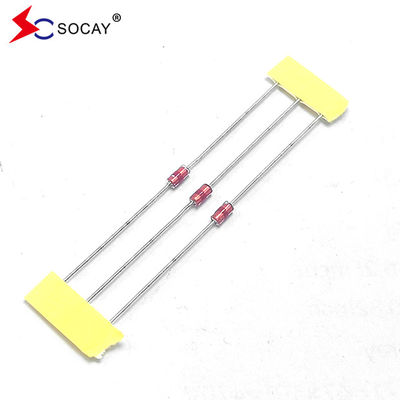

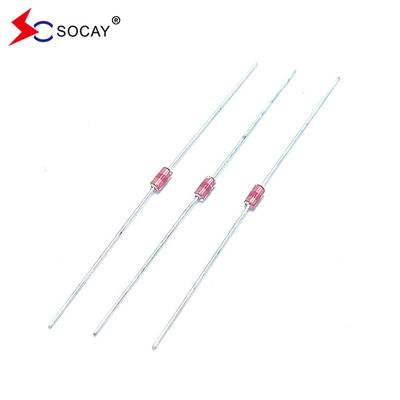

Aksyal Kurşun İstihbarat Koruyucuları (SPG) SCA-141N Vs 140 ((98~182)V 1.0pF @ 8 / 20μS 500A
Veritabanı:SCA_v2204.1.pdf
Açıklama
SPG gibi Gaz boşaltma tüpü, cam ambalaj kullanımı, ana özellikleri şunlardır: küçük hacim, küçük elektrot kapasitesi, yüksek yalıtım direnci, arıza voltaj seçeneği,Yavaş tepki hızı (yüksek geri kalan voltaj).
| BölümSayı |
DC İşık geçişi
Voltaj
Vs(V)
|
En az
İzolasyon
Direniş
IR (OHM) /DC
|
Maksimum
Kapasite
1KHZ-6Vmax
C (pF)
|
YükselmeCrenti
Kapasite
8/20 μS
|
Gelgiler Hayat Test |
| SCA-141N |
140 ((98~182) |
100M / 50V |
1.0 |
500A |
10KV / 100A, >200T |
| SCA-201M |
200 ((160 ~ 240) |
100M /100V |
1.0 |
500A |
10KV / 100A, >200T |
| SCA-301M |
300 ((240~360) |
100M /100V |
1.0 |
500A |
10KV / 100A, >200T |
| SCA-401M |
400 ((320~480) |
100M / 250V |
1.0 |
500A |
10KV / 100A, >200T |
| SCA-501M |
500 ((400~600) |
100M / 250V |
1.0 |
500A |
10KV / 100A, >200T |
| SCA-601M |
600 ((480~720) |
100M / 250V |
1.0 |
500A |
10KV / 100A, >200T |
| SCA-102M |
1000 ((800~1200) |
100M / 500V |
1.0 |
500A |
10KV / 100A, >200T |
Özellikleri:
|
u Sıkıştırma voltajından önce sıfır sıfır sızıntı akımı
U Açık/Kapatık durumunda daha az bozulma.
U Tekrarlanan şimşek saldırılarına karşı yüksek kapasite.
u Düşük elektrot kapasitesi (≤1.0pF) ve yüksek izolasyon (≥100MΩ).
RoHS uyumlu.
İki taraflı simetrik.
U Sıcaklık, nem ve hafiflik duyarsız.
U Çalışma sıcaklığı: -45 °C ~ +85 °C
U Depolama sıcaklığı: -45°C ~ +85°C
u J-STD-020'ye göre MSL seviyesini 1 karşılar
|
Çalışma prensibi
Paralel olarak devre üzerinde, cihaz çalışmadığında, direnç değeri yüksektir (GΩ), düşük eşdeğer kapasitans açık devre olarak kabul edilebilir, devreye neredeyse hiçbir etki yoktur.Normal olmayan bir nabız olduğunda, iç direnç çalışma voltajı değerine ulaştıktan sonra anında düşer ve akım anında serbest bırakılır.Yüksek direnç durumuna geri döner., ve devre normal çalışıyor.
Uygulamalar:
Her türlü enerji ürünü,
izolatörler, invertörler, tıbbi ekipmanlar,
485 dönüştürücü, iletişim ürünleri,
Güvenlik ürünleri.
| BölümSayı |
Renk kodu1 |
Renk kodu2 |
Renk kodu3 |
| SCA-141N |
Sarı |
Siyah |
- |
| SCA-201M |
Kırmızı |
- |
- |
| SCA-301M |
Turuncu |
- |
- |
| SCA-401M |
Sarı |
- |
- |
| SCA-501M |
Yeşil |
- |
- |
| SCA-601M |
Mavi |
- |
- |
| SCA-102M |
Siyah |
- |
- |
Elle Leğenleme
Lehimleme demirinin sıcaklığı: 350±5°C
Isıtma süresi: en fazla 3 saniye.
