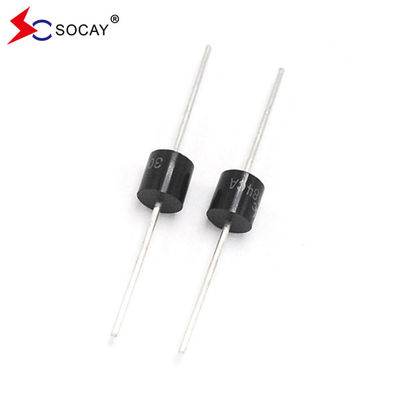

30KPA84CA TVS Diyotlar 30000W Geçici Voltaj Baskılayıcıları Aşırı Baskı Tutsakı Koruyucusu

250 adet
MOQ
negotiable
fiyat
30KPA84CA TVS Diyotlar 30000W Geçici Voltaj Baskılayıcıları Aşırı Baskı Tutsakı Koruyucusu
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi
Özellikleri
Teknik Özellikler
Ürün Adı: TVS Diyotları
Paket Türü: R6/P600
Vrwm: 84V
Vbr@It (Min.): 93.8V
BT: 50MA
Vc@Ipp: 55.2V
Ipp: 139.2A
Ir@Vrwm: 5000μA
Depolama Sıcaklık Aralığı: -55 ila +150 OC
Vurgulamak:

TVS Diyotları 30000W

,

30KPA84CA TVS Diyotları

,

TVS geçici gerilim bastırıcıları

Temel bilgiler
Menşe yeri: Shenzhen, Guangdong, Çin
Marka adı: SOCAY
Sertifika: UL,REACH,RoHS,ISO
Model numarası: 30KPA84CA
Ödeme & teslimat koşulları
Teslim süresi: 5-8 iş günü
Ürün Açıklaması

30KPA84CA Geçici Voltaj Baskılayıcıları 30000W TVS Diyot Aşırı Baskı Koruyucusu



Veritabanı:30KPA.pdf





Açıklama:

30KPA serisi, hassas elektronik ekipmanları yıldırım ve diğer geçici voltaj olaylarından kaynaklanan voltaj geçişlerinden korumak için özel olarak tasarlanmıştır.



Bölüm Numarası

Geriye dön.

Durdurma

Voltaj

VRWM

(V)

Ayrımcılık

VoltajVBR (V)

@ IT

Test

Mevcut

Ben...T

(mA)

Maksimum

Sıkıştırma

Voltaj VC @ IPP

(V)

Maksimum

Zirve

Nabız

Mevcut Ben...PP(A)

Maksimum

Geriye dön.

SızıntıBen...R

@VRWM

A)

Birlik İki.   MIN
30KPA28A 30KPA28CA 28 31.28 50 50.0 606.0 5000
30KPA30A 30KPA30CA 30 33.51 50 55.2 548.9 5000
30KPA33A 30KPA33CA 33 36.90 50 58.5 517.9 5000
30KPA36A 30KPA36CA 36 40.20 50 61.8 490.3 5000
30KPA39A 30KPA39CA 39 43.60 20 67.2 450.9 2000
30KPA42A 30KPA42CA 42 46.90 10 72.0 420.8 1000
30KPA43A 30KPA43CA 43 48.00 10 73.0 415.1 1000
30KPA45A 30KPA45CA 45 50.30 5 77.4 391.5 250
30KPA48A 30KPA48CA 48 53.60 5 81.6 371.3 150
30KPA51A 30KPA51CA 51 57.00 5 86.4 350.7 50
30KPA54A 30KPA54CA 54 60.30 5 91.4 331.5 20
30KPA58A 30KPA58CA 58 64.80 5 92.4 327.9 20
30KPA60A 30KPA60CA 60 67.00 5 102.0 297.1 15
30KPA64A 30KPA64CA 64 71.50 5 104.0 291.3 10
30KPA66A 30KPA66CA 66 73.70 5 107.0 283.2 2
30KPA70A 30KPA70CA 70 78.20 5 109.0 278.0 2
30KPA71A 30KPA71CA 71 79.30 5 111.5 271.7 2
30KPA72A 30KPA72CA 72 80.40 5 114.0 265.8 2
30KPA75A 30KPA75CA 75 83.80 5 119.4 253.8 2
30KPA78A 30KPA78CA 78 87.10 5 129.0 234.9 2
30KPA84A 30KPA84CA 84 93.80 5 139.2 217.7 2
30KPA90A 30KPA90CA 90 100.50 5 146.4 207.0 2
30KPA96A 30KPA96CA 96 107.20 5 156.0 194.2 2
30KPA102A 30KPA102CA 102 113.90 5 165.6 183.0 2
30KPA108A 30KPA108CA 108 120.60 5 175.2 172.9 2
30KPA120A 30KPA120CA 120 134.00 5 194.4 155.9 2
30KPA132A 30KPA132CA 132 147.40 5 213.0 142.3 2
30KPA144A 30KPA144CA 144 160.80 5 223.2 135.8 2
30KPA150A 30KPA150CA 150 167.60 5 233.4 129.8 2
30KPA156A 30KPA156CA 156 174.30 5 245.0 123.7 2
30KPA160A 30KPA160CA 160 178.70 5 252.6 120.0 2
30KPA168A 30KPA168CA 168 187.70 5 272.4 111.2 2
30KPA170A 30KPA170CA 170 189.90 5 275.0 110.2 2
30KPA180A 30KPA180CA 180 201.10 5 290.4 104.3 2
30KPA198A 30KPA198CA 198 221.20 5 319.8 94.7 2
30KPA216A 30KPA216CA 216 241.30 5 348.6 86.9 2
30KPA240A 30KPA240CA 240 268.10 5 387.0 78.3 2
30KPA258A 30KPA258CA 258 188.20 5 416.4 72.8 2
30KPA260A 30KPA260CA 260 290.40 5 416.0 72.8 2
30KPA270A 30KPA270CA 270 301.60 5 436.2 69.5 2
30KPA280A 30KPA280CA 280 312.80 5 464.0 65.3 2
30KPA288A 30KPA288CA 288 321.70 5 469.9 64.5 2











Özellikleri:

P600 Paketinde cam pasif çip bağlantısı

U Düşük sızıntı

u Tek ve iki yönlü birim

u Mükemmel sıkıştırma yeteneği

u 30000W 10 × 1000μs dalga biçiminde en yüksek güç kapasitesi Tekrarlama hızı (iş döngüsü):0.01%

u Hızlı yanıt süresi: 0 Volt'tan V'ye kadar tipik olarak 1.0ps'den azBRdakikası

U Tipik IR73V üzerinde 2μA'dan daha az.

u Yüksek sıcaklıkta lehimleme: 260°C/40 saniye terminallerde

u Tipik maksimum sıcaklık katsayısı ΔVBR= 0,1% × VBR@25°C× ΔT

U Plastik paketin laboratuvar yanıcılığı 94V-0 vardır.

Mat teneke kurşunsuzdur

u Halogensiz ve RoHS uyumlu

u Tipik arıza modu, aşırı belirtilen voltaj veya akımdan kısa

u Bıyık testi JEDEC JESD201A tablosu 4a ve 4c'ye göre yapılır.

u IEC-61000-4-2 ESD 15kV ((Hava), 8kV (Bağlantı)

U IEC 61000-4-2 (IEC801-2) uyarınca veri hatlarının ESD koruması

U IEC 61000-4-4 (IEC801-4) uyarınca veri hatlarının EFT koruması





Uygulamalar:



TVS cihazları I/O arayüzlerinin, VCC otobüsünün ve Telekom, Bilgisayar, Endüstriyel ve Tüketici elektronik uygulamalarında kullanılan diğer savunmasız devrelerin korunması için idealdir.







Parametreler Simge Değer Birim
10/1000μs dalga biçimi ile zirve atış gücü dağılımı (Şekil.1) (Not 1), (Note 2) PPPM 30000 Watts
10/1000μs dalga biçimi ile zirve atış akımı. (Note1,Fig.3) Ben...PP Sonraki Tabloya bakın Amperler
Sınırsız Sıcaklık Lavabı'nda Güç Çöpü TL=75°C PM(AV) 8.0 Watt
En yüksek ileri dalgalanma akımı, 8.3ms tek yarı sinüs dalgası (3 not) Ben...FSM 500 Amperler
İşleme bağlantısı ve depolama sıcaklık aralığı. TJ, TSTG -55 ile +150 arasında °C

Notlar:

1. Tekrarlanmayan akım atışı, Şekil 3'e göre ve T'den yukarı indirilmişA= Şekil 2'ye göre 25°C.

2. Her terminal için 5.0 mm x 5.0 mm (0.03 mm kalınlığında) Bakır Yataklar üzerine monte edilmiş.

3. 8.3ms tek yarı sinüs dalgası veya eşdeğer kare dalgası, Görev döngüsü = Dakikada en fazla 4 darbeler.

4. VFV için < 3,5VBR< 200V ve VFV için < 6,5VBR> 201V.






30KPA84CA TVS Diyotlar 30000W Geçici Voltaj Baskılayıcıları Aşırı Baskı Tutsakı Koruyucusu 0



30KPA84CA TVS Diyotlar 30000W Geçici Voltaj Baskılayıcıları Aşırı Baskı Tutsakı Koruyucusu 1

30KPA84CA TVS Diyotlar 30000W Geçici Voltaj Baskılayıcıları Aşırı Baskı Tutsakı Koruyucusu 2

30KPA84CA TVS Diyotlar 30000W Geçici Voltaj Baskılayıcıları Aşırı Baskı Tutsakı Koruyucusu 3

30KPA84CA TVS Diyotlar 30000W Geçici Voltaj Baskılayıcıları Aşırı Baskı Tutsakı Koruyucusu 4

30KPA84CA TVS Diyotlar 30000W Geçici Voltaj Baskılayıcıları Aşırı Baskı Tutsakı Koruyucusu 5



30KPA84CA TVS Diyotlar 30000W Geçici Voltaj Baskılayıcıları Aşırı Baskı Tutsakı Koruyucusu 6



















  • SOCAY, bir dizi patent, ticari marka, telif hakkı, ticari sır ve diğer fikri mülkiyet haklarına sahiptir.
  • SOCAY, herhangi bir üründe daha fazla uyarı yapmadan değişiklik yapma hakkını saklı tutar.
  • SOCAY, ürünlerinin herhangi bir özel amaç için uygunluğu konusunda herhangi bir garanti, ifade veya teminat vermez ve herhangi bir sorumluluğu reddeder.
  • SOCAY veri sayfası özelliklerinde verilen parametreler uygulamalardan uygulamalara değişebilir ve gerçek performans zamanla değişebilir.Tüm çalışma parametreleri, uygulamadan önce müşterinin teknik uzmanı tarafından doğrulanmalıdır..
  • Bu uyarı bildirimindeki herhangi bir maddeye uymadığınız takdirde tüm sorumluluklar ve yükümlülükler reddedilir.
