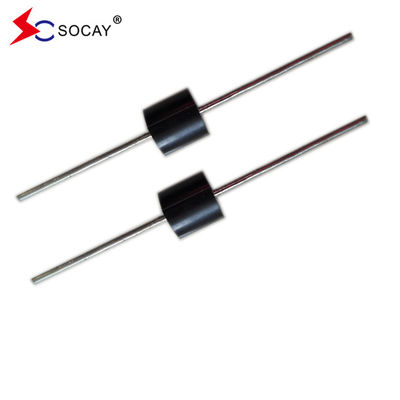

30KPA45C Yüksek Voltajlı TVler Diyot 30000W R6 P600 Paket TVS bileşeni

250 adet
MOQ
negotiable
fiyat
30KPA45C Yüksek Voltajlı TVler Diyot 30000W R6 P600 Paket TVS bileşeni
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi
Özellikleri
Teknik Özellikler
Ürün Adı: TVS Diyotları
Paket Türü: R6/P600
Vrwm: 30.0V
Vbr@It (Min.): 33.51V
BT: 50MA
Vc@Ipp: 55.2V
Ipp: 548.9A
Ir@Vrwm: 5000μA
fonksiyon: Pasif bileşenler
Vurgulamak:

Yüksek voltajlı televizyonlar Diyot 30000W

,

30KPA45C Yüksek Voltajlı TVler Diyot

,

30000W TVS bileşeni
Temel bilgiler
Menşe yeri: Shenzhen, Guangdong, Çin
Marka adı: SOCAY
Sertifika: UL,REACH,RoHS,ISO
Model numarası: 30KPA45CA
belge: Ürün Broşürü PDF
Ödeme & teslimat koşulları
Ambalaj bilgileri: bantlama
Teslim süresi: 10 iş günü ile
Ürün Açıklaması

30KPA45C TV'ler Diyot 30000W R6 P600 paketi Yüksek Voltaj



Veritabanı:30KPA.pdf



Açıklama:

30KPA serisi, hassas elektronik ekipmanları yıldırım ve diğer geçici voltaj olaylarından kaynaklanan voltaj geçişlerinden korumak için özel olarak tasarlanmıştır.



Geçici Baskı Diyot TVS Seçim yöntemleri



1Müşterinin ürününü, çalışma voltajını, uygulama bağlantı noktasını, koruma seviyesini bilmek.

2Aygıtın VRWM (iş gerilimi) değeri ≥ müşteri devresindeki normal çalışma

3.VC (kaplama voltajı) değeri < arka uç çip için maksimum voltaj

4Uygulamanın paketini ve gücünü uygulama bağlantı noktasına ve koruma seviyesine göre seçin.



Bölüm Numarası

Geriye dön.

Durdurma

Voltaj

VRWM

(V)

Ayrımcılık

VoltajVBR (V)

@ IT

Test

Mevcut

Ben...T

(mA)

Maksimum

Sıkıştırma

Voltaj VC @ IPP

(V)

Maksimum

Zirve

Nabız

Mevcut Ben...PP(A)

Maksimum

Geriye dön.

SızıntıBen...R

@VRWM

(μA)
Birlik İki.   MIN
30KPA28A 30KPA28CA 28 31.28 50 50.0 606.0 5000
30KPA30A 30KPA30CA 30 33.51 50 55.2 548.9 5000
30KPA33A 30KPA33CA 33 36.90 50 58.5 517.9 5000
30KPA36A 30KPA36CA 36 40.20 50 61.8 490.3 5000
30KPA39A 30KPA39CA 39 43.60 20 67.2 450.9 2000
30KPA42A 30KPA42CA 42 46.90 10 72.0 420.8 1000
30KPA43A 30KPA43CA 43 48.00 10 73.0 415.1 1000
30KPA45A 30KPA45CA 45 50.30 5 77.4 391.5 250
30KPA48A 30KPA48CA 48 53.60 5 81.6 371.3 150
30KPA51A 30KPA51CA 51 57.00 5 86.4 350.7 50
30KPA54A 30KPA54CA 54 60.30 5 91.4 331.5 20
30KPA58A 30KPA58CA 58 64.80 5 92.4 327.9 20
30KPA60A 30KPA60CA 60 67.00 5 102.0 297.1 15
30KPA64A 30KPA64CA 64 71.50 5 104.0 291.3 10
30KPA66A 30KPA66CA 66 73.70 5 107.0 283.2 2
30KPA70A 30KPA70CA 70 78.20 5 109.0 278.0 2
30KPA71A 30KPA71CA 71 79.30 5 111.5 271.7 2
30KPA72A 30KPA72CA 72 80.40 5 114.0 265.8 2
30KPA75A 30KPA75CA 75 83.80 5 119.4 253.8 2
30KPA78A 30KPA78CA 78 87.10 5 129.0 234.9 2
30KPA84A 30KPA84CA 84 93.80 5 139.2 217.7 2
30KPA90A 30KPA90CA 90 100.50 5 146.4 207.0 2
30KPA96A 30KPA96CA 96 107.20 5 156.0 194.2 2
30KPA102A 30KPA102CA 102 113.90 5 165.6 183.0 2
30KPA108A 30KPA108CA 108 120.60 5 175.2 172.9 2
30KPA120A 30KPA120CA 120 134.00 5 194.4 155.9 2
30KPA132A 30KPA132CA 132 147.40 5 213.0 142.3 2
30KPA144A 30KPA144CA 144 160.80 5 223.2 135.8 2
30KPA150A 30KPA150CA 150 167.60 5 233.4 129.8 2
30KPA156A 30KPA156CA 156 174.30 5 245.0 123.7 2
30KPA160A 30KPA160CA 160 178.70 5 252.6 120.0 2
30KPA168A 30KPA168CA 168 187.70 5 272.4 111.2 2
30KPA170A 30KPA170CA 170 189.90 5 275.0 110.2 2
30KPA180A 30KPA180CA 180 201.10 5 290.4 104.3 2
30KPA198A 30KPA198CA 198 221.20 5 319.8 94.7 2
30KPA216A 30KPA216CA 216 241.30 5 348.6 86.9 2
30KPA240A 30KPA240CA 240 268.10 5 387.0 78.3 2
30KPA258A 30KPA258CA 258 188.20 5 416.4 72.8 2
30KPA260A 30KPA260CA 260 290.40 5 416.0 72.8 2
30KPA270A 30KPA270CA 270 301.60 5 436.2 69.5 2
30KPA280A 30KPA280CA 280 312.80 5 464.0 65.3 2
30KPA288A 30KPA288CA 288 321.70 5 469.9 64.5 2




Uygulamalar:



Küçük güç kaynağı koruması, Anahtarlar, POS makineleri, Yıldırım yakalayıcılar, Bina interkomları, İzleme sistemleri, Park kartları, İletişim sistemleri, Enstrümanlar, sayaçlar, İletişim ürünleri,Kontrol panelleri, GPS navigatörleri







Parametreler Simge Değer Birim
10/1000μs dalga biçimi ile zirve atış gücü dağılımı (Şekil.1) (Not 1), (Note 2) PPPM 30000 Watts
10/1000μs dalga biçimi ile zirve atış akımı. (Note1,Fig.3) Ben...PP Sonraki Tabloya bakın Amperler
Sınırsız Sıcaklık Lavabı'nda Güç Çöpü TL=75°C PM(AV) 8.0 Watt
En yüksek ileri dalgalanma akımı, 8.3ms tek yarı sinüs dalgası (3 not) Ben...FSM 500 Amperler
İşleme bağlantısı ve depolama sıcaklık aralığı. TJ, TSTG -55 ile +150 arasında °C

Notlar:

1. Tekrarlanmayan akım atışı, Şekil 3'e göre ve T'den yukarı indirilmiştirA= Şekil 2'ye göre 25°C.

2. Her terminal için 5.0 mm x 5.0 mm (0.03 mm kalınlığında) Bakır Yataklar üzerine monte edilmiş.

3. 8.3ms tek yarı sinüs dalgası veya eşdeğer kare dalgası, Görev döngüsü = Dakikada en fazla 4 darbeler.

4. VFV için < 3,5VBR< 200V ve VFV için < 6,5VBR> 201V.






30KPA45C Yüksek Voltajlı TVler Diyot 30000W R6 P600 Paket TVS bileşeni 0



30KPA45C Yüksek Voltajlı TVler Diyot 30000W R6 P600 Paket TVS bileşeni 1

30KPA45C Yüksek Voltajlı TVler Diyot 30000W R6 P600 Paket TVS bileşeni 2

30KPA45C Yüksek Voltajlı TVler Diyot 30000W R6 P600 Paket TVS bileşeni 3

30KPA45C Yüksek Voltajlı TVler Diyot 30000W R6 P600 Paket TVS bileşeni 4

30KPA45C Yüksek Voltajlı TVler Diyot 30000W R6 P600 Paket TVS bileşeni 5



30KPA45C Yüksek Voltajlı TVler Diyot 30000W R6 P600 Paket TVS bileşeni 6





Biz aşağıdaki gibi pasif bileşenler için 20 yıldan fazla deneyim ile üreticisi ve tedarikçisiyiz

1- ESD
2- TVS Diyotları
3- PPTC Yeniden ayarlanabilir sigorta
4- Gaz boşaltma tüpü
5- NTC Termistör
6- Varistor, vb.
