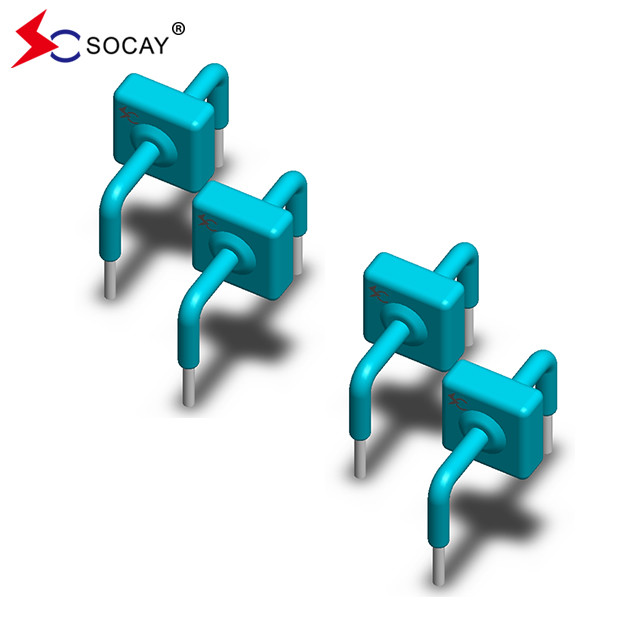

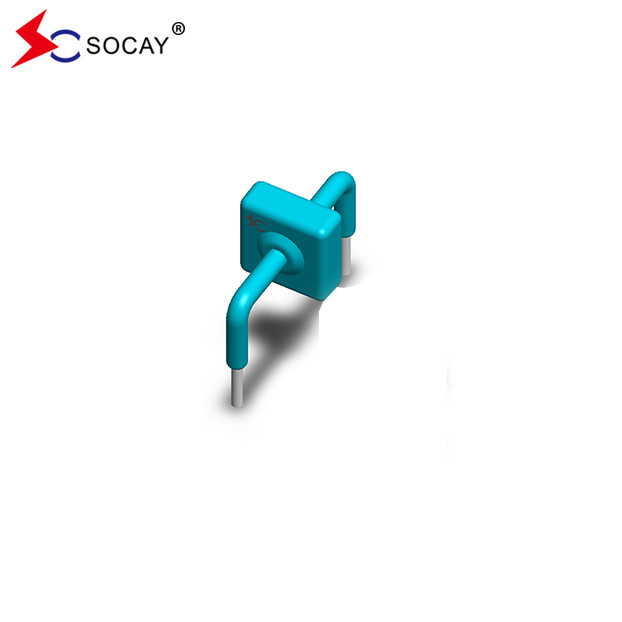

SOCAY Radial Lead TVS Diyot KB-058 Mavi Toz Artış Baskıcısı 6KA
Veritabanı:KB_v211.1.pdf
Seçim Yöntemi
1Müşterinin ürününü, çalışma voltajını, uygulama bağlantı noktasını, koruma seviyesini bilmek.
2Aygıtın VRWM (iş gerilimi) değeri ≥ müşteri devresindeki normal çalışma
3.VC (kaplama voltajı) değeri < arka uç çip için maksimum voltaj
4Uygulamanın paketini ve gücünü uygulama bağlantı noktasına ve koruma seviyesine göre seçin.
Açıklama:
TVS tüpleri, genellikle diyot koruması için yarı iletkenler ve hassas cihazların korunması için yaygın olarak kullanılmaktadır.Yüksek geçici nabız bastırma gücü ve düşük sıkıştırma voltajı.
Bölüm Numarası | Geriye dönük durma Voltaj | Çökme Voltajı | Test Mevcut | Mevcut Reyting | Maksimum Sıkıştırma Voltaj | Geriye dön. Sızıntı | |
VAC ((V) | VDC ((V) | VBR(V) MIN.@IT | Ben...T (mA) | Ben...PP8/20μs(KA) | VC(V) @ IPP | Ben...R (μA) @VDC | |
KB-012 | 8.5 | 12.8 | 14 | 10 | 6 | 28 | 20 |
KB-015 | 11 | 15 | 17 | 10 | 6 | 30 | 20 |
KB-020 | 14 | 20 | 22 | 10 | 6 | 40 | 20 |
KB-025 | 17 | 25 | 28 | 10 | 6 | 50 | 20 |
KB-030 | 21 | 30 | 33 | 10 | 6 | 60 | 20 |
KB-042 | 30 | 42 | 47 | 10 | 6 | 77 | 20 |
KB-058 | 40 | 58 | 64 | 10 | 6 | 110 | 20 |
KB-066 | 45 | 66 | 70 | 10 | 6 | 125 | 20 |
KB-076 | 54 | 76 | 83 | 10 | 6 | 135 | 20 |
KB-100 | 72 | 100 | 110 | 10 | 6 | 165 | 20 |
KB-133 | 100 | 133 | 147 | 10 | 6 | 220 | 20 |
KB-170 | 130 | 170 | 180 | 10 | 6 | 260 | 20 |
KB-190 | 145 | 190 | 200 | 10 | 6 | 290 | 20 |
KB-200 | 150 | 200 | 222 | 10 | 6 | 330 | 20 |
KB-240 | 180 | 240 | 250 | 10 | 6 | 340 | 20 |
KB-275 | 210 | 275 | 300 | 10 | 6 | 435 | 20 |
KB-300 | 230 | 300 | 330 | 10 | 6 | 470 | 20 |
KB-380 | 275 | 380 | 401 | 10 | 6 | 520 | 20 |
KB-430 | 310 | 430 | 440 | 10 | 6 | 625 | 20 |
Sınıflandırma
DIP:D0-41,DO-15,DO-201,P600
SMD:SOD-123 ((SMF),DO-214AC ((SMA),DO-214AA ((SMB),DO-214AB ((SMC)
Güç:200W~30000W
Yanıt süresi <1PS,Sıkıştırma voltajı ile, voltaj sınırlayıcı eleman.
Parametreler | Simge | Değer | Birim |
İşleme bağlantısı | TJ | -55 ile +150 arasında | °C |
Depolama sıcaklık aralığı | TSTG | -55 ile +150 arasında | °C |
Mevcut Rating1 | Ben...PP | 6 | KA |
Notlar: |
Ağırlık | İletişim üretici |
Dava | Epoxy kapsüle edilmiş |
Terminal | MIL-STD-750, 2026 Yöntemine göre soldurulabilen gümüşle kaplanmış kurşunlar |
