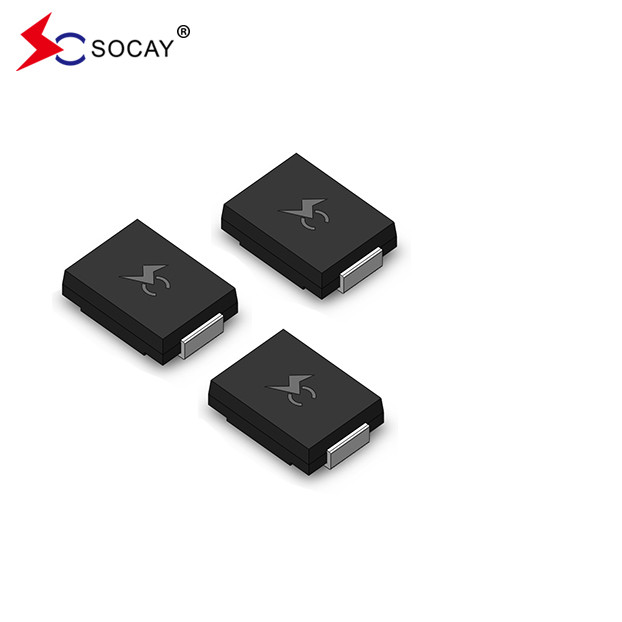

Yeni Orijinal SMCJ ESD Baskılayıcıları TVS Diyotları DO-214AB SMCJ90CA

Yeni Orijinal SMCJ ESD Baskılayıcıları TVS Diyotları DO-214AB SMCJ90CA

Veritabanı:SMCJ_v2107.1.pdf

Yüzey Montajlı Geçici Voltaj Baskılayıcıları (TVS) Tanım:

Yüzey Montajı Geçici Voltaj Baskılayıcıları (TVS), hassas elektronik ekipmanları yıldırım ve diğer geçici voltaj olaylarından kaynaklanan voltaj geçişlerinden korumak için özel olarak tasarlanmıştır..

Yüzey Montajlı Geçici Voltaj Baskılayıcıları (TVS) Özellikleri:

uCJ SM90CA, tahta alanını optimize etmek için yüzeye monte uygulamalar için uygundur

s Sızıntı çok düşük.

u İki yönlü birim bileşeni

u Cam pasifleştirilmiş bağlantı

uCJ SM90CA'nın indüktansı düşük.

Üstün bir sıkıştırma yeteneğine sahiptir.

u 10 × 1000μs dalga şeklinde en yüksek güç kapasitesi Tekrarlama hızı (iş döngüsü):0.01% 1500W.

u SMCJ90CA'nın Hızlı yanıt süresi: 0 Volt'tan V'ye kadar tipik olarak 1.0ps'ten az_BRdakikası

U Tipik I_R12V üzerinde 5μA'dan daha az.

u Yüksek sıcaklıkta lehimleme: 260°C/40 saniye terminallerde

u Tipik maksimum sıcaklık katsayısı ΔV_BR= 0,1% × V_BR@25°C× ΔT

U Plastik paketin laboratuvar yanıcılığı 94V-0 vardır.

Mat teneke kurşunsuzdur

u SMCJ90CA Halogen içermiyor ve RoHS uyumludur

u Tipik arıza modu, aşırı belirtilen voltaj veya akımdan kısa

u Bıyık testi JEDEC JESD201A tablosu 4a ve 4c'ye göre yapılır.

u IEC-61000-4-2 ESD 15kV ((Hava), 8kV (Bağlantı)

u SMCJ90CA'nın IEC 61000-4-2 (IEC801-2) uyarınca veri hatlarının ESD koruması

U IEC 61000-4-4 (IEC801-4) uyarınca veri hatlarının EFT koruması
