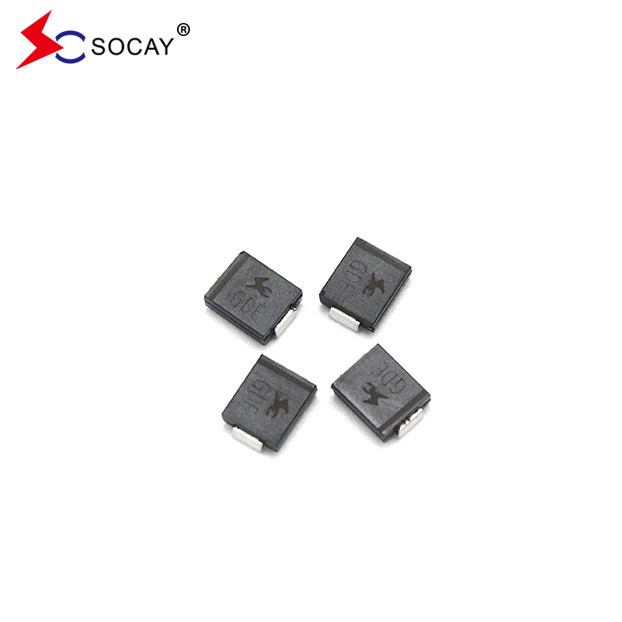

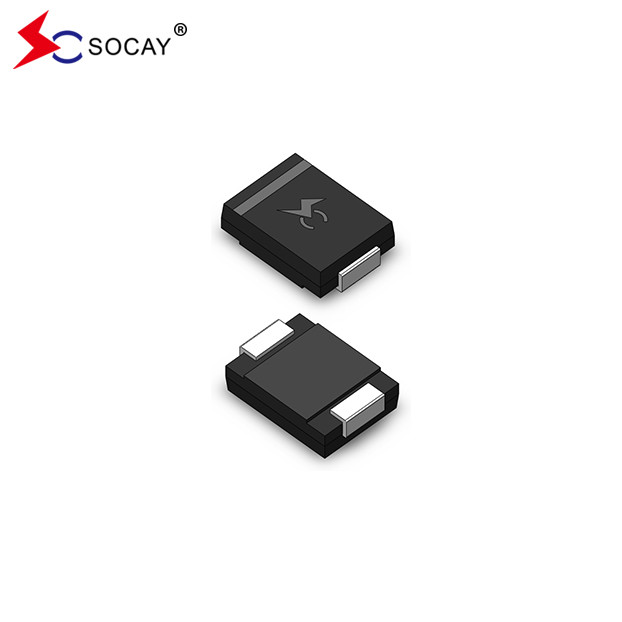

SMCJ TVS ESD Baskı Diyotları DO-214AB-2 SMCJ90CA Yüzey Montajı

3000 ADET
MOQ
negotiable
fiyat
SMCJ TVS ESD Baskı Diyotları DO-214AB-2 SMCJ90CA Yüzey Montajı
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi
Özellikleri
Teknik Özellikler
SMCJ90CA Adı: TVS Diyotları
SMCJ90CA Paket Tipi: DO-214AB/SMC
SMCJ90CA Vrwm: 90V
SMCJ90CA Vbr@It (Min.): 100V
SMCJ90CA Vbr@It (Maks.): 111V
SMCJ90CA: 1mA
SMCJ90CA Vc@Ipp: 162V
SMCJ90CA Ipp: 9.26A
SMCJ90CA Ir@Vrwm: 1000μA
Depolama Sıcaklık Aralığı: -55 ila +150 OC
Paket Boyutu: Yüzey Montajı
SMCJ90CA Markası: SOCAY
Vurgulamak:

TVS ESD Baskı Diyotları

,

SMCJ ESD Baskı Diyotları
Temel bilgiler
Menşe yeri: Shenzhen, Guangdong, Çin
Marka adı: SOCAY
Sertifika: UL,REACH,RoHS,ISO
Model numarası: SMCJ90CA
belge: Ürün Broşürü PDF
Ödeme & teslimat koşulları
Teslim süresi: 5-8 iş günü
Yetenek temini: 1000000 adet
Ürün Açıklaması

SMCJ TVS ESD Baskı Diyotları DO-214AB-2 SMCJ90CA Yüzey Montajı



Veritabanı:SMDJ_v2107.1.pdf





TVS ESD Baskı Diyotları Tanım:

SMCJ serie SMCJ90CA, hassas elektronik ekipmanları yıldırım ve diğer geçici voltaj olaylarından kaynaklanan voltaj geçişlerinden korumak için özel olarak tasarlanmıştır.





TVS ESD Baskı Diyotları Özellikleri:

  • SMCJ90CA, tahta alanını optimize etmek için yüzey montajlı uygulamalar içindir.
  • SMCJ90CA'nın sızıntısı çok düşük.
  • SMCJ90CA iki yönlü bir ünitedir.
  • Camdan pasifleştirilmiş bağlantı
  • Düşük indüktansı var.
  • Mükemmel bir sıkıştırma yeteneğine sahiptir.
  • 1500W 10 × 1000μs dalga biçiminde en yüksek güç kapasitesi Tekrarlama hızı (iş döngüsü):0.01%
  • Hızlı yanıt süresi: genellikle 0 Volt'tan VBR dakikasına 1.0ps'den az
  • Tipik IR, 12V üzerinde 5μA'dan daha az.
  • Yüksek sıcaklıkta lehimleme: 260°C/40 saniye terminallerde
  • Tipik maksimum sıcaklık katsayısı ΔVBR = 0,1% × VBR@25°C× ΔT
  • Plastik paketin laboratuvar yanıcılığı 94V-0
  • Mat teneke kurşunsuz Kaplama
  • Halogensiz ve RoHS uyumlu
  • Tipik bir arıza modu, aşırı belirtilen voltaj veya akımdan kısa
  • Bıyık testi, JEDEC JESD201A tablosunun 4a ve 4c'lerine göre yapılır.
  • IEC-61000-4-2 ESD 15kV ((Hava), 8kV (Bağlantı)
  • IEC 61000-4-2 (IEC801-2) uyarınca veri hatlarının ESD koruması
  • IEC 61000-4-4 (IEC801-4) uyarınca veri hatlarının EFT koruması



TVS ESD Baskı Diyotları Elektriksel Özellikler (TA=25°Caksi belirtilmedikçe):

Bölüm Numarası İşaretleme

Geriye dön.

Durdurma

Voltaj VRWM (V)

Ayrımcılık

Voltaj VBR (V)

@IT

Test

Mevcut

IT (mA)

Maksimum

Sıkıştırma

Voltaj VC @IPP (V)

Maksimum

Zirve

Nabız

Mevcut IPP (A)

Maksimum

Geriye dön.

Sızıntı IR

@VRWM (μA)
Birlik İki. Birlik İki.   MIN Max
SMCJ45A SMCJ45CA GFV BFV 45.0 50.00 55.30 1 72.7 20.63 5
SMCJ48A SMCJ48CA GFX BFX 48.0 53.30 58.90 1 77.4 19.38 5
SMCJ51A SMCJ51CA GFZ BFZ 51.0 56.70 62.70 1 82.4 18.20 5
SMCJ54A SMCJ54CA GGE BGE 54.0 60.00 66.30 1 87.1 17.22 5
SMCJ58A SMCJ58CA GGG BGG 58.0 64.40 71.20 1 93.6 16.03 5
SMCJ60A SMCJ60CA GGK BGK 60.0 66.70 73.70 1 96.8 15.50 5
SMCJ64A SMCJ64CA GGM BGM 64.0 71.10 78.60 1 103.0 14.56 5
SMCJ70A SMCJ70CA GGP BGP 70.0 77.80 86.00 1 113.0 13.27 5
SMCJ75A SMCJ75CA GGR BGR 75.0 83.30 92.10 1 121.0 12.40 5
SMCJ78A SMCJ78CA GGT BGT 78.0 86.70 95.80 1 126.0 11.90 5
SMCJ80A SMCJ80CA GGB BGB 80.0 88.80 97.60 1 129.6 11.57 5
SMCJ85A SMCJ85CA GGV BGV 85.0 94.40 104.00 1 137.0 10.95 5
SMCJ90A SMCJ90CA GGX BGX 90.0 100.00 111.00 1 146.0 10.27 5



SMCJ TVS ESD Baskı Diyotları DO-214AB-2 SMCJ90CA Yüzey Montajı 0

SMCJ TVS ESD Baskı Diyotları DO-214AB-2 SMCJ90CA Yüzey Montajı 1





SMCJ TVS ESD Baskı Diyotları DO-214AB-2 SMCJ90CA Yüzey Montajı 2SMCJ TVS ESD Baskı Diyotları DO-214AB-2 SMCJ90CA Yüzey Montajı 3


SMCJ TVS ESD Baskı Diyotları DO-214AB-2 SMCJ90CA Yüzey Montajı 4

SMCJ TVS ESD Baskı Diyotları DO-214AB-2 SMCJ90CA Yüzey Montajı 5

SMCJ TVS ESD Baskı Diyotları DO-214AB-2 SMCJ90CA Yüzey Montajı 6



SMCJ TVS ESD Baskı Diyotları DO-214AB-2 SMCJ90CA Yüzey Montajı 7

SMCJ TVS ESD Baskı Diyotları DO-214AB-2 SMCJ90CA Yüzey Montajı 8

SMCJ TVS ESD Baskı Diyotları DO-214AB-2 SMCJ90CA Yüzey Montajı 9

SMCJ TVS ESD Baskı Diyotları DO-214AB-2 SMCJ90CA Yüzey Montajı 10

SMCJ TVS ESD Baskı Diyotları DO-214AB-2 SMCJ90CA Yüzey Montajı 11

SMCJ TVS ESD Baskı Diyotları DO-214AB-2 SMCJ90CA Yüzey Montajı 12
