SMCJ160CA TVS Diyotları DATA SHEET:SMCJ_v2107.1.pdf

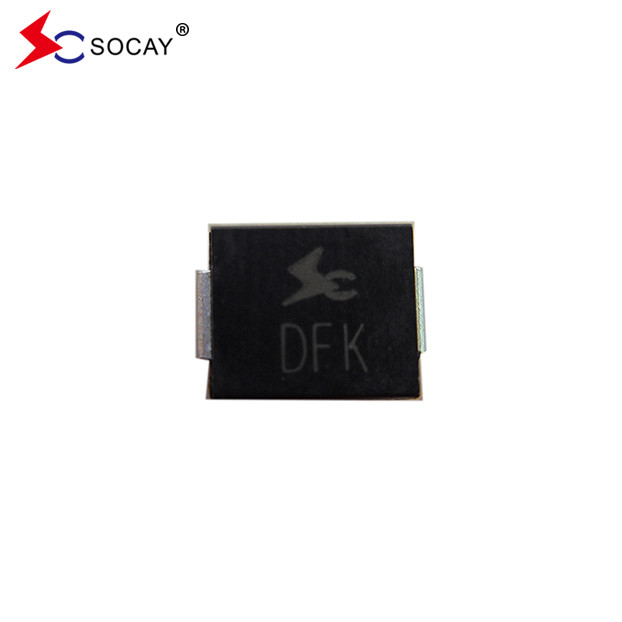

SMCJ160CA TVS Diyot Resmi:

SMCJ160CA TVS Diod, Telekom, Bilgisayar, Endüstriyel ve Tüketici Elektronik uygulamalarında kullanılır, I / O arayüzlerinin korunması için idealdir, V_CCotobüs ve diğer hassas devreler.SMCJ160CA TVS Diod, hassas elektronik ekipmanları yıldırım ve diğer geçici voltaj olaylarından kaynaklanan voltaj geçişlerinden korumak için özel olarak tasarlanmıştır..

SMCJ160CA TVS Diyot Özellikleri:

• TVS Diod, tablo alanını optimize etmek için yüzey montajlı uygulamalar içindir.
• SMCJ160CA'nın sızıntı oranı düşük
• Bu TVS diyodu iki yönlü bir ünitedir.
• SMCJ160CA TVS diyoda cam pasif bağlantı vardır.
• TVS diyotunun düşük indüktansı vardır.
• SMCJ160CA TVS diodesinin mükemmel bir sıkıştırma yeteneği var.
• SMCJ160CA TVS Diodunun 10 × 1000μs dalga biçiminde en yüksek güç kapasitesi Tekrarlama hızı (iş döngüsü):0.01% 1500W.
• Hızlı yanıt süresi: genellikle 0 Volt'tan VBR dakikasına 1.0ps'den az
• SOCAY TVS Diodunun tipik IR'si 12V'den 5μA'dan daha az.
• Yüksek sıcaklıkta lehimleme: 260°C/40 saniye terminallerde
• SMCJ160CA TVS Diodunun Tipik maksimum sıcaklık katsayısı ΔVBR = 0.1% × VBR@25°C× ΔT
• Plastik paketin laboratuvar yanıcılığı 94V-0
• Mat teneke kurşunsuz Kaplama
• SMCJ160CA TVS Diodu Halogensiz ve RoHS uyumludur
• Tipik bir arıza modu, aşırı belirtilen voltaj veya akımdan kısa
• Bıyık testi, JEDEC JESD201A tablosunun 4a ve 4c'lerine göre yapılır.
• IEC-61000-4-2 ESD 15kV ((Hava), 8kV (Bağlantı)
• SOCAY SMD TVS'nin IEC 61000-4-2 (IEC801-2) uyarınca veri hatlarının ESD koruması
• IEC 61000-4-4 (IEC801-4) uyarınca veri hatlarının EFT koruması
