Ücretsiz Örnek DO-214AB SMD TVS diyot çin tedarikçisi SMDJ serisi pasif bileşenleri SMDJ64A
Veritabanı:SMDJ_v2107.1.pdf

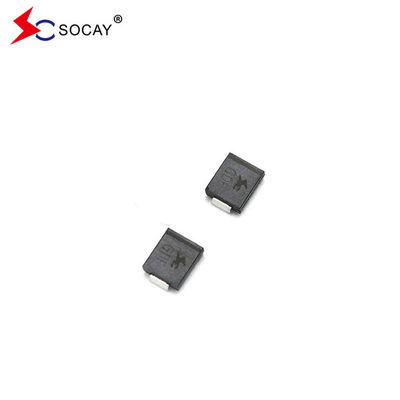

SMD TVS Diyot SMDJ64A tek yönlü bir ünitedir, sızıntısı çok düşüktür, TVS Diyot, tablo alanını optimize etmek için yüzeye monte edilmiş uygulamalar içindir.İndüktans düşük.TVS diyotunun mükemmel bir sıkıştırma yeteneği var.
TVS Diyot Elektrik Özellikleri (TA=25°Caksi belirtilmedikçe):
TVS diyotunun parça numarası |
TVS diyodu İşaretleme |
Ters durma voltajıVRWM(V) |
AyrımcılıkVoltaj VBR(V) @ IT |
Sınav akımıBen...T (mA) |
En yüksek sıkıştırma voltajıVC @ IPP(V) |
Maksimum Zirve Nabız Akımı Ben...PP(A) |
En fazla geri dönüşSızıntı IR @VRWM(μA) |
|||
Birlik | İki. | Birlik | İki. | MIN | Max | |||||
SMDJ45A | SMDJ45CA | PFV | DFV | 45.0 | 50.00 | 55.30 | 1 | 72.7 | 41.27 | 5 |
SMDJ48A | SMDJ48CA | PFX | DFX | 48.0 | 53.30 | 58.90 | 1 | 77.4 | 38.76 | 5 |
SMDJ51A | SMDJ51CA | PFZ | DFZ | 51.0 | 56.70 | 62.70 | 1 | 82.4 | 36.41 | 5 |
SMDJ54A | SMDJ54CA | RGE | DGE | 54.0 | 60.00 | 66.30 | 1 | 87.1 | 34.44 | 5 |
SMDJ58A | SMDJ58CA | PGG | DGG | 58.0 | 64.40 | 71.20 | 1 | 93.6 | 32.05 | 5 |
SMDJ60A | SMDJ60CA | PGK | DGK | 60.0 | 66.70 | 73.70 | 1 | 96.8 | 30.99 | 5 |
SMDJ64A | SMDJ64CA | PGM | DGM | 64.0 | 71.10 | 78.60 | 1 | 103.0 | 29.13 | 5 |
