Ana sayfa /Ürünler/TVS Diyotları/SMDJ48A SMD Geçici Voltaj Baskı Diyodu SMDJ Serisi 3000W 5V - 440V

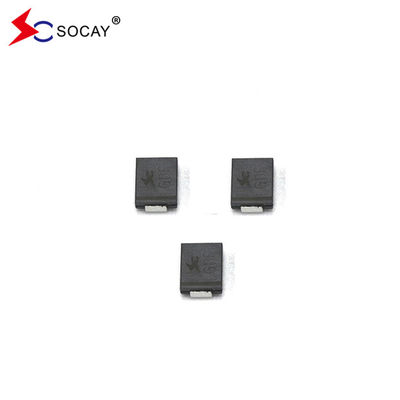

SMDJ48A SMD Geçici Voltaj Baskı Diyodu SMDJ Serisi 3000W 5V - 440V

3000 ADET
MOQ
negotiable
fiyat
SMDJ48A SMD Geçici Voltaj Baskı Diyodu SMDJ Serisi 3000W 5V - 440V
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi
Özellikleri
Teknik Özellikler
SMDJ48A Adı: TVS Diyotları
SMDJ48A Paket Tipi: DO-214AB/SMC
SMDJ48A Vrwm: 48V
Vbr@It (Min.): 53.3V
Vbr@It (Maks.): 58.9V
SMDJ48A Bu: 1mA
Vc@Ipp: 77.4V
SMDJ48A Ipp: 38.76A
SMDJ48A Ir@Vrwm: 1000μA
Depolama Sıcaklık Aralığı: -55 ila +150 OC
Temel bilgiler
Menşe yeri: Shenzhen, Guangdong, Çin
Marka adı: SOCAY
Sertifika: UL,REACH,RoHS,ISO
Model numarası: SMDJ48A
belge: Ürün Broşürü PDF
Ödeme & teslimat koşulları
Teslim süresi: 5-8 iş günü
Yetenek temini: 1000000 adet
Ürün Açıklaması

Marka SMDJ48A SMD Geçici Voltaj Baskı Diyodu SMDJ Serisi 3000W 5V~440V



Veritabanı:SMDJ_v2107.1.pdf





SMDJ48A SMD geçici gerilim bastırma açıklaması:

SMDJ48A SMD Geçici Voltaj Baskıcısı, hassas elektronik ekipmanları yıldırım ve diğer geçici voltaj olaylarından kaynaklanan voltaj geçişlerinden korumak için özel olarak tasarlanmıştır.



SMD TVS Parametresi Simge SMD TVS Değer Birim
SMD TVS 10/1000μs dalga biçimi ile en yüksek atım gücü dağılımı (Şekil 1) (Not 1), (Note 2)



PPPM



3000



Watts
10/1000μs dalga biçimi ile zirve atış akımı. (Note1,Fig.3) Ben...PP Sonraki Tabloya bakın Amperler
SMD TVS Sınırsız Isı Lavabı Üzerinde Güç Çöküşü TL=75°C PM ((AV) 6.0 Watt
En yüksek ileri dalgalanma akımı, 8.3ms tek yarı sinüs dalgası (3 not) Ben...FSM 300 Amperler
SMD TVS Sadece tek yönlü için 25A'daki maksimum anlık ileri voltaj (4 not)



VF



3.5/5.0



Voltaj
SMD TVS Çalışma bağlantısı ve depolama sıcaklık aralığı. TJ, TSTG -55 ile +150 arasında °C

Notlar:

1. Tekrarlanmayan akım atışı, Şekil 3'e göre ve T'den yukarı indirilmişA= Şekil 2'ye göre 25°C.

2. Her terminal için 5.0 mm x 5.0 mm (0.03 mm kalınlığında) Bakır Yataklar üzerine monte edilmiş.

3. 8.3ms tek yarı sinüs dalgası veya eşdeğer kare dalgası, Görev döngüsü = Dakikada en fazla 4 darbeler.

4. VFV için < 3,5VBR< 200V ve VFV için < 6,5VBR> 201V.







SMD TVS Parça Numarası



SMD TVS İşaretleme

 SMD TVS ters durma gerilimi VRWM (V)

SMD TVS kesinti voltajı VBR (V)

@IT

SMD TVS Test Akımı IT

(mA)

En yüksek sıkıştırma voltajı VC

@IPP (V)

Maksimum Zirve Nabız Akımı

IPP (A)

Maksimum Ters Sızıntı IR

@VRWM (μA)
Birlik İki. Birlik İki.   MIN Max
SMDJ45A SMDJ45CA PFV DFV 45.0 50.00 55.30 1 72.7 41.27 5
SMDJ48A SMDJ48CA PFX DFX 48.0 53.30 58.90 1 77.4 38.76 5









SMDJ48A SMD Geçici Voltaj Baskı Diyodu SMDJ Serisi 3000W 5V - 440V 0

SMDJ48A SMD Geçici Voltaj Baskı Diyodu SMDJ Serisi 3000W 5V - 440V 1

SMDJ48A SMD Geçici Voltaj Baskı Diyodu SMDJ Serisi 3000W 5V - 440V 2





SMDJ48A SMD Geçici Voltaj Baskı Diyodu SMDJ Serisi 3000W 5V - 440V 3SMDJ48A SMD Geçici Voltaj Baskı Diyodu SMDJ Serisi 3000W 5V - 440V 4


SMDJ48A SMD Geçici Voltaj Baskı Diyodu SMDJ Serisi 3000W 5V - 440V 5

SMDJ48A SMD Geçici Voltaj Baskı Diyodu SMDJ Serisi 3000W 5V - 440V 6

SMDJ48A SMD Geçici Voltaj Baskı Diyodu SMDJ Serisi 3000W 5V - 440V 7



SMDJ48A SMD Geçici Voltaj Baskı Diyodu SMDJ Serisi 3000W 5V - 440V 8

SMDJ48A SMD Geçici Voltaj Baskı Diyodu SMDJ Serisi 3000W 5V - 440V 9

SMDJ48A SMD Geçici Voltaj Baskı Diyodu SMDJ Serisi 3000W 5V - 440V 10

SMDJ48A SMD Geçici Voltaj Baskı Diyodu SMDJ Serisi 3000W 5V - 440V 11

SMDJ48A SMD Geçici Voltaj Baskı Diyodu SMDJ Serisi 3000W 5V - 440V 12

SMDJ48A SMD Geçici Voltaj Baskı Diyodu SMDJ Serisi 3000W 5V - 440V 13
