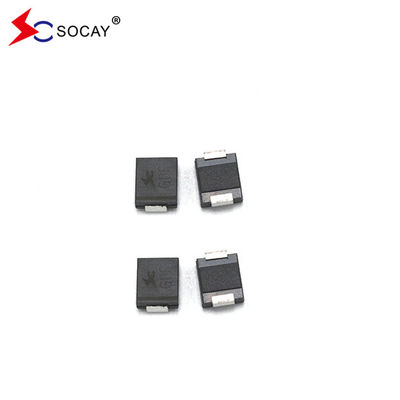

Geçici Baskı Diyotları TVS Diyotları SMDJ Geçici Voltaj Baskı Diyotları SMDJ36A

Geçici Baskı Diyotları TVS Diyotları SMDJ Geçici Voltaj Baskı Diyotları SMDJ36A

Veritabanı:SMDJ_v2107.1.pdf

SMDJ TVS Diyot Özellikleri:

u SMDJ TVS, tahta alanını optimize etmek için yüzey montajlı uygulamalarda kullanılabilir

U SMDJ TVS'nin sızıntı oranı düşük.

Bu SMDJ TVS tek yönlü bir bileşendir.

u Cam pasifleştirilmiş bağlantı

u Düşük indüktensi vardır

u SMDJ TVS mükemmel bir sıkıştırma yeteneğine sahiptir

u 3000W 10 × 1000μs dalga biçiminde en yüksek güç kapasitesi Tekrarlama hızı (iş döngüsü):0.01%

U Hızlı yanıt süresi: 0 Volt'tan VBR dakikasına kadar tipik olarak 1.0ps'ten az

u SMDJ TVS'nin tipik IR'si 12V üzerinde 5μA'dan azdır.

u Yüksek sıcaklıkta lehimleme: 260°C/40 saniye terminallerde

u Tipik maksimum sıcaklık katsayısı ΔVBR = 0,1% × VBR@25°C× ΔT

U Plastik paketin laboratuvar yanıcılığı 94V-0 vardır.

Mat teneke kurşunsuzdur

u SMDJ TVS Halogen içermiyor ve RoHS uyumludur

u Tipik arıza modu, aşırı belirtilen voltaj veya akımdan kısa

u Bıyık testi JEDEC JESD201A tablosu 4a ve 4c'ye göre yapılır.

u IEC-61000-4-2 ESD 15kV ((Hava), 8kV (Bağlantı)

u SMDJ TVS'nin IEC 61000-4-2 (IEC801-2) uyarınca veri hatlarının ESD koruması

U IEC 61000-4-4 (IEC801-4) uyarınca veri hatlarının EFT koruması
