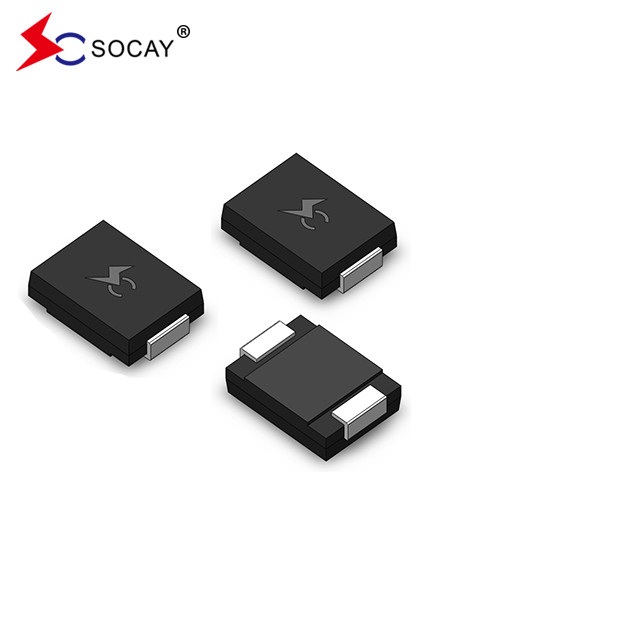

Toptan Satış Bileşenler Diyotlar TVS Diyot 15VWM 24.4VC DO214AB SMDJ SMDJ15CA
Veritabanı:SMDJ_v2107.1.pdf
Bileşenler TVS Diyotları Maksimum Reytingler (TA=25°C, aksi belirtilmedikçe):
TVS bileşenleri Parametreler | Simge | TVS bileşenleri Değer | Birim |
Bileşenler TVS 10/1000μs dalga biçimi ile en yüksek atım gücü dağıtımı (Şekil 1) (Not 1), (Note 2) |
PPPM |
3000 |
Watts |
Bileşenler TVS 10/1000μs dalga biçimi ile en yüksek atım akımı. (Not1,Fig.3) | Ben...PP | Sonraki Tabloya bakın | Amperler |
Bileşenler TVS Sınırsız Sıcaklık Lavabında Güç Çöklendirme TL=75°C | PM ((AV) | 6.0 | Watt |
En yüksek ileri dalgalanma akımı, 8.3ms tek yarı sinüs dalgası (3 not) | Ben...FSM | 300 | Amperler |
Sadece tek yönlü için 25A'daki maksimum anlık ileri voltaj (4 not) |
VF |
3.5/5.0 |
Voltaj |
Bileşenler TVS Çalışma bağlantısı ve depolama sıcaklık aralığı. | TJ, TSTG | -55 ile +150 arasında | °C |
Notlar:
1. Tekrarlanmayan akım atışı, Şekil 3'e göre ve T'den yukarı indirilmişA= Şekil 2'ye göre 25°C.
2. Her terminal için 5.0 mm x 5.0 mm (0.03 mm kalınlığında) Bakır Yataklar üzerine monte edilmiş.
3. 8.3ms tek yarı sinüs dalgası veya eşdeğer kare dalgası, Görev döngüsü = Dakikada en fazla 4 darbeler.
4. VFV için < 3,5VBR< 200V ve VFV için < 6,5VBR> 201V.
