Name: DO-214 Geçici Voltaj Baskı Diyotları 5.0SMDJ 5.0SMDJ30 5.0SMDJ30CA
Brand: SOCAY
SKU: 5.0SMDJ30CA
Rating: 4.8 (112 reviews)

Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi

Özellikleri

Teknik Özellikler

Ürün Adı: TVS Diyotları

Paket Türü: DO-214AB/SMC

Vrwm: 30V

Vbr@It (Min.): 33.3V

Vbr@It (Maks.): 36.8V

BT: 1mA

Vc@Ipp: 48.4V

Ipp: 104.34A

Ir@Vrwm: 5μA

Depolama Sıcaklık Aralığı: -55 ila +150 OC

Paket Türü: Yüzey Montajı

Vurgulamak:

DO-214 Geçici Voltaj Baskı Diyotları

Geçici Voltaj Baskı Diyotları 5.0SMDJ

5.0SMDJ30CA

Temel bilgiler

Menşe yeri: Shenzhen, Guangdong, Çin

Marka adı: SOCAY

Sertifika: UL,REACH,RoHS,ISO

Model numarası: 5.0SMDJ30CA

belge: Ürün Broşürü PDF

Ödeme & teslimat koşulları

Teslim süresi: 5-8 iş günü

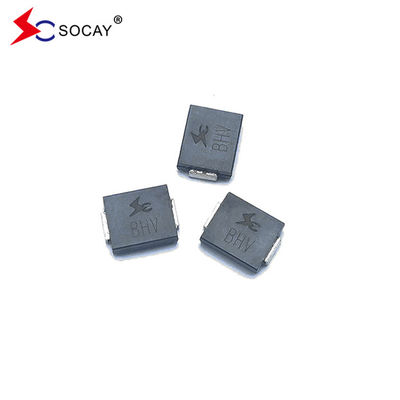

Fotoğraf Galerisi

DO-214 Geçici Voltaj Baskı Diyotları 5.0SMDJ 5.0SMDJ30 5.0SMDJ30CA

Ürün Açıklaması

Orijinal geçici gerilim bastırma diyotları DO-214 5.0SMDJ 5.0SMDJ30 5.0SMDJ30CA

Veritabanı:5.0SMDJ_v2107.1.pdf

Ağırlık	00.007 ons, 0.21 gram

Dava	JEDEC DO-214AB Plastik kalıplı cam üzerinde pasifleştirilmiş bağlantı

Kutupluk	Renkli bant katodları gösterir, bipolar hariç.

Terminal	JESD22-B102D'ye göre soldurulabilen mat teneke kaplama borular

Açıklama:

5.0SMDJ24CA, hassas elektronik ekipmanları yıldırım ve diğer geçici voltaj olaylarından kaynaklanan voltaj geçişlerinden korumak için özel olarak tasarlanmıştır.

Bölüm Numarası		İşaretleme		Geriye dön. Durdurma Voltaj V_R_WM (V)	Ayrımcılık VoltajV_BR (V) @ I_T		Test Mevcut Ben..._T (mA)	Maksimum Sıkıştırma Voltaj V_C @ I_PP(V)	Maksimum Zirve Nabız Mevcut Ben..._PP(A)	Maksimum Geriye dön. SızıntıBen..._R @V_RWM (μA)
Birlik	İki.	UNi	İki.		MIN	Max
- Evet.	5.0SMDJ8.0CA	- Evet.	5BDP	8.0	8.89	9.83	1	13.6	367.60	100
5.0SMDJ11A	5.0SMDJ11CA	5PDX	5BDX	11.0	12.20	13.50	1	18.2	277.47	800
5.0SMDJ12A	5.0SMDJ12CA	5PDZ	5BDZ	12.0	13.30	14.70	1	19.9	253.77	800
5.0SMDJ13A	5.0SMDJ13CA	5PEE	5BEE	13.0	14.40	15.90	1	21.5	234.88	500
5.0SMDJ14A	5.0SMDJ14CA	5PEG	5BEG	14.0	15.60	17.20	1	23.2	217.67	200
5.0SMDJ15A	5.0SMDJ15CA	5PEK	5BEK	15.0	16.70	18.50	1	24.4	206.97	100
5.0SMDJ16A	5.0SMDJ16CA	5PEM	5BEM	16.0	17.80	19.70	1	26.0	194.23	50
5.0SMDJ17A	5.0SMDJ17CA	5PEP	5BEP	17.0	18.90	20.90	1	27.6	182.97	20
5.0SMDJ18A	5.0SMDJ18CA	5PER	5BER	18.0	20.00	22.10	1	29.2	172.95	10
5.0SMDJ19A	5.0SMDJ19CA	5PET	5BET	19.0	21.10	23.30	1	30.8	164.07	10
5.0SMDJ20A	5.0SMDJ20CA	5PEV	5BEV	20.0	22.20	24.50	1	32.4	155.86	5
5.0SMDJ22A	5.0SMDJ22CA	5PEX	5BEX	22.0	24.40	26.90	1	35.5	142.25	5
5.0SMDJ24A	5.0SMDJ24CA	5PEZ	5BEZ	24.0	26.70	29.50	1	38.9	129.82	5
5.0SMDJ26A	5.0SMDJ26CA	5PFE	5BFE	26.0	28.90	31.90	1	42.1	119.95	5
5.0SMDJ28A	5.0SMDJ28CA	5PFG	5BFG	28.0	31.10	34.40	1	45.4	111.23	5
5.0SMDJ30A	5.0SMDJ30CA	5PFK	5BFK	30.0	33.30	36.80	1	48.4	104.34	5
5.0SMDJ33A	5.0SMDJ33CA	5PFM	5BFM	33.0	36.70	40.60	1	53.3	94.75	5
5.0SMDJ36A	5.0SMDJ36CA	5PFP	5BFP	36.0	40.00	44.20	1	58.1	86.92	5
5.0SMDJ40A	5.0SMDJ40CA	5PFR	5BFR	40.0	44.40	49.10	1	64.5	78.29	5
5.0SMDJ43A	5.0SMDJ43CA	5PFT	5BFT	43.0	47.80	52.80	1	69.4	72.77	5
5.0SMDJ45A	5.0SMDJ45CA	5PFV	5BFV	45.0	50.00	55.30	1	72.7	69.46	5
5.0SMDJ48A	5.0SMDJ48CA	5PFX	5BFX	48.0	53.30	58.90	1	77.4	65.25	5
5.0SMDJ51A	5.0SMDJ51CA	5PFZ	5BFZ	51.0	56.70	62.70	1	82.4	61.29	5
5.0SMDJ54A	5.0SMDJ54CA	5PGE	5BGE	54.0	60.00	66.30	1	87.1	57.98	5
5.0SMDJ58A	5.0SMDJ58CA	5PGG	5BGG	58.0	64.40	71.20	1	93.6	53.95	5

5.0SMDJ60A	5.0SMDJ60CA	5PGK	5BGK	60.0	66.70	73.70	1	96.8	52.17	5
5.0SMDJ64A	5.0SMDJ64CA	5PGM	5BGM	64.0	71.10	78.60	1	103.0	49.03	5
5.0SMDJ70A	5.0SMDJ70CA	5PGP	5BGP	70.0	77.80	86.00	1	113.0	44.69	5
5.0SMDJ75A	5.0SMDJ75CA	5PGR	5BGR	75.0	83.30	92.10	1	121.0	41.74	5
5.0SMDJ78A	5.0SMDJ78CA	5PGT	5BGT	78.0	86.70	95.80	1	126.0	40.08	5
5.0SMDJ80A	5.0SMDJ80CA	5PGB	5BGB	80.0	88.80	97.60	1	129.6	38.97	5
5.0SMDJ85A	5.0SMDJ85CA	5PGV	5BGV	85.0	94.40	104.00	1	137.0	36.86	5
5.0SMDJ90A	5.0SMDJ90CA	5PGX	5BGX	90.0	100.00	111.00	1	146.0	34.59	5
5.0SMDJ100A	5.0SMDJ100CA	5PGZ	5BGZ	100.0	111.00	123.00	1	162.0	31.17	5
5.0SMDJ110A	5.0SMDJ110CA	5PHE	5BHE	110.0	122.00	135.00	1	177.0	28.53	5
5.0SMDJ120A	5.0SMDJ120CA	5PHG	5BHG	120.0	133.00	147.00	1	193.0	26.17	5
5.0SMDJ130A	5.0SMDJ130CA	5PHK	5BHK	130.0	144.00	159.00	1	209.0	24.16	5
5.0SMDJ140A	5.0SMDJ140CA	5PHB	5BHB	140.0	155.00	171.00	1	226.8	22.27	5
5.0SMDJ150A	5.0SMDJ150CA	5PHM	5BHM	150.0	167.00	185.00	1	243.0	20.78	5
5.0SMDJ160A	5.0SMDJ160CA	5PHP	5BHP	160.0	178.00	197.00	1	259.0	19.50	5
5.0SMDJ170A	5.0SMDJ170CA	5PHR	5BHR	170.0	189.00	209.00	1	275.0	18.36	5
5.0SMDJ180A	5.0SMDJ180CA	5PHT	5BHT	180.0	201.00	220.00	1	291.6	17.32	5
5.0SMDJ190A	5.0SMDJ190CA	5PHV	5BHV	190.0	211.00	232.00	1	307.8	16.41	5
5.0SMDJ200A	5.0SMDJ200CA	5PHW	5BHW	200.0	224.00	247.00	1	324.0	9.26	5
5.0SMDJ220A	5.0SMDJ220CA	5PHX	5BHX	220.0	246.00	272.00	1	356.0	8.43	5
5.0SMDJ250A	5.0SMDJ250CA	5PHZ	5BHZ	250.0	279.00	309.00	1	405.0	7.41	5
5.0SMDJ300A	5.0SMDJ300CA	5PJE	5BJE	300.0	335.00	371.00	1	486.0	6.17	5
5.0SMDJ350A	5.0SMDJ350CA	5PJG	5BJG	350.0	391.00	432.00	1	567.0	5.29	5
5.0SMDJ400A	5.0SMDJ400CA	5PJK	5BJK	400.0	447.00	494.00	1	648.0	4.63	5
5.0SMDJ440A	5.0SMDJ440CA	5PJM	5BJM	440.0	492.00	543.00	1	713.0	4.21	5

Özellikleri:

U kart alanını optimize etmek için yüzeye monte uygulamalar için

U Düşük sızıntı

u Tek ve iki yönlü birim

u Cam pasifleştirilmiş bağlantı

U Düşük indüktansa

u Mükemmel sıkıştırma yeteneği

u 5000W 10 × 1000μs dalga biçiminde en yüksek güç kapasitesi Tekrarlama hızı (iş döngüsü):0.01%

u Hızlı yanıt süresi: 0 Volt'tan V'ye kadar tipik olarak 1.0ps'den az_BRdakikası

U Tipik I_R25V'den fazla 5μA'dan az.

u Yüksek sıcaklıkta lehimleme: 260°C/40 saniye terminallerde

u Tipik maksimum sıcaklık katsayısı ΔV_BR= 0,1% × V_BR@25°C× ΔT

U Plastik paketin laboratuvar yanıcılığı 94V-0 vardır.

Mat teneke kurşunsuzdur

u Halogensiz ve RoHS uyumlu

u Tipik arıza modu, aşırı belirtilen voltaj veya akımdan kısa

u Bıyık testi JEDEC JESD201A tablosu 4a ve 4c'ye göre yapılır.

u IEC-61000-4-2 ESD 15kV ((Hava), 8kV (Bağlantı)

U IEC 61000-4-2 (IEC801-2) uyarınca veri hatlarının ESD koruması

U IEC 61000-4-4 (IEC801-4) uyarınca veri hatlarının EFT koruması

Uygulamalar:

TVS cihazları I/O arayüzlerinin, VCC otobüsünün ve Telekom, Bilgisayar, Endüstriyel ve Tüketici elektronik uygulamalarında kullanılan diğer savunmasız devrelerin korunması için idealdir.

Maksimum Güçlendirme (AB=25°C, aksi belirtilmedikçe)

Parametreler	Simge	Değer	Birim
10/1000μs dalga biçimi ile zirve atış gücü dağılımı (Şekil.1) (Not 1), (Note 2)	P_PPM	5000	W
10/1000μs dalga biçimi ile zirve atış akımı. (Note1,Fig.3)	Ben..._PP	Sonraki Tabloya bakın	A
Sınırsız Sıcaklık Lavabı'nda Güç Çöpü T_L=75°C	P_M(AV)	6.5	W
En yüksek ileri dalgalanma akımı, 8.3ms tek yarı sinüs dalgası (3 not)	Ben..._FSM	300	A
Sadece tek yönlü için 25A'daki maksimum anlık ileri voltaj (4 not)	V_F	3.5/5.0	V
İşleme bağlantısı ve depolama sıcaklık aralığı.	T_J, T_STG	-55 ile +150 arasında	°C
Notlar: 1. Tekrarlanmayan akım atışı, Şekil 3'e göre ve T'den yukarı indirilmiş_A= Şekil 2'ye göre 25°C. 2. Her terminal için 5.0 mm x 5.0 mm (0.03 mm kalınlığında) Bakır Yataklar üzerine monte edilmiş. 3. 8.3ms tek yarı sinüs dalgası veya eşdeğer kare dalgası, Görev döngüsü = Dakikada en fazla 4 darbeler. 4. V_FV için < 3,5V_BR< 200V ve V_FV için < 6,5V_BR> 201V.
