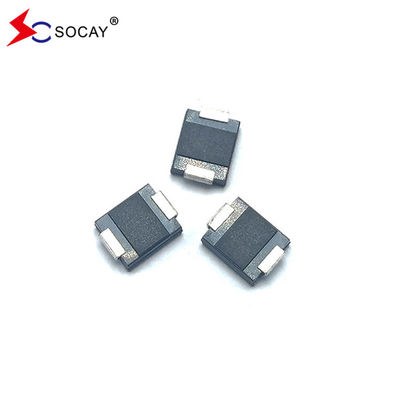

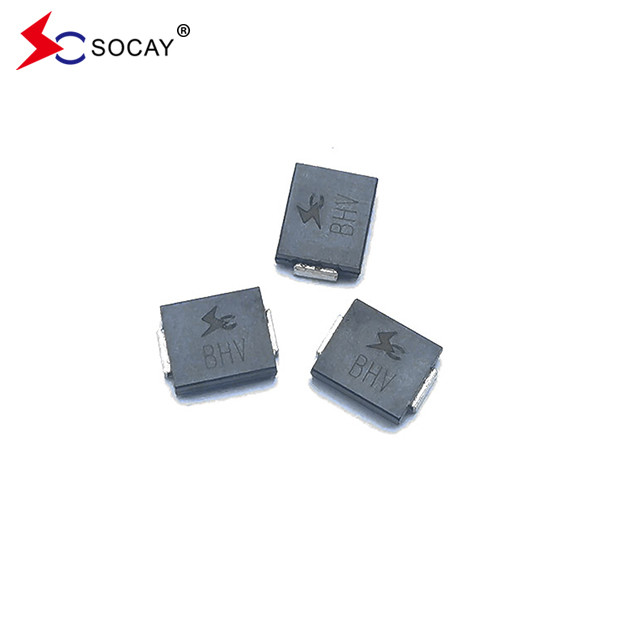

SOCAY Tek yönlü TVS 5.0SMDJ33A, tablo alanını optimize etmek için yüzeye monte edilmiş uygulamalar için
Veritabanı:5.0SMDJ_v2107.1.pdf
Sıcaklık Döngüsü | JESD22-A104 |
Basınçlı Tencere | JESD22-A102 |
Yüksek sıcaklıkta saklama | JESD22-A103 |
HTRB | JESD22-A108 |
Isı Şoku | JESD22-A106 |
Bölüm Numarası | İşaretleme |
Geriye dön. Durdurma Voltaj VRWM (V) |
Ayrımcılık VoltajVBR (V) @ IT |
Test Mevcut Ben...T (mA) |
Maksimum Sıkıştırma Voltaj VC @ IPP(V) |
Maksimum Zirve Nabız Mevcut Ben...PP(A) |
Maksimum Geriye dön. SızıntıBen...R @VRWM (μA) |
|||
Birlik | İki. | UNi | İki. | MIN | Max | |||||
- Evet. | 5.0SMDJ8.0CA | - Evet. | 5BDP | 8.0 | 8.89 | 9.83 | 1 | 13.6 | 367.60 | 100 |
5.0SMDJ11A | 5.0SMDJ11CA | 5PDX | 5BDX | 11.0 | 12.20 | 13.50 | 1 | 18.2 | 277.47 | 800 |
5.0SMDJ12A | 5.0SMDJ12CA | 5PDZ | 5BDZ | 12.0 | 13.30 | 14.70 | 1 | 19.9 | 253.77 | 800 |
5.0SMDJ13A | 5.0SMDJ13CA | 5PEE | 5BEE | 13.0 | 14.40 | 15.90 | 1 | 21.5 | 234.88 | 500 |
5.0SMDJ14A | 5.0SMDJ14CA | 5PEG | 5BEG | 14.0 | 15.60 | 17.20 | 1 | 23.2 | 217.67 | 200 |
5.0SMDJ15A | 5.0SMDJ15CA | 5PEK | 5BEK | 15.0 | 16.70 | 18.50 | 1 | 24.4 | 206.97 | 100 |
5.0SMDJ16A | 5.0SMDJ16CA | 5PEM | 5BEM | 16.0 | 17.80 | 19.70 | 1 | 26.0 | 194.23 | 50 |
5.0SMDJ17A | 5.0SMDJ17CA | 5PEP | 5BEP | 17.0 | 18.90 | 20.90 | 1 | 27.6 | 182.97 | 20 |
5.0SMDJ18A | 5.0SMDJ18CA | 5PER | 5BER | 18.0 | 20.00 | 22.10 | 1 | 29.2 | 172.95 | 10 |
5.0SMDJ19A | 5.0SMDJ19CA | 5PET | 5BET | 19.0 | 21.10 | 23.30 | 1 | 30.8 | 164.07 | 10 |
5.0SMDJ20A | 5.0SMDJ20CA | 5PEV | 5BEV | 20.0 | 22.20 | 24.50 | 1 | 32.4 | 155.86 | 5 |
5.0SMDJ22A | 5.0SMDJ22CA | 5PEX | 5BEX | 22.0 | 24.40 | 26.90 | 1 | 35.5 | 142.25 | 5 |
5.0SMDJ24A | 5.0SMDJ24CA | 5PEZ | 5BEZ | 24.0 | 26.70 | 29.50 | 1 | 38.9 | 129.82 | 5 |
5.0SMDJ26A | 5.0SMDJ26CA | 5PFE | 5BFE | 26.0 | 28.90 | 31.90 | 1 | 42.1 | 119.95 | 5 |
5.0SMDJ28A | 5.0SMDJ28CA | 5PFG | 5BFG | 28.0 | 31.10 | 34.40 | 1 | 45.4 | 111.23 | 5 |
5.0SMDJ30A | 5.0SMDJ30CA | 5PFK | 5BFK | 30.0 | 33.30 | 36.80 | 1 | 48.4 | 104.34 | 5 |
5.0SMDJ33A | 5.0SMDJ33CA | 5PFM | 5BFM | 33.0 | 36.70 | 40.60 | 1 | 53.3 | 94.75 | 5 |
5.0SMDJ36A | 5.0SMDJ36CA | 5PFP | 5BFP | 36.0 | 40.00 | 44.20 | 1 | 58.1 | 86.92 | 5 |
5.0SMDJ40A | 5.0SMDJ40CA | 5PFR | 5BFR | 40.0 | 44.40 | 49.10 | 1 | 64.5 | 78.29 | 5 |
5.0SMDJ43A | 5.0SMDJ43CA | 5PFT | 5BFT | 43.0 | 47.80 | 52.80 | 1 | 69.4 | 72.77 | 5 |
5.0SMDJ45A | 5.0SMDJ45CA | 5PFV | 5BFV | 45.0 | 50.00 | 55.30 | 1 | 72.7 | 69.46 | 5 |
5.0SMDJ48A | 5.0SMDJ48CA | 5PFX | 5BFX | 48.0 | 53.30 | 58.90 | 1 | 77.4 | 65.25 | 5 |
5.0SMDJ51A | 5.0SMDJ51CA | 5PFZ | 5BFZ | 51.0 | 56.70 | 62.70 | 1 | 82.4 | 61.29 | 5 |
5.0SMDJ54A | 5.0SMDJ54CA | 5PGE | 5BGE | 54.0 | 60.00 | 66.30 | 1 | 87.1 | 57.98 | 5 |
5.0SMDJ58A | 5.0SMDJ58CA | 5PGG | 5BGG | 58.0 | 64.40 | 71.20 | 1 | 93.6 | 53.95 | 5 |
5.0SMDJ60A | 5.0SMDJ60CA | 5PGK | 5BGK | 60.0 | 66.70 | 73.70 | 1 | 96.8 | 52.17 | 5 |
5.0SMDJ64A | 5.0SMDJ64CA | 5PGM | 5BGM | 64.0 | 71.10 | 78.60 | 1 | 103.0 | 49.03 | 5 |
5.0SMDJ70A | 5.0SMDJ70CA | 5PGP | 5BGP | 70.0 | 77.80 | 86.00 | 1 | 113.0 | 44.69 | 5 |
5.0SMDJ75A | 5.0SMDJ75CA | 5PGR | 5BGR | 75.0 | 83.30 | 92.10 | 1 | 121.0 | 41.74 | 5 |
5.0SMDJ78A | 5.0SMDJ78CA | 5PGT | 5BGT | 78.0 | 86.70 | 95.80 | 1 | 126.0 | 40.08 | 5 |
5.0SMDJ80A | 5.0SMDJ80CA | 5PGB | 5BGB | 80.0 | 88.80 | 97.60 | 1 | 129.6 | 38.97 | 5 |
5.0SMDJ85A | 5.0SMDJ85CA | 5PGV | 5BGV | 85.0 | 94.40 | 104.00 | 1 | 137.0 | 36.86 | 5 |
5.0SMDJ90A | 5.0SMDJ90CA | 5PGX | 5BGX | 90.0 | 100.00 | 111.00 | 1 | 146.0 | 34.59 | 5 |
5.0SMDJ100A | 5.0SMDJ100CA | 5PGZ | 5BGZ | 100.0 | 111.00 | 123.00 | 1 | 162.0 | 31.17 | 5 |
5.0SMDJ110A | 5.0SMDJ110CA | 5PHE | 5BHE | 110.0 | 122.00 | 135.00 | 1 | 177.0 | 28.53 | 5 |
5.0SMDJ120A | 5.0SMDJ120CA | 5PHG | 5BHG | 120.0 | 133.00 | 147.00 | 1 | 193.0 | 26.17 | 5 |
5.0SMDJ130A | 5.0SMDJ130CA | 5PHK | 5BHK | 130.0 | 144.00 | 159.00 | 1 | 209.0 | 24.16 | 5 |
5.0SMDJ140A | 5.0SMDJ140CA | 5PHB | 5BHB | 140.0 | 155.00 | 171.00 | 1 | 226.8 | 22.27 | 5 |
5.0SMDJ150A | 5.0SMDJ150CA | 5PHM | 5BHM | 150.0 | 167.00 | 185.00 | 1 | 243.0 | 20.78 | 5 |
5.0SMDJ160A | 5.0SMDJ160CA | 5PHP | 5BHP | 160.0 | 178.00 | 197.00 | 1 | 259.0 | 19.50 | 5 |
5.0SMDJ170A | 5.0SMDJ170CA | 5PHR | 5BHR | 170.0 | 189.00 | 209.00 | 1 | 275.0 | 18.36 | 5 |
5.0SMDJ180A | 5.0SMDJ180CA | 5PHT | 5BHT | 180.0 | 201.00 | 220.00 | 1 | 291.6 | 17.32 | 5 |
5.0SMDJ190A | 5.0SMDJ190CA | 5PHV | 5BHV | 190.0 | 211.00 | 232.00 | 1 | 307.8 | 16.41 | 5 |
5.0SMDJ200A | 5.0SMDJ200CA | 5PHW | 5BHW | 200.0 | 224.00 | 247.00 | 1 | 324.0 | 9.26 | 5 |
5.0SMDJ220A | 5.0SMDJ220CA | 5PHX | 5BHX | 220.0 | 246.00 | 272.00 | 1 | 356.0 | 8.43 | 5 |
5.0SMDJ250A | 5.0SMDJ250CA | 5PHZ | 5BHZ | 250.0 | 279.00 | 309.00 | 1 | 405.0 | 7.41 | 5 |
5.0SMDJ300A | 5.0SMDJ300CA | 5PJE | 5BJE | 300.0 | 335.00 | 371.00 | 1 | 486.0 | 6.17 | 5 |
5.0SMDJ350A | 5.0SMDJ350CA | 5PJG | 5BJG | 350.0 | 391.00 | 432.00 | 1 | 567.0 | 5.29 | 5 |
5.0SMDJ400A | 5.0SMDJ400CA | 5PJK | 5BJK | 400.0 | 447.00 | 494.00 | 1 | 648.0 | 4.63 | 5 |
5.0SMDJ440A | 5.0SMDJ440CA | 5PJM | 5BJM | 440.0 | 492.00 | 543.00 | 1 | 713.0 | 4.21 | 5 |
Diyot seçme yöntemi
1Müşterinin ürününü, çalışma voltajını, uygulama bağlantı noktasını, koruma seviyesini bilmek.
2Aygıtın VRWM (iş gerilimi) değeri ≥ müşteri devresindeki normal çalışma
3.VC (kaplama voltajı) değeri < arka uç çip için maksimum voltaj
4Uygulamanın paketini ve gücünü uygulama bağlantı noktasına ve koruma seviyesine göre seçin.
Uygulamalar:
TVS cihazları I/O arayüzlerinin, VCC otobüsünün ve Telekom, Bilgisayar, Endüstriyel ve Tüketici elektronik uygulamalarında kullanılan diğer savunmasız devrelerin korunması için idealdir.
Maksimum Güçlendirme (AB=25°C, aksi belirtilmedikçe) | |||
Parametreler | Simge | Değer | Birim |
10/1000μs dalga biçimi ile zirve atış gücü dağılımı (Şekil.1) (Not 1), (Note 2) | PPPM | 5000 | W |
10/1000μs dalga biçimi ile zirve atış akımı. (Note1,Fig.3) | Ben...PP | Sonraki Tabloya bakın | A |
Sınırsız Sıcaklık Lavabı'nda Güç Çöpü TL=75°C | PM(AV) | 6.5 | W |
En yüksek ileri dalgalanma akımı, 8.3ms tek yarı sinüs dalgası (3 not) | Ben...FSM | 300 | A |
Sadece tek yönlü için 25A'daki maksimum anlık ileri voltaj (4 not) | VF | 3.5/5.0 | V |
İşleme bağlantısı ve depolama sıcaklık aralığı. | TJ, TSTG | -55 ile +150 arasında | °C |
Notlar: 1. Tekrarlanmayan akım atışı, Şekil 3'e göre ve T'den yukarı indirilmişA= Şekil 2'ye göre 25°C. 2. Her terminal için 5.0 mm x 5.0 mm (0.03 mm kalınlığında) Bakır Yataklar üzerine monte edilmiş. 3. 8.3ms tek yarı sinüs dalgası veya eşdeğer kare dalgası, Görev döngüsü = Dakikada en fazla 4 darbeler. 4. VFV için < 3,5VBR< 200V ve VFV için < 6,5VBR> 201V. |
SOCAY'nin ana ürünleri tam bir yelpazeden oluşmaktadır.Seramik gaz boşaltma boruları (GDT), geçici baskı diyotları (TVS Diyotları), ESD baskı cihazı, tiristor dalgalanma baskı cihazları (TSS), kıvılcım boşluğu koruyucuları (SPG), varistörler (MOV), çip varistörleri (MLV),PTC yeniden ayarlanabilir sigorta, Negatif sıcaklık katsayısı termistörleri (NTC Termistörleri), Chip Bead, Schottky Diyotları, Zener Diyotları vb.Biz size devre koruma alanında tek durak hizmetleri sağlayacağızMükemmel kalitesi ve hizmeti ile SOCAY, müşterilerden geniş bir övgü ve endüstrinin saygısını kazandı.
