24V iki yönlü geçici gerilim bastırıcı Diyot 5.0SMDJ24CA 38.9VC SMD ambalajı

500 adet
MOQ
negotiable
fiyat
24V iki yönlü geçici gerilim bastırıcı Diyot 5.0SMDJ24CA 38.9VC SMD ambalajı
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi
Özellikleri
Teknik Özellikler
Ürün Adı: TVS Diyotları
Paket Türü: DO-214AB/SMC
Vrwm: 24.0V
Vbr@It (Min.): 26.70V
Vbr@It (Maks.): 29.50V
BT: 1mA
Vc@Ipp: 38.9V
Ipp: 129.82A
Ir@Vrwm: 5μA
Depolama Sıcaklık Aralığı: -55 ila +150 OC
Vurgulamak:

İki yönlü geçici gerilim bastırıcı diyot

,

24V geçici gerilim bastırıcı diyot

,

5.0SMDJ24CA

Temel bilgiler
Menşe yeri: Shenzhen, Guangdong, Çin
Marka adı: SOCAY
Sertifika: UL,REACH,RoHS,ISO
Model numarası: 5.0SMDJ24CA
Ödeme & teslimat koşulları
Teslim süresi: 5-8 iş günü
Ürün Açıklaması

24V iki yönlü SMD ambalaj geçici gerilim bastırıcı 5.0SMDJ24CA 38.9VC



Veritabanı:5.0SMDJ_v2107.1.pdf



Ağırlık 00.007 ons, 0.21 gram

Dava JEDEC DO-214AB Plastik kalıplı cam pasifleştirilmiş bağlantı

Kutupluk Renkli bant katodları gösterir, bipolar hariç.

Terminal JESD22-B102D'ye göre soldurulabilen mat teneke kaplama borular



Açıklama:

5.0SMDJ24CA, hassas elektronik ekipmanları yıldırım ve diğer geçici voltaj olaylarından kaynaklanan voltaj geçişlerinden korumak için özel olarak tasarlanmıştır.



Bölüm Numarası İşaretleme

Geriye dön.

Durdurma

Voltaj VRWM (V)

Ayrımcılık

VoltajVBR (V)

@ IT

Test

Mevcut

Ben...T (mA)

Maksimum

Sıkıştırma

Voltaj VC @ IPP(V)

Maksimum

Zirve

Nabız

Mevcut Ben...PP(A)

Maksimum

Geriye dön.

SızıntıBen...R

@VRWM A)

Birlik İki. UNi İki.   MIN Max
- Evet. 5.0SMDJ8.0CA - Evet. 5BDP 8.0 8.89 9.83 1 13.6 367.60 100
5.0SMDJ11A 5.0SMDJ11CA 5PDX 5BDX 11.0 12.20 13.50 1 18.2 277.47 800
5.0SMDJ12A 5.0SMDJ12CA 5PDZ 5BDZ 12.0 13.30 14.70 1 19.9 253.77 800
5.0SMDJ13A 5.0SMDJ13CA 5PEE 5BEE 13.0 14.40 15.90 1 21.5 234.88 500
5.0SMDJ14A 5.0SMDJ14CA 5PEG 5BEG 14.0 15.60 17.20 1 23.2 217.67 200
5.0SMDJ15A 5.0SMDJ15CA 5PEK 5BEK 15.0 16.70 18.50 1 24.4 206.97 100
5.0SMDJ16A 5.0SMDJ16CA 5PEM 5BEM 16.0 17.80 19.70 1 26.0 194.23 50
5.0SMDJ17A 5.0SMDJ17CA 5PEP 5BEP 17.0 18.90 20.90 1 27.6 182.97 20
5.0SMDJ18A 5.0SMDJ18CA 5PER 5BER 18.0 20.00 22.10 1 29.2 172.95 10
5.0SMDJ19A 5.0SMDJ19CA 5PET 5BET 19.0 21.10 23.30 1 30.8 164.07 10
5.0SMDJ20A 5.0SMDJ20CA 5PEV 5BEV 20.0 22.20 24.50 1 32.4 155.86 5
5.0SMDJ22A 5.0SMDJ22CA 5PEX 5BEX 22.0 24.40 26.90 1 35.5 142.25 5
5.0SMDJ24A 5.0SMDJ24CA 5PEZ 5BEZ 24.0 26.70 29.50 1 38.9 129.82 5
5.0SMDJ26A 5.0SMDJ26CA 5PFE 5BFE 26.0 28.90 31.90 1 42.1 119.95 5
5.0SMDJ28A 5.0SMDJ28CA 5PFG 5BFG 28.0 31.10 34.40 1 45.4 111.23 5
5.0SMDJ30A 5.0SMDJ30CA 5PFK 5BFK 30.0 33.30 36.80 1 48.4 104.34 5
5.0SMDJ33A 5.0SMDJ33CA 5PFM 5BFM 33.0 36.70 40.60 1 53.3 94.75 5
5.0SMDJ36A 5.0SMDJ36CA 5PFP 5BFP 36.0 40.00 44.20 1 58.1 86.92 5
5.0SMDJ40A 5.0SMDJ40CA 5PFR 5BFR 40.0 44.40 49.10 1 64.5 78.29 5
5.0SMDJ43A 5.0SMDJ43CA 5PFT 5BFT 43.0 47.80 52.80 1 69.4 72.77 5
5.0SMDJ45A 5.0SMDJ45CA 5PFV 5BFV 45.0 50.00 55.30 1 72.7 69.46 5
5.0SMDJ48A 5.0SMDJ48CA 5PFX 5BFX 48.0 53.30 58.90 1 77.4 65.25 5
5.0SMDJ51A 5.0SMDJ51CA 5PFZ 5BFZ 51.0 56.70 62.70 1 82.4 61.29 5
5.0SMDJ54A 5.0SMDJ54CA 5PGE 5BGE 54.0 60.00 66.30 1 87.1 57.98 5
5.0SMDJ58A 5.0SMDJ58CA 5PGG 5BGG 58.0 64.40 71.20 1 93.6 53.95 5
5.0SMDJ60A 5.0SMDJ60CA 5PGK 5BGK 60.0 66.70 73.70 1 96.8 52.17 5
5.0SMDJ64A 5.0SMDJ64CA 5PGM 5BGM 64.0 71.10 78.60 1 103.0 49.03 5
5.0SMDJ70A 5.0SMDJ70CA 5PGP 5BGP 70.0 77.80 86.00 1 113.0 44.69 5
5.0SMDJ75A 5.0SMDJ75CA 5PGR 5BGR 75.0 83.30 92.10 1 121.0 41.74 5
5.0SMDJ78A 5.0SMDJ78CA 5PGT 5BGT 78.0 86.70 95.80 1 126.0 40.08 5
5.0SMDJ80A 5.0SMDJ80CA 5PGB 5BGB 80.0 88.80 97.60 1 129.6 38.97 5
5.0SMDJ85A 5.0SMDJ85CA 5PGV 5BGV 85.0 94.40 104.00 1 137.0 36.86 5
5.0SMDJ90A 5.0SMDJ90CA 5PGX 5BGX 90.0 100.00 111.00 1 146.0 34.59 5
5.0SMDJ100A 5.0SMDJ100CA 5PGZ 5BGZ 100.0 111.00 123.00 1 162.0 31.17 5
5.0SMDJ110A 5.0SMDJ110CA 5PHE 5BHE 110.0 122.00 135.00 1 177.0 28.53 5
5.0SMDJ120A 5.0SMDJ120CA 5PHG 5BHG 120.0 133.00 147.00 1 193.0 26.17 5
5.0SMDJ130A 5.0SMDJ130CA 5PHK 5BHK 130.0 144.00 159.00 1 209.0 24.16 5
5.0SMDJ140A 5.0SMDJ140CA 5PHB 5BHB 140.0 155.00 171.00 1 226.8 22.27 5
5.0SMDJ150A 5.0SMDJ150CA 5PHM 5BHM 150.0 167.00 185.00 1 243.0 20.78 5
5.0SMDJ160A 5.0SMDJ160CA 5PHP 5BHP 160.0 178.00 197.00 1 259.0 19.50 5
5.0SMDJ170A 5.0SMDJ170CA 5PHR 5BHR 170.0 189.00 209.00 1 275.0 18.36 5
5.0SMDJ180A 5.0SMDJ180CA 5PHT 5BHT 180.0 201.00 220.00 1 291.6 17.32 5
5.0SMDJ190A 5.0SMDJ190CA 5PHV 5BHV 190.0 211.00 232.00 1 307.8 16.41 5
5.0SMDJ200A 5.0SMDJ200CA 5PHW 5BHW 200.0 224.00 247.00 1 324.0 9.26 5
5.0SMDJ220A 5.0SMDJ220CA 5PHX 5BHX 220.0 246.00 272.00 1 356.0 8.43 5
5.0SMDJ250A 5.0SMDJ250CA 5PHZ 5BHZ 250.0 279.00 309.00 1 405.0 7.41 5
5.0SMDJ300A 5.0SMDJ300CA 5PJE 5BJE 300.0 335.00 371.00 1 486.0 6.17 5
5.0SMDJ350A 5.0SMDJ350CA 5PJG 5BJG 350.0 391.00 432.00 1 567.0 5.29 5
5.0SMDJ400A 5.0SMDJ400CA 5PJK 5BJK 400.0 447.00 494.00 1 648.0 4.63 5
5.0SMDJ440A 5.0SMDJ440CA 5PJM 5BJM 440.0 492.00 543.00 1 713.0 4.21 5



Özellikleri:

U kart alanını optimize etmek için yüzeye monte uygulamalar için

U Düşük sızıntı

u Tek ve iki yönlü birim

u Cam pasifleştirilmiş bağlantı

U Düşük indüktansa

u Mükemmel sıkıştırma yeteneği

u 5000W 10 × 1000μs dalga biçiminde en yüksek güç kapasitesi Tekrarlama hızı (iş döngüsü):0.01%

u Hızlı yanıt süresi: 0 Volt'tan V'ye kadar tipik olarak 1.0ps'den azBRdakikası

U Tipik IR25V'den fazla 5μA'dan az.

u Yüksek sıcaklıkta lehimleme: 260°C/40 saniye terminallerde

u Tipik maksimum sıcaklık katsayısı ΔVBR= 0,1% × VBR@25°C× ΔT

U Plastik paketin laboratuvar yanıcılığı 94V-0 vardır.

Mat teneke kurşunsuzdur

u Halogensiz ve RoHS uyumlu

u Tipik arıza modu, aşırı belirtilen voltaj veya akımdan kısa

u Bıyık testi JEDEC JESD201A tablosu 4a ve 4c'ye göre yapılır.

u IEC-61000-4-2 ESD 15kV ((Hava), 8kV (Bağlantı)

U IEC 61000-4-2 (IEC801-2) uyarınca veri hatlarının ESD koruması

U IEC 61000-4-4 (IEC801-4) uyarınca veri hatlarının EFT koruması





Uygulamalar:

TVS cihazları I/O arayüzlerinin, VCC otobüsünün ve Telekom, Bilgisayar, Endüstriyel ve Tüketici elektronik uygulamalarında kullanılan diğer savunmasız devrelerin korunması için idealdir.





Maksimum Güçlendirme (AB=25°C, aksi belirtilmedikçe)

Parametreler Simge Değer Birim
10/1000μs dalga biçimi ile zirve atış gücü dağılımı (Şekil.1) (Not 1), (Note 2) PPPM 5000 W
10/1000μs dalga biçimi ile zirve atış akımı. (Note1,Fig.3) Ben...PP Sonraki Tabloya bakın A
Sınırsız Sıcaklık Lavabı'nda Güç Çöpü TL=75°C PM(AV) 6.5 W
En yüksek ileri dalgalanma akımı, 8.3ms tek yarı sinüs dalgası (3 not) Ben...FSM 300 A
Sadece tek yönlü için 25A'daki maksimum anlık ileri voltaj (4 not) VF 3.5/5.0 V
İşleme bağlantısı ve depolama sıcaklık aralığı. TJ, TSTG -55 ile +150 arasında °C

Notlar:

1. Tekrarlanmayan akım atışı, Şekil 3'e göre ve T'den yukarı indirilmişA= Şekil 2'ye göre 25°C.

2. Her terminal için 5.0 mm x 5.0 mm (0.03 mm kalınlığında) Bakır Yataklar üzerine monte edilmiş.

3. 8.3ms tek yarı sinüs dalgası veya eşdeğer kare dalgası, Görev döngüsü = Dakikada en fazla 4 darbeler.

4. VFV için < 3,5VBR< 200V ve VFV için < 6,5VBR> 201V.

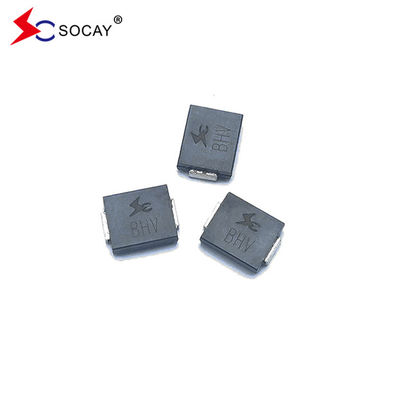

24V iki yönlü geçici gerilim bastırıcı Diyot 5.0SMDJ24CA 38.9VC SMD ambalajı 0

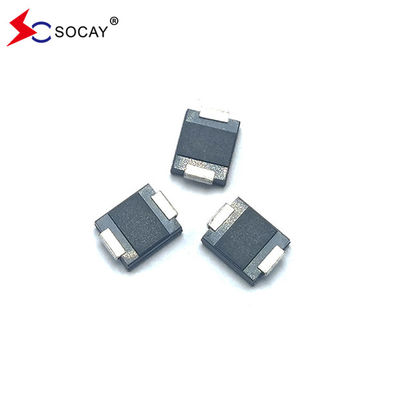

24V iki yönlü geçici gerilim bastırıcı Diyot 5.0SMDJ24CA 38.9VC SMD ambalajı 1
