VRWM 64V Tek yönlü Yüzey Montajı TVS Diyot SMAJ64A, Ücretsiz Koruma Planı Sağlandı

5000 adet.
MOQ
negotiable
fiyat
VRWM 64V Tek yönlü Yüzey Montajı TVS Diyot SMAJ64A, Ücretsiz Koruma Planı Sağlandı
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi
Özellikleri
Teknik Özellikler
SMAJ64A Adı: TVS Diyotları
Paket Türü: DO-214AC/SMA
Vrwm: 64.0V
Vbr@It (Min.): 71.10V
Vbr@It (Maks.): 78.60V
BT: 1mA
Bir Vc@Ipp: 103.0V
Ipp: 3.88A
Ir@Vrwm: 5μA
Uygulama: Koruma Devre Kartı
Temel bilgiler
Menşe yeri: Shenzhen, Guangdong, Çin
Marka adı: SOCAY
Sertifika: UL,REACH,RoHS,ISO
Model numarası: SMAJ64A
Ödeme & teslimat koşulları
Teslim süresi: 5-8 iş günü
Ürün Açıklaması

VRWM 64V Tek yönlü Yüzey Montajı TVS Diyot SMAJ64A, Ücretsiz Koruma Planı Sağlandı



Yüzey Montajı TVS Diyot SMAJ64A Veritabanı:SMAJ_v2207.1.pdf

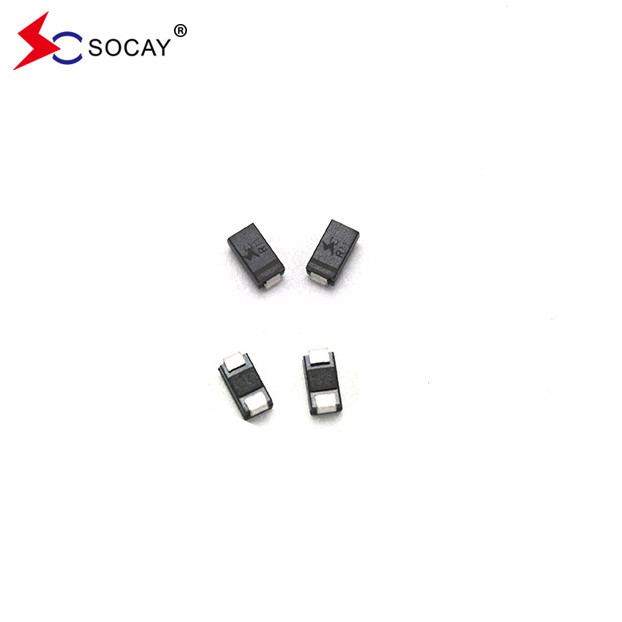

Yüzey Montajı TVS Diyot SMAJ64A Resim:

Yüzey Montajlı TVS Diyot SMAJ64A, hassas elektronik ekipmanları yıldırım ve diğer geçici voltaj olaylarından kaynaklanan voltaj geçişlerinden korumak için özel olarak tasarlanmıştır.





VRWM 64V Tek yönlü Yüzey Montajı TVS Diyot SMAJ64A, Ücretsiz Koruma Planı Sağlandı 0



VRWM 64V Tek yönlü Yüzey Montajı TVS Diyot SMAJ64A, Ücretsiz Koruma Planı Sağlandı 1





VRWM 64V Tek yönlü Yüzey Montajı TVS Diyot SMAJ64A, Ücretsiz Koruma Planı Sağlandı 2







VRWM 64V Tek yönlü Yüzey Montajı TVS Diyot SMAJ64A, Ücretsiz Koruma Planı Sağlandı 3



VRWM 64V Tek yönlü Yüzey Montajı TVS Diyot SMAJ64A, Ücretsiz Koruma Planı Sağlandı 4

VRWM 64V Tek yönlü Yüzey Montajı TVS Diyot SMAJ64A, Ücretsiz Koruma Planı Sağlandı 5

VRWM 64V Tek yönlü Yüzey Montajı TVS Diyot SMAJ64A, Ücretsiz Koruma Planı Sağlandı 6

VRWM 64V Tek yönlü Yüzey Montajı TVS Diyot SMAJ64A, Ücretsiz Koruma Planı Sağlandı 7

VRWM 64V Tek yönlü Yüzey Montajı TVS Diyot SMAJ64A, Ücretsiz Koruma Planı Sağlandı 8

VRWM 64V Tek yönlü Yüzey Montajı TVS Diyot SMAJ64A, Ücretsiz Koruma Planı Sağlandı 9

VRWM 64V Tek yönlü Yüzey Montajı TVS Diyot SMAJ64A, Ücretsiz Koruma Planı Sağlandı 10

VRWM 64V Tek yönlü Yüzey Montajı TVS Diyot SMAJ64A, Ücretsiz Koruma Planı Sağlandı 11

VRWM 64V Tek yönlü Yüzey Montajı TVS Diyot SMAJ64A, Ücretsiz Koruma Planı Sağlandı 12

1- TN güç kaynağı sistemlerinde geçici bastırma diyotlarının (TVS diyotları) uygulanması
İnsan işletim hatalarından kaynaklanan aşırı gerilimler, örneğin şimşek aşırı gerilim dalgaları ve yük anahtarları, elektrik ve elektronik ekipmanların içini güç kaynağı hatları üzerinden kolayca işgal edebilir.Elektrikli ve elektronik ekipmanların arızasına neden olanElektrik hattına MOV ve TVS dalgalanma emici cihazları yerleştirerek, iki düzeyli koruma uygulanır.ve L ve N hatlarında ortak mod ve diferansiyel mod koruması yapılırÖzel yöntem, şimşek akımının çoğunu boşaltmak için ilk seviye SPD koruması olarak MOV'yi hattın ön ucuna yerleştirmektir. and install a high-power transient suppression diode (TVS diode) at the end of the line (front end of the equipment) as the second level SPD protection to further weaken the The overvoltage wave amplitude reduces the grid voltage to within the E/I safe withstand voltage rangeMOV ve TVS'nin voltaj ve enerjinin koordinasyonunu ve işbirliğini sağlaması ve AB arasındaki hat uzunluğunun 5 m'den az olmaması gerektiğini belirtmek gerekir.hat uzunluğu arttırılmalı veya koplama aygıtı kurulmalıdır..

2- Ağ sinyal hatlarında geçici bastırma diyotlarının (TVS diyotları) uygulanması
Geçici bastırma diyotları (TVS diyotları) sadece güç sistemlerinin artış koruması için değil, aynı zamanda sinyal hatlarının artış koruması için de kullanılabilir.Gaz boşaltma boruları GDT ve geçici bastırma diyotları (TVS diyotları) sinyal artış koruması oluşturmak için birleştirilirCihaz, hızlı yanıt, küçük sızıntı, neredeyse sinyal kaybı ile karakterize edilir ve yüksek hızlı ağ hatları için güvenli ve güvenilir koruma sağlayabilir.

3DC güç sistemlerinde geçici bastırma diyotlarının (TVS diyotları) uygulanması
Sıradan bir PC bilgisayarının güç kaynağı devresinde, ana AC 220 V, bir transformatör aracılığıyla AC 20 V'ye düşürülür.ve daha sonra döngü tarafından modüle edilmiş ve düzeltilmiş DC 10 V DC güç çıkışı için ve yükle bağlanmıştırTransformörün çıkış ucunda iki yönlü bir geçici voltaj bastırıcı TVS1 kurarak,L ve N hatlarının anlık dürtü akımını emiyor ve devre voltajını güvenli bir voltaj seviyesinde sıkıştırıyor.TVS1 arka uç düzleyiciyi ve transformatörün diğer devre bileşenlerini koruyabilir.Tek yönlü geçici voltaj bastırıcı TVS2, DC yükü aşırı voltaj ve akım çarpmalarından korumak için düzleyici arkasında DC güç kaynağının çıkış ucunda monte edilir.

3Transistör devrelerinde geçici bastırma diyotlarının (TVS diyotları) uygulanması
Akım kontrol cihazı olarak, tranzistörler elektronik entegre devrelerin önemli bir parçasıdır.Döngü değiştirmede kullanılırlar., güçlendirici devreler ve voltaj dengeleme devreleri.Transistör devresini ESD/EFT (elektrostatik boşaltma/elektrik hızlı geçici darbeler grubu) gibi dalgalanmalardan korumak için, TVS1 ve TVS2 koruma için devrenin giriş ve çıkış uçlarına eklenir.
