Ana sayfa /Ürünler/TVS Diyotları/İki yönlü TVS Diyotları SMCJ5.0CA 9.2VC Geçici Voltaj Baskı UL Tanınmış

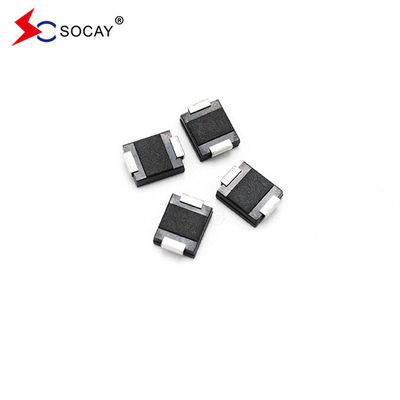

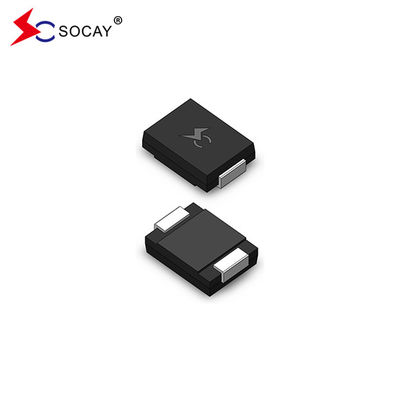

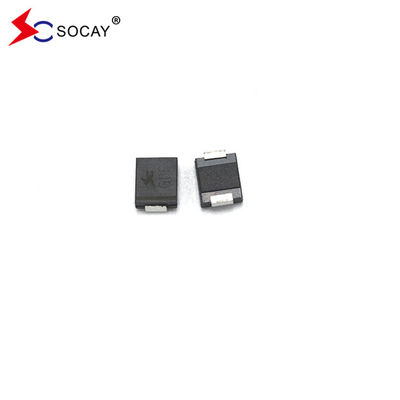

İki yönlü TVS Diyotları SMCJ5.0CA 9.2VC Geçici Voltaj Baskı UL Tanınmış

3000 ADET
MOQ
negotiable
fiyat
İki yönlü TVS Diyotları SMCJ5.0CA 9.2VC Geçici Voltaj Baskı UL Tanınmış
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi
Özellikleri
Teknik Özellikler
SMCJ5.0CA Adı: TVS Diyotları
SMCJ5.0CA Paket Türü: DO-214AB/SMC
SMCJ5.0CA Vrwm: 5.0v
SMCJ5.0CA Vbr@It (Min.): 6.40V
SMCJ5.0CA Vbr@It (Maks.): 7.00V
SMCJ5.0CA: 10mA
SMCJ5.0CA Vc@Ipp: 9.2V
SMCJ5.0CA Ipp: 163.04A
SMCJ5.0CA Ir@Vrwm: 1000μA
Depolama Sıcaklık Aralığı: -55 ila +150 OC
Vurgulamak:

İki yönlü TVS diyotları

,

TVS Diyotları SMCJ5.0CA

,

TVS geçici gerilim bastırma
Temel bilgiler
Menşe yeri: Shenzhen, Guangdong, Çin
Marka adı: SOCAY
Sertifika: UL,REACH,RoHS,ISO
Model numarası: SMCJ5.0CA
belge: Ürün Broşürü PDF
Ödeme & teslimat koşulları
Teslim süresi: 5-8 iş günü
Ürün Açıklaması

İki yönlü TVS Diyot SMCJ5.0CA, 9.2VC Rransient Voltage Suppressor, UL Tanınmış



Veritabanı:SMCJ_v2107.1.pdf





TVS Diyot SMCJ5.0CA Açıklama:

TVS Diod SMCJ5.0CA, hassas elektronik ekipmanları yıldırım ve diğer geçici voltaj olaylarından kaynaklanan voltaj geçişlerinden korumak için özel olarak tasarlanmıştır.





TVS Diyot SMCJ5.0CA Maksimum Güçlendirme (TA=25°Caksi belirtilmedikçe):

TVS Diyot Parametresi Simge Değer TVS Diyot Birimi
SMCJ5.0CA 10/1000μs dalga biçimi ile en yüksek atım gücü dağılımı (Şekil 1) ((Note 1), (Note 2) PPPM 1500 Watts
SMCJ5.0CA 10/1000μs dalga biçimi ile zirve atış akımı. (Not1,Fig.3) Ben...PP Sonraki Tabloya bakın Amperler
Sınırsız Sıcaklık Lavabı'nda Güç Çöpü TL=75°C PM(AV) 6.5 Watt
SMCJ5.0CA En yüksek ileri dalgalanma akımı, 8.3ms Tek Yarım Sinüs Dalgası (3 Not) Ben...FSM 200 Amperler
Sadece tek yönlü için 25A'daki maksimum anlık ileri voltaj (4 not) VF 3.5/5.0 Voltaj
SMCJ5.0CA Çalışma bağlantısı ve depolama sıcaklık aralığı. TJ, TSTG -55 ile +150 arasında °C

Notlar:

1. Tekrarlanmayan akım atışı, Şekil 3'e göre ve T'den yukarı indirilmişA= Şekil 2'ye göre 25°C.

2. Her terminal için 5.0 mm x 5.0 mm (0.03 mm kalınlığında) Bakır Yataklar üzerine monte edilmiş.

3. 8.3ms tek yarı sinüs dalgası veya eşdeğer kare dalgası, Görev döngüsü = Dakikada en fazla 4 darbeler.

4. VFV için < 3,5VBR< 200V ve VFV için < 6,5VBR> 201V.







TVS Diyot SMCJ5.0CA Elektriksel Özellikler (TA=25°Caksi belirtilmedikçe):

TVS diyot parça numarası İşaretleme

TVS Diyot Ters

Durdurma

Voltaj VRWM (V)

TVS Diyot Bozulması

Voltaj VBR (V)

@IT

Test

Mevcut

IT (mA)

TVS Diyot Maksimum

Sıkıştırma

Voltaj VC @IPP (V)

TVS Diyot Maksimum

En yüksek nabız

Mevcut IPP (A)

Maksimum

Geriye dön.

Sızıntı IR

@VRWM (μA)
Birlik İki. Birlik İki.   MIN Max
SMCJ5.0A SMCJ5.0CA GDE BDE 5.0 6.40 7.00 10 9.2 163.04 1000
SMCJ6.0A SMCJ6.0CA GDG BDG 6.0 6.67 7.37 10 10.3 145.63 1000
SMCJ6.5A SMCJ6.5CA GDK BDK 6.5 7.22 7.98 10 11.2 133.93 500
SMCJ7.0A SMCJ7.0CA GDM BDM 7.0 7.78 8.60 10 12.0 125.00 200
SMCJ7.5A SMCJ7.5CA GSYİH BDP 7.5 8.33 9.21 1 12.9 116.28 100
SMCJ8.0A SMCJ8.0CA GDR BDR 8.0 8.89 9.83 1 13.6 110.29 50
SMCJ8.5A SMCJ8.5CA GDT BDT 8.5 9.44 10.40 1 14.4 104.17 20
SMCJ9.0A SMCJ9.0CA GDV BDV 9.0 10.00 11.10 1 15.4 97.40 10
SMCJ10A SMCJ10CA GDX BDX 10.0 11.10 12.30 1 17.0 88.24 5





İki yönlü TVS Diyotları SMCJ5.0CA 9.2VC Geçici Voltaj Baskı UL Tanınmış 0

İki yönlü TVS Diyotları SMCJ5.0CA 9.2VC Geçici Voltaj Baskı UL Tanınmış 1

İki yönlü TVS Diyotları SMCJ5.0CA 9.2VC Geçici Voltaj Baskı UL Tanınmış 2İki yönlü TVS Diyotları SMCJ5.0CA 9.2VC Geçici Voltaj Baskı UL Tanınmış 3

İki yönlü TVS Diyotları SMCJ5.0CA 9.2VC Geçici Voltaj Baskı UL Tanınmış 4


İki yönlü TVS Diyotları SMCJ5.0CA 9.2VC Geçici Voltaj Baskı UL Tanınmış 5

İki yönlü TVS Diyotları SMCJ5.0CA 9.2VC Geçici Voltaj Baskı UL Tanınmış 6

İki yönlü TVS Diyotları SMCJ5.0CA 9.2VC Geçici Voltaj Baskı UL Tanınmış 7



İki yönlü TVS Diyotları SMCJ5.0CA 9.2VC Geçici Voltaj Baskı UL Tanınmış 8

İki yönlü TVS Diyotları SMCJ5.0CA 9.2VC Geçici Voltaj Baskı UL Tanınmış 9

İki yönlü TVS Diyotları SMCJ5.0CA 9.2VC Geçici Voltaj Baskı UL Tanınmış 10

İki yönlü TVS Diyotları SMCJ5.0CA 9.2VC Geçici Voltaj Baskı UL Tanınmış 11

İki yönlü TVS Diyotları SMCJ5.0CA 9.2VC Geçici Voltaj Baskı UL Tanınmış 12

İki yönlü TVS Diyotları SMCJ5.0CA 9.2VC Geçici Voltaj Baskı UL Tanınmış 13

İki yönlü TVS Diyotları SMCJ5.0CA 9.2VC Geçici Voltaj Baskı UL Tanınmış 14
