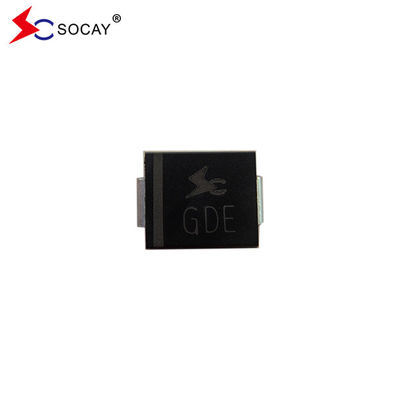

1500W Yüzey Montaj TVS SMCJ5.0A, 1000μA IR VRWM 5.0V Geçici Voltaj Baskıcısı
Veritabanı:SMCJ_v2107.1.pdf
Açıklama:
SMCJ serisi, hassas elektronik ekipmanları yıldırım ve diğer geçici voltaj olaylarından kaynaklanan voltaj geçişlerinden korumak için özel olarak tasarlanmıştır.
Bölüm Numarası | İşaretleme |
Geriye dön. Durdurma Voltaj VRWM (V) |
Ayrımcılık VoltajVBR (V) @ IT |
Test Mevcut Ben...T (mA) |
Maksimum Sıkıştırma Voltaj VC @ IPP(V) |
Maksimum Zirve Nabız Mevcut Ben...PP(A) |
Maksimum Geriye dön. SızıntıBen...R @VRWM (μA) |
|||
Birlik | İki. | UNi | İki. | MIN | Max | |||||
SMCJ5.0A | SMCJ5.0CA | GDE | BDE | 5.0 | 6.40 | 7.00 | 10 | 9.2 | 163.04 | 1000 |
SMCJ6.0A | SMCJ6.0CA | GDG | BDG | 6.0 | 6.67 | 7.37 | 10 | 10.3 | 145.63 | 1000 |
SMCJ6.5A | SMCJ6.5CA | GDK | BDK | 6.5 | 7.22 | 7.98 | 10 | 11.2 | 133.93 | 500 |
SMCJ7.0A | SMCJ7.0CA | GDM | BDM | 7.0 | 7.78 | 8.60 | 10 | 12.0 | 125.00 | 200 |
SMCJ7.5A | SMCJ7.5CA | GSYİH | BDP | 7.5 | 8.33 | 9.21 | 1 | 12.9 | 116.28 | 100 |
SMCJ8.0A | SMCJ8.0CA | GDR | BDR | 8.0 | 8.89 | 9.83 | 1 | 13.6 | 110.29 | 50 |
SMCJ8.5A | SMCJ8.5CA | GDT | BDT | 8.5 | 9.44 | 10.40 | 1 | 14.4 | 104.17 | 20 |
SMCJ9.0A | SMCJ9.0CA | GDV | BDV | 9.0 | 10.00 | 11.10 | 1 | 15.4 | 97.40 | 10 |
SMCJ10A | SMCJ10CA | GDX | BDX | 10.0 | 11.10 | 12.30 | 1 | 17.0 | 88.24 | 5 |
SMCJ11A | SMCJ11CA | GDZ | BDZ | 11.0 | 12.20 | 13.50 | 1 | 18.2 | 82.42 | 5 |
SMCJ12A | SMCJ12CA | GEE | Arı | 12.0 | 13.30 | 14.70 | 1 | 19.9 | 75.38 | 5 |
SMCJ13A | SMCJ13CA | GEG | BEG | 13.0 | 14.40 | 15.90 | 1 | 21.5 | 69.77 | 5 |
SMCJ14A | SMCJ14CA | GEK | BEK | 14.0 | 15.60 | 17.20 | 1 | 23.2 | 64.66 | 5 |
SMCJ15A | SMCJ15CA | GEM | BEM | 15.0 | 16.70 | 18.50 | 1 | 24.4 | 61.48 | 5 |
SMCJ16A | SMCJ16CA | GEP | BEP | 16.0 | 17.80 | 19.70 | 1 | 26.0 | 57.69 | 5 |
SMCJ17A | SMCJ17CA | GER | BER | 17.0 | 18.90 | 20.90 | 1 | 27.6 | 54.35 | 5 |
SMCJ18A | SMCJ18CA | GET | BET | 18.0 | 20.00 | 22.10 | 1 | 29.2 | 51.37 | 5 |
SMCJ19A | SMCJ19CA | GEB | BEB | 19.0 | 21.10 | 23.30 | 1 | 30.8 | 48.73 | 5 |
SMCJ20A | SMCJ20CA | GEV | BEV | 20.0 | 22.20 | 24.50 | 1 | 32.4 | 46.30 | 5 |
SMCJ22A | SMCJ22CA | GEX | BEX | 22.0 | 24.40 | 26.90 | 1 | 35.5 | 42.25 | 5 |
SMCJ24A | SMCJ24CA | GEZ | BEZ | 24.0 | 26.70 | 29.50 | 1 | 38.9 | 38.56 | 5 |
SMCJ26A | SMCJ26CA | GFE | BFE | 26.0 | 28.90 | 31.90 | 1 | 42.1 | 35.63 | 5 |
SMCJ28A | SMCJ28CA | GFG | BFG | 28.0 | 31.10 | 34.40 | 1 | 45.4 | 33.04 | 5 |
SMCJ30A | SMCJ30CA | GFK | BFK | 30.0 | 33.30 | 36.80 | 1 | 48.4 | 30.99 | 5 |
SMCJ33A | SMCJ33CA | GFM | BFM | 33.0 | 36.70 | 40.60 | 1 | 53.3 | 28.14 | 5 |
SMCJ36A | SMCJ36CA | GFP | BFP | 36.0 | 40.00 | 44.20 | 1 | 58.1 | 25.82 | 5 |
SMCJ40A | SMCJ40CA | GFR | BFR | 40.0 | 44.40 | 49.10 | 1 | 64.5 | 23.26 | 5 |
SMCJ43A | SMCJ43CA | GFT | BFT | 43.0 | 47.80 | 52.80 | 1 | 69.4 | 21.61 | 5 |
SMCJ45A | SMCJ45CA | GFV | BFV | 45.0 | 50.00 | 55.30 | 1 | 72.7 | 20.63 | 5 |
SMCJ48A | SMCJ48CA | GFX | BFX | 48.0 | 53.30 | 58.90 | 1 | 77.4 | 19.38 | 5 |
SMCJ51A | SMCJ51CA | GFZ | BFZ | 51.0 | 56.70 | 62.70 | 1 | 82.4 | 18.20 | 5 |
SMCJ54A | SMCJ54CA | GGE | BGE | 54.0 | 60.00 | 66.30 | 1 | 87.1 | 17.22 | 5 |
SMCJ58A | SMCJ58CA | GGG | BGG | 58.0 | 64.40 | 71.20 | 1 | 93.6 | 16.03 | 5 |
SMCJ60A | SMCJ60CA | GGK | BGK | 60.0 | 66.70 | 73.70 | 1 | 96.8 | 15.50 | 5 |
SMCJ64A | SMCJ64CA | GGM | BGM | 64.0 | 71.10 | 78.60 | 1 | 103.0 | 14.56 | 5 |
SMCJ70A | SMCJ70CA | GGP | BGP | 70.0 | 77.80 | 86.00 | 1 | 113.0 | 13.27 | 5 |
SMCJ75A | SMCJ75CA | GGR | BGR | 75.0 | 83.30 | 92.10 | 1 | 121.0 | 12.40 | 5 |
SMCJ78A | SMCJ78CA | GGT | BGT | 78.0 | 86.70 | 95.80 | 1 | 126.0 | 11.90 | 5 |
SMCJ80A | SMCJ80CA | GGB | BGB | 80.0 | 88.80 | 97.60 | 1 | 129.6 | 11.57 | 5 |
SMCJ85A | SMCJ85CA | GGV | BGV | 85.0 | 94.40 | 104.00 | 1 | 137.0 | 10.95 | 5 |
SMCJ90A | SMCJ90CA | GGX | BGX | 90.0 | 100.00 | 111.00 | 1 | 146.0 | 10.27 | 5 |
SMCJ100A | SMCJ100CA | GGZ | BGZ | 100.0 | 111.00 | 123.00 | 1 | 162.0 | 9.26 | 5 |
SMCJ110A | SMCJ110CA | GHE | BHE | 110.0 | 122.00 | 135.00 | 1 | 177.0 | 8.47 | 5 |
SMCJ120A | SMCJ120CA | sera gazı | BHG | 120.0 | 133.00 | 147.00 | 1 | 193.0 | 7.77 | 5 |
SMCJ130A | SMCJ130CA | GHK | BHK | 130.0 | 144.00 | 159.00 | 1 | 209.0 | 7.18 | 5 |
SMCJ140A | SMCJ140CA | - Hayır. | BHB | 140.0 | 155.00 | 171.00 | 1 | 226.8 | 6.61 | 5 |
SMCJ150A | SMCJ150CA | GHM | BHM | 150.0 | 167.00 | 185.00 | 1 | 243.0 | 6.17 | 5 |
SMCJ160A | SMCJ160CA | GHP | BHP | 160.0 | 178.00 | 197.00 | 1 | 259.0 | 5.79 | 5 |
SMCJ170A | SMCJ170CA | GHR | BHR | 170.0 | 189.00 | 209.00 | 1 | 275.0 | 5.45 | 5 |
SMCJ180A | SMCJ180CA | GHT | BHT | 180.0 | 201.00 | 220.00 | 1 | 291.6 | 5.14 | 5 |
SMCJ190A | SMCJ190CA | GHV | BHV | 190.0 | 211.00 | 232.00 | 1 | 307.8 | 4.87 | 5 |
SMCJ200A | SMCJ200CA | GHW | BHW | 200.0 | 224.00 | 247.00 | 1 | 324.0 | 4.60 | 5 |
SMCJ220A | SMCJ220CA | GHX | BHX | 220.0 | 246.00 | 272.00 | 1 | 356.0 | 4.20 | 5 |
SMCJ250A | SMCJ250CA | GHZ | BHZ | 250.0 | 279.00 | 309.00 | 1 | 405.0 | 3.70 | 5 |
SMCJ300A | SMCJ300CA | GJE | BJE | 300.0 | 335.00 | 371.00 | 1 | 486.0 | 3.10 | 5 |
SMCJ350A | SMCJ350CA | GJG | BJG | 350.0 | 391.00 | 432.00 | 1 | 567.0 | 2.60 | 5 |
SMCJ400A | SMCJ400CA | GJK | BJK | 400.0 | 447.00 | 494.00 | 1 | 648.0 | 2.30 | 5 |
SMCJ440A | SMCJ440CA | GJM | BJM | 440.0 | 492.00 | 543.00 | 1 | 713.0 | 2.10 | 5 |
Notlar:
1"A" takmacası %5 toleranslı cihazı gösterir.
2İki yönlü cihazları belirtmek için parça numarasının ardından "CA" sonekini ekleyin.
V'ye sahip iki yönlü cihazlar içinR10 voltanın altında, IRSınır iki katına çıktı.
Özellikleri:
Yüzey montajlı uygulamalar için tahta alanını optimize etmek için
Düşük sızıntı
Tek ve iki yönlü birim
Camdan pasifleştirilmiş bağlantı
Düşük indüktensi
Mükemmel sıkıştırma yeteneği
1500W 10 × 1000μs dalga biçiminde en yüksek güç kapasitesi Tekrarlama hızı (iş döngüsü):0.01%
Hızlı yanıt süresi: genellikle 0 Volt'tan V'ye kadar 1.0ps'ten azBRdakikası
Tipik IR12V üzerinde 5μA'dan daha az.
Yüksek sıcaklıkta lehimleme: 260°C/40 saniye terminallerde
Tipik maksimum sıcaklık katsayısı ΔVBR= 0,1% × VBR@25°C× ΔT
Plastik paketin laboratuvar yanıcılığı 94V-0
Mat teneke kurşunsuz Kaplama
Halogensiz ve RoHS uyumlu
Tipik bir arıza modu, aşırı belirtilen voltaj veya akımdan kısa
Bıyık testi, JEDEC JESD201A tablosunun 4a ve 4c'lerine göre yapılır.
IEC-61000-4-2 ESD 15kV ((Hava), 8kV (Bağlantı)
IEC 61000-4-2 (IEC801-2) uyarınca veri hatlarının ESD koruması
IEC 61000-4-4 (IEC801-4) uyarınca veri hatlarının EFT koruması
Uygulamalar:
TVS cihazları I/O arayüzlerinin, VCC otobüsünün ve Telekom, Bilgisayar, Endüstriyel ve Tüketici elektronik uygulamalarında kullanılan diğer savunmasız devrelerin korunması için idealdir.
Parametreler | Simge | Değer | Birim |
10/1000μs dalga biçimi ile zirve atış gücü dağılımı (Şekil.1) (Not 1), (Note 2) | PPPM | 1500 | Watts |
10/1000μs dalga biçimi ile zirve atış akımı. (Note1,Fig.3) | Ben...PP | Sonraki Tabloya bakın | Amperler |
Sınırsız Sıcaklık Lavabı'nda Güç Çöpü TL=75°C | PM(AV) | 6.5 | Watt |
En yüksek ileri dalgalanma akımı, 8.3ms tek yarı sinüs dalgası (3 not) | Ben...FSM | 200 | Amperler |
Sadece tek yönlü için 25A'daki maksimum anlık ileri voltaj (4 not) | VF | 3.5/5.0 | Voltaj |
İşleme bağlantısı ve depolama sıcaklık aralığı. | TJ, TSTG | -55 ile +150 arasında | °C |
Notlar: 1. Tekrarlanmayan akım atışı, Şekil 3'e göre ve T'den yukarı indirilmişA= Şekil 2'ye göre 25°C. 2. Her terminal için 5.0 mm x 5.0 mm (0.03 mm kalınlığında) Bakır Yataklar üzerine monte edilmiş. 3. 8.3ms tek yarı sinüs dalgası veya eşdeğer kare dalgası, Görev döngüsü = Dakikada en fazla 4 darbeler. 4. VFV için < 3,5VBR< 200V ve VFV için < 6,5VBR> 201V. |
