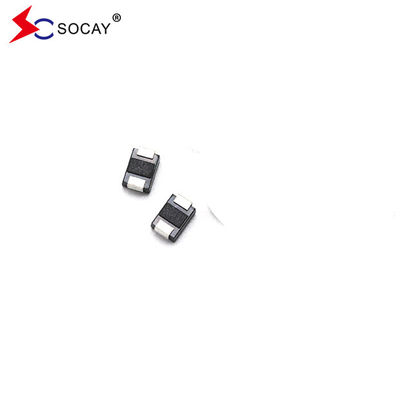

TVS Diyot SMBJ30A Otomobil Elektronikleri için Geçici Voltaj Aşınması Baskıcısı TVS Aşınma Koruyucusu

TVS Diyot SMBJ30A Otomobil Elektronikleri için Geçici Voltaj Artışı Baskıcısı TVS Artış Koruyucusu

TVS Diyot SMBJ30A DATA SHEET:SMBJ_v88.2.pdf

Yüzey montaj geçici gerilim baskı cihazları Açıklama:

The Surface Mount Transient Voltage Suppressors (TVS) SMBJ30A is designed specifically to protect sensitive electronic equipment from voltage transients induced by lightning and other transient voltage events.

Yüzey montaj geçici gerilim baskı cihazları Özellikleri:

Yüzey Montajı Geçici Voltaj Baskılayıcıları (TVS) SMBJ30A, tablo alanını optimize etmek için yüzeye monte edilmiş uygulamalar içindir. Düşük sızıntıya sahiptir. Tek yönlü bir birimdir.SMBJ30A, cam pasif bağlantı.. SMBJ30A düşük indüktans ve mükemmel sıkıştırma yeteneğine sahiptir. SMBJ30A'nın 10 × 1000μs dalga biçimi hızında en yüksek güç yeteneği Tekrarlama hızı (iş döngüsü):0.01% 300W'dur. SMBJ30A'nın Hızlı yanıt süresi: tipik olarak 0 Volt'tan VBR min'e 1.0ps'den az. SMBJ30A'nın Tipik IR'si 12V'den 5μA'dan az. SMBJ30A'nın Yüksek Sıcaklık Lehimleme:Terminallerde 260°C/40 saniye.SMBJ30A'nın tipik maksimum sıcaklık katsayısı ΔVBR = 0.1% × VBR@25°C× ΔT.

SMBJ30A'nın Plastik paketinin Underwriters Laboratuvarı Yanıcılığı 94V-0. Mat tin lead-free Plated. SMBJ30A'nın Halogen-free ve RoHS uyumludur.Tipik bir arıza modu, aşırı belirtilen voltaj veya akımdan kısa. Bıyık testi, JEDEC JESD201A tablosu 4a ve 4c'ye göre yürütülür. SMBJ30A'nın IEC-61000-4-2 ESD 15kV ((Hava), 8kV (Bağlantı).IEC 61000-4-2 (IEC801-2) uyarınca veri hatlarının ESD korumasıIEC 61000-4-4 (IEC801-4) uyarınca veri hatlarının EFT koruması.
