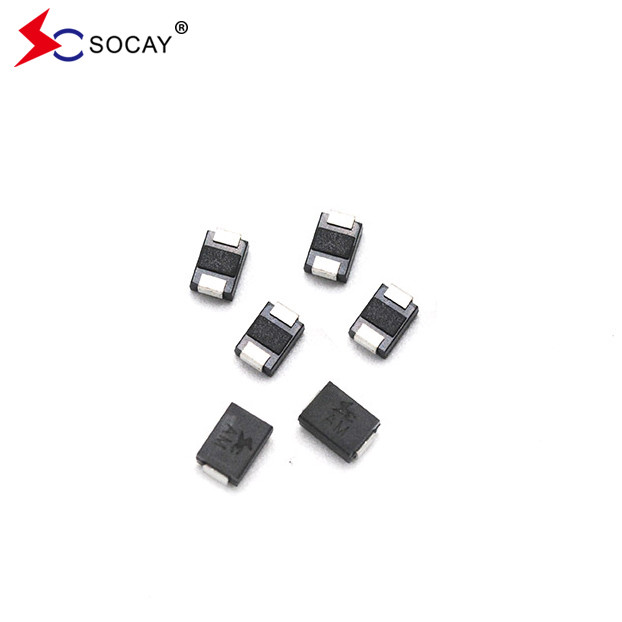

TVS DIODE SOCAY 5VWM 9.2VC DO214AA SMBJ5.0A SMBJ5.0CA Koruma Aygıtı

TVS DIODE SOCAY 5VWM 9.2VC DO214AA SMBJ5.0A SMBJ5.0CA Koruma Aygıtı

TVS DIOD DATA SHEET:SMBJ_v88.2.pdf

DO214AA SMBJ5.0A SMBJ5.0CA Özellikleri:

• DO214AA SMBJ5.0A SMBJ5.0CA tahta alanını optimize etmek için yüzey montajlı uygulamalar için
• DO214AA SMBJ5.0A SMBJ5.0CA Düşük sızıntı
• DO214AA SMBJ5.0A SMBJ5.0CA tek ve iki yönlü birimdir
• Camdan pasifleştirilmiş bağlantı
• DO214AA SMBJ5.0A SMBJ5.0CA Düşük endüktansa sahiptir
• DO214AA SMBJ5.0A SMBJ5.0CA Mükemmel sıkıştırma yeteneğine sahiptir
• DO214AA SMBJ5.0A SMBJ5.0CA 600W'a sahiptir 10 × 1000μs dalga biçiminde en yüksek güç kapasitesine sahiptir Tekrarlama hızı (iş döngüsü):0.01%
• DO214AA SMBJ5.0A SMBJ5.0CA'nın Hızlı yanıt süresi: genellikle 0 Volt'tan VBR dakikasına 1.0ps'den az
• Tipik IR, 12V üzerinde 5μA'dan daha az.
• Yüksek sıcaklıkta lehimleme: 260°C/40 saniye terminallerde
• Tipik maksimum sıcaklık katsayısı ΔVBR = 0,1% × VBR@25°C× ΔT
• Plastik paketin laboratuvar yanıcılığı 94V-0
• DO214AA SMBJ5.0A SMBJ5.0CA Mat teneke kurşunsuz
• Halogensiz ve RoHS uyumlu
• DO214AA SMBJ5.0A SMBJ5.0CA'nın tipik arıza modu aşırı belirtilen voltaj veya akımdan kısa.
• Bıyık testi, JEDEC JESD201A tablosunun 4a ve 4c'lerine göre yapılır.
• IEC-61000-4-2 ESD 15kV ((Hava), 8kV (Bağlantı)
• IEC 61000-4-2 (IEC801-2) uyarınca veri hatlarının ESD koruması
• IEC 61000-4-4 (IEC801-4) uyarınca veri hatlarının EFT koruması

DO214AA SMBJ5.0A SMBJ5.0CA Elektriksel Özellikler (T_A=25°Caksi belirtilmedikçe):
