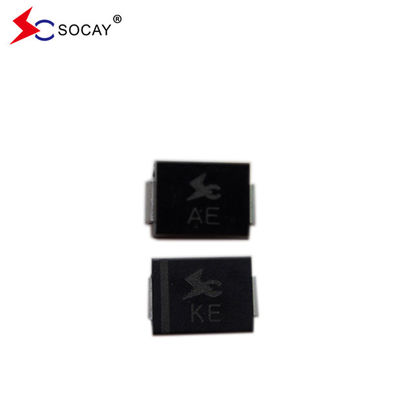

ESD Baskılayıcılar TVS Diyotlar 28 volt 5uA DO-214AA-2 SMBJ SMBJ28ACA SOCAY Marka
Veritabanı:SMBJ_v88.2.pdf
TVS Diyotları Tanım:
Geçici Voltaj Baskıcısı veya Diyot (TVS Diyot olarak da bilinir, transil or thyrector) DO-214AA-2 SMBJ28A is a protection diode designed to protect electronic circuits against transients and overvoltage threats such as EFT (electrically fast transients) and ESD (electro-static discharge)Tipik bir arıza modu, aşırı belirtilen voltaj veya akımdan kısa.SMBJ serisi ESD Suppressors TVS Diod, hassas elektronik ekipmanları yıldırım ve diğer geçici voltaj olaylarından kaynaklanan voltaj geçişlerinden korumak için özel olarak tasarlanmıştır..
SMBJ serisi parça numarası | SMBJ serisi İşaret |
SMBJ serisi Ters Durdurma Voltaj VRWM (V) |
SMBJ serisi Ayrım Voltaj VBR (V) @IT |
SMBJ serisi testi Mevcut IT (mA) |
SMBJ serisi Maksimum Sıkıştırma Voltaj VC @IPP (V) |
Maksimum Zirve Nabız Mevcut IPP (A) |
Maksimum Geriye dön. Sızıntı IR @VRWM (μA) |
|||
Birlik | İki. | Birlik | İki. | MIN | Max | |||||
SMBJ20A | SMBJ20CA | LV | BV | 20.0 | 22.20 | 24.50 | 1 | 32.4 | 18.52 | 5 |
SMBJ22A | SMBJ22CA | LX | BX | 22.0 | 24.40 | 26.90 | 1 | 35.5 | 16.90 | 5 |
SMBJ24A | SMBJ24CA | LZ | BZ | 24.0 | 26.70 | 29.50 | 1 | 38.9 | 15.42 | 5 |
SMBJ26A | SMBJ26CA | ME | CE | 26.0 | 28.90 | 31.90 | 1 | 42.1 | 14.25 | 5 |
SMBJ28A | SMBJ28CA | MG | CG | 28.0 | 31.10 | 34.40 | 1 | 45.4 | 13.22 | 5 |
