Ana sayfa /Ürünler/TVS Diyotları/SMBJ13CA TVS Diyotlar Devre Koruması Geçici Voltaj Baskı Diyot DO-214AA

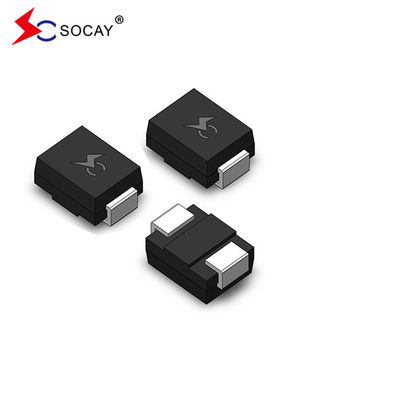

SMBJ13CA TVS Diyotlar Devre Koruması Geçici Voltaj Baskı Diyot DO-214AA

5000 adet.
MOQ
negotiable
fiyat
SMBJ13CA TVS Diyotlar Devre Koruması Geçici Voltaj Baskı Diyot DO-214AA
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi
Özellikleri
Teknik Özellikler
Anahtar kelime: TVS Diyotları
SMBJ13CA Paket Türü: DO-214AA/SMB
Vrwm: 13V
Vbr@It (Min.): 14.4V
Vbr@It (Maks.): 15.9V
BT: 1mA
Vc@Ipp: 21.5v
Ipp: 27.91A
Vrwm: 5μA
Malzeme: silikon
Vurgulamak:

SMBJ13CA TVS Diyotları

,

TVS Diyotları DO-214AA

,

TVS geçici gerilim bastırma diyotu
Temel bilgiler
Menşe yeri: Shenzhen, Guangdong, Çin
Marka adı: SOCAY
Sertifika: UL,REACH,RoHS,ISO
Model numarası: SMBJ13CA
belge: Ürün Broşürü PDF
Ödeme & teslimat koşulları
Ambalaj bilgileri: Bant Makarası
Teslim süresi: 1-2 hafta
Ödeme koşulları: T/T, Western Union
Yetenek temini: 10000000 adet
Ürün Açıklaması

SMBJ13CA Yeni Orijinal Depo Dairesel Koruma Geçici Voltaj Baskıcıları TVS Diyot Yüzey Montu DO-214A



Veritabanı:SMBJ_v88.2.pdf





Yüzey montaj geçici gerilim baskı cihazları (TVS) SMBJ13CA Açıklama:

  • SMBJ13CA, tahta alanını optimize etmek için yüzey montajlı uygulamalar için
  • SMBJ13CA'nın sızıntısı düşük.
  • SMBJ13CA iki yönlü bir bileşen.
  • SMBJ13CA bir cam pasifleştirilmiş bağlantıdır
  • SMBJ13CA düşük endüktansa sahiptir
  • SMBJ13CA mükemmel bir sıkıştırma yeteneğine sahiptir.
  • SMBJ13CA'nın 10 × 1000μs dalga biçimi ile en yüksek güç kapasitesi Tekrarlama hızı (ödev döngüsü):0.01% 600W'dur.
  • SMBJ13CA Hızlı yanıt süresine sahiptir: tipik olarak 0 Volt'tan VBR dakikasına 1.0ps'den daha az
  • SMBJ13CA'nın tipik IR'si 12V'den 5μA'dan az.
  • SMBJ13CA'nın yüksek sıcaklıklı lehimleme: 260°C/40 saniye terminallerde
  • SMBJ13CA'nın tipik maksimum sıcaklık katsayısı ΔVBR = 0.1% × VBR@25°C× ΔT
  • Plastik paketin laboratuvar yanıcılığı 94V-0
  • Mat teneke kurşunsuz Kaplama
  • SMBJ13CA Halogen içermiyor ve RoHS uyumludur.
  • Tipik bir arıza modu, aşırı belirtilen voltaj veya akımdan kısa
  • Bıyık testi, JEDEC JESD201A tablosunun 4a ve 4c'lerine göre yapılır.
  • IEC-61000-4-2 ESD 15kV ((Hava), 8kV (Bağlantı)
  • IEC 61000-4-2 (IEC801-2) uyarınca veri hatlarının ESD koruması
  • IEC 61000-4-4 (IEC801-4) uyarınca veri hatlarının EFT koruması



TVS Diyot SMBJ13CA Elektriksel Özellikler (TA=25°C, aksi belirtilmedikçe):

TVS diyot parça numarası TVS Diyot İşareti

TVS Diyot Ters

Durdurma

Voltaj VRWM (V)

TVS Diyot Bozulması

Voltaj VBR (V)

@IT

TVS diyot testi

Mevcut

IT (mA)

TVS Diyot Maksimum

Sıkıştırma

Voltaj VC @IPP (V)

TVS Diyot Maksimum

Zirve

Nabız

Mevcut IPP (A)

TVS Diyot Maksimum

Geriye dön.

Sızıntı IR

@VRWM (μA)
Birlik İki. Birlik İki.   MIN Max
SMBJ3.3A - Evet. K1 - Evet. 3.3 5.20 6.50 10 8.0 75.00 600
SMBJ5.0A SMBJ5.0CA KE AE 5.0 6.40 7.00 10 9.2 65.22 800
SMBJ6.0A SMBJ6.0CA KG AG 6.0 6.67 7.37 10 10.3 58.25 800
SMBJ6.5A SMBJ6.5CA KK AK 6.5 7.22 7.98 10 11.2 53.57 500
SMBJ7.0A SMBJ7.0CA KM AM 7.0 7.78 8.60 10 12.0 50.00 200
SMBJ7.5A SMBJ7.5CA KP AP 7.5 8.33 9.21 1 12.9 46.51 100
SMBJ8.0A SMBJ8.0CA KR AR 8.0 8.89 9.83 1 13.6 44.12 50
SMBJ8.5A SMBJ8.5CA KT AT 8.5 9.44 10.40 1 14.4 41.67 10
SMBJ9.0A SMBJ9.0CA KV AV 9.0 10.00 11.10 1 15.4 38.96 5
SMBJ10A SMBJ10CA KX AX 10.0 11.10 12.30 1 17.0 35.29 5
SMBJ11A SMBJ11CA KZ WZ 11.0 12.20 13.50 1 18.2 32.97 5
SMBJ12A SMBJ12CA LE BE 12.0 13.30 14.70 1 19.9 30.15 5
SMBJ13A SMBJ13CA LG BG 13.0 14.40 15.90 1 21.5 27.91 5



SMBJ serisi TVS geçici bastırma diyot ürünleri, 600W'lik bir en yüksek nominal güçle standart yüzey montajlı SMB ambalajını benimser.Ürünün son derece hızlı yanıt süresi (nanosaniye altında) ve çok yüksek bir istikrarı vardır.. Özellikle elektriksel devre uygulamalarındaki çeşitli arayüzlerin yıldırım çarpmalarından ve diğer geçici voltaj olaylarından kaynaklanan geçici voltajlardan korunması için tasarlanmıştır.
Ürün Özellikleri
Düşük profilli paket
Otomatik yerleştirme için ideal
600 Watt'lık bir dalga biçimi olan 10/1000μs'lik bir en yüksek darbe gücü yeteneği
Yüzey montajlı uygulayıcılar için tahta alanını optimize etmek için
Mükemmel sıkıştırma yeteneği
Çok hızlı yanıt süresi
Düşük artışsal dalgalanma direnci
Başvurular
Güç kaynağı koruması
Otomotiv uygulaması
Endüstriyel uygulama
Güç yönetimi

SMBJ13CA TVS Diyotlar Devre Koruması Geçici Voltaj Baskı Diyot DO-214AA 0

SMBJ13CA TVS Diyotlar Devre Koruması Geçici Voltaj Baskı Diyot DO-214AA 1





SMBJ13CA TVS Diyotlar Devre Koruması Geçici Voltaj Baskı Diyot DO-214AA 2



SMBJ13CA TVS Diyotlar Devre Koruması Geçici Voltaj Baskı Diyot DO-214AA 3

SMBJ13CA TVS Diyotlar Devre Koruması Geçici Voltaj Baskı Diyot DO-214AA 4

SMBJ13CA TVS Diyotlar Devre Koruması Geçici Voltaj Baskı Diyot DO-214AA 5

SMBJ13CA TVS Diyotlar Devre Koruması Geçici Voltaj Baskı Diyot DO-214AA 6

SMBJ13CA TVS Diyotlar Devre Koruması Geçici Voltaj Baskı Diyot DO-214AA 7

SMBJ13CA TVS Diyotlar Devre Koruması Geçici Voltaj Baskı Diyot DO-214AA 8



SMBJ13CA TVS Diyotlar Devre Koruması Geçici Voltaj Baskı Diyot DO-214AA 9



Bu elektronik bileşenleri arıyorsanız lütfen bizimle iletişime geçin.

1- ESD
2- TVS Diyotları
3- PPTC Yeniden ayarlanabilir sigorta
4- Gaz boşaltma tüpü
5- NTC Termistör
6- Varistor, vb.
