SOCAY Tek yönlü TVS Diyot SMAJ22A 400W Tüketici Elektronik Uygulamaları için En Yüksek Güç Kapasitesi
Tek yönlü TVS Diyot SMAJ22A DATASHEET:SMAJ_v2207.1.pdf

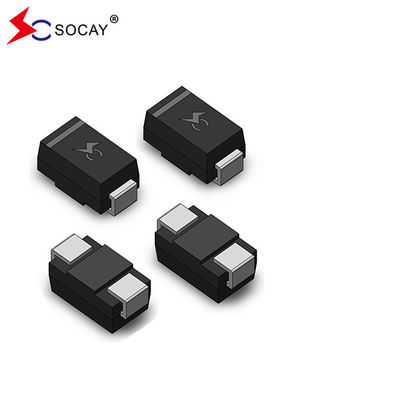

Tek yönlü TVS Diyot SMAJ22A
Tek yönlü TVS Diyot SMAJ22A, hassas elektronik ekipmanları yıldırım ve diğer geçici voltaj olaylarından kaynaklanan voltaj geçişlerinden korumak için özel olarak tasarlanmıştır.Tek yönlü TVS Diyot SMAJ22A, I/O arayüzlerinin korunması için idealdir., VCCTelekom, Bilgisayar, Endüstriyel ve Tüketici elektronik uygulamalarında kullanılan otobüs ve diğer hassas devreler.
Tek yönlü TVS Diyot SMAJ22A Elektriksel özellikleri:
TVS diyot parça numarası | TVS Diyot İşareti |
TVS Diyot Ters Durdurma Voltaj VRWM(V) |
TVS Diyot Bozulması Voltaj VBR (V) @IT |
TVS diyot testi Mevcut IT (mA) |
TVS Diyot Maksimum Sıkıştırma Voltaj VC @IPP (V) |
TVS Diyot Maksimum Zirve Nabız Mevcut IPP (A) |
TVS Diyot Maksimum Geriye dön. Sızıntı IR @VRWM (μA) |
|||
Birlik | İki. | Birlik | İki. | MIN | Max | |||||
SMAJ3.3A | - Evet. | A1 | - Evet. | 3.3 | 4.10 | - Hayır. | 1 | 8.0 | 50.00 | 600 |
SMAJ5.0A | SMAJ5.0CA | AE | Biz | 5.0 | 6.40 | 7.00 | 10 | 9.2 | 43.48 | 800 |
SMAJ6.0A | SMAJ6.0CA | AG | WG | 6.0 | 6.67 | 7.37 | 10 | 10.3 | 38.83 | 800 |
SMAJ6.5A | SMAJ6.5CA | AK | WK | 6.5 | 7.22 | 7.98 | 10 | 11.2 | 35.71 | 500 |
SMAJ7.0A | SMAJ7.0CA | AM | WM | 7.0 | 7.78 | 8.60 | 10 | 12.0 | 33.33 | 200 |
SMAJ7.5A | SMAJ7.5CA | AP | WP | 7.5 | 8.33 | 9.21 | 1 | 12.9 | 31.01 | 100 |
SMAJ8.0A | SMAJ8.0CA | AR | WR | 8.0 | 8.89 | 9.83 | 1 | 13.6 | 29.41 | 50 |
SMAJ8.5A | SMAJ8.5CA | AT | WT | 8.5 | 9.44 | 10.40 | 1 | 14.4 | 27.78 | 10 |
SMAJ9.0A | SMAJ9.0CA | AV | WV | 9.0 | 10.00 | 11.10 | 1 | 15.4 | 25.97 | 5 |
SMAJ10A | SMAJ10CA | AX | WX | 10.0 | 11.10 | 12.30 | 1 | 17.0 | 23.53 | 5 |
SMAJ11A | SMAJ11CA | AZ | WZ | 11.0 | 12.20 | 13.50 | 1 | 18.2 | 21.98 | 5 |
SMAJ12A | SMAJ12CA | BE | XE | 12.0 | 13.30 | 14.70 | 1 | 19.9 | 20.10 | 5 |
SMAJ13A | SMAJ13CA | BG | XG | 13.0 | 14.40 | 15.90 | 1 | 21.5 | 18.60 | 5 |
SMAJ14A | SMAJ14CA | BK | XK | 14.0 | 15.60 | 17.20 | 1 | 23.2 | 17.24 | 5 |
SMAJ15A | SMAJ15CA | BM | XM | 15.0 | 16.70 | 18.50 | 1 | 24.4 | 16.39 | 5 |
SMAJ16A | SMAJ16CA | BP | XP | 16.0 | 17.80 | 19.70 | 1 | 26.0 | 15.38 | 5 |
SMAJ17A | SMAJ17CA | BR | XR | 17.0 | 18.90 | 20.90 | 1 | 27.6 | 14.49 | 5 |
SMAJ18A | SMAJ18CA | BT | XT | 18.0 | 20.00 | 22.10 | 1 | 29.2 | 13.70 | 5 |
SMAJ19A | SMAJ19CA | BB | XB | 19.0 | 21.10 | 23.30 | 1 | 30.8 | 13.00 | 5 |
SMAJ20A | SMAJ20CA | BV | XV | 20.0 | 22.20 | 24.50 | 1 | 32.4 | 12.35 | 5 |
SMAJ22A | SMAJ22CA | BX | XX | 22.0 | 24.40 | 26.90 | 1 | 35.5 | 11.27 | 5 |
