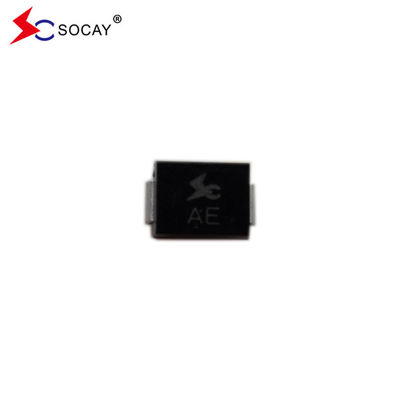

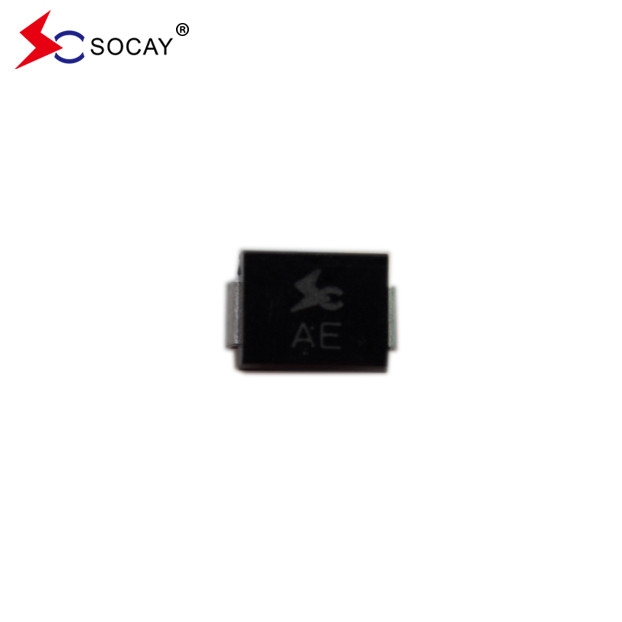

SOCAY NEW ORIGINAL SMBJ SERIES SMBJ6.5CA TVS Diyotlar Veri Sayfası Devre Koruması
SMBJ SERIES SMBJ6.5CA DATA SHEET:SMBJ_v88.2.pdf
SMBJ SERIES SMBJ6.5CA Açıklama:
SMBJ SERIES SMBJ6.5CA, hassas elektronik ekipmanları yıldırım ve diğer geçici voltaj olaylarından kaynaklanan voltaj geçişlerinden korumak için özel olarak tasarlanmıştır.
SMBJ SERIES SMBJ6.5CA Özellikleri:
u SMBJ SERIES SMBJ6.5CA, tahta alanını optimize etmek için yüzey montajlı uygulamalar içindir
U Düşük sızıntı
u SMBJ SERIES SMBJ6.5CA iki yönlü bir ünitedir
u Cam pasifleştirilmiş bağlantı
u SMBJ SERIES SMBJ6.5CA Düşük endüktansa sahiptir
u Mükemmel sıkıştırma yeteneği
u 600W 10 × 1000μs dalga biçiminde en yüksek güç kapasitesi Tekrarlama hızı (iş döngüsü):0.01%
u Hızlı yanıt süresi: 0 Volt'tan V'ye kadar tipik olarak 1.0ps'den azBRdakikası
U Tipik IR12V üzerinde 5μA'dan daha az.
U SMBJ SERIES SMBJ6.5CA'nın Yüksek Sıcaklıklı Lehimleme: 260°C/40 saniye
u Tipik maksimum sıcaklık katsayısı ΔVBR= 0,1% × VBR@25°C× ΔT
U Plastik paketin laboratuvar yanıcılığı 94V-0 vardır.
Mat teneke kurşunsuzdur
U SMBJ SERIES SMBJ6.5CA'nın Halogensiz ve RoHS uyumlu
u Tipik arıza modu, aşırı belirtilen voltaj veya akımdan kısa
u Bıyık testi JEDEC JESD201A tablosu 4a ve 4c'ye göre yapılır.
u IEC-61000-4-2 ESD 15kV ((Hava), 8kV (Bağlantı)
U SMBJ SERIES IEC 61000-4-2 (IEC801-2) uyarınca veri hatlarının SMBJ6.5CA'nın ESD koruması
U IEC 61000-4-4 (IEC801-4) uyarınca veri hatlarının EFT koruması
SMBJ SERIES Parça numarası | SMBJ SERIES İşaretleme |
SMBJ SERIES Ters Durdurma Voltaj VRWM (V) |
SMBJ SERIES Ayrımcılık Voltaj VBR (V) @IT |
SMBJ SERIES testi Mevcut IT (mA) |
SMBJ SERİSİ Mükemmel Sıkıştırma Voltaj VC @IPP (V) |
SMBJ SERİSİ Mükemmel Zirve Nabız Mevcut IPP (A) |
SMBJ SERİSİ Mükemmel Geriye dön. Sızıntı IR @VRWM (μA) |
|||
Birlik | İki. | Birlik | İki. | MIN | Max | |||||
SMBJ3.3A | - Evet. | K1 | - Evet. | 3.3 | 5.20 | 6.50 | 10 | 8.0 | 75.00 | 600 |
SMBJ5.0A | SMBJ5.0CA | KE | AE | 5.0 | 6.40 | 7.00 | 10 | 9.2 | 65.22 | 800 |
SMBJ6.0A | SMBJ6.0CA | KG | AG | 6.0 | 6.67 | 7.37 | 10 | 10.3 | 58.25 | 800 |
SMBJ6.5A | SMBJ6.5CA | KK | AK | 6.5 | 7.22 | 7.98 | 10 | 11.2 | 53.57 | 500 |
