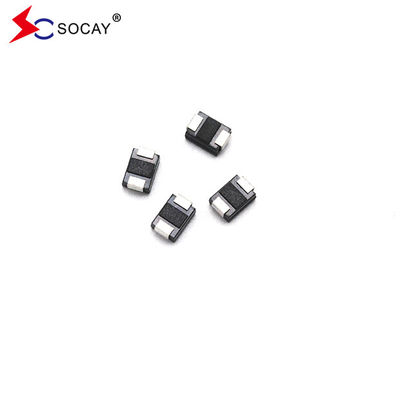

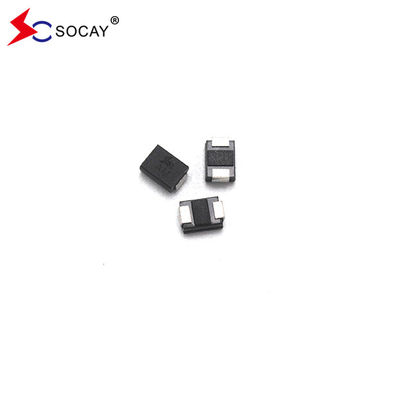

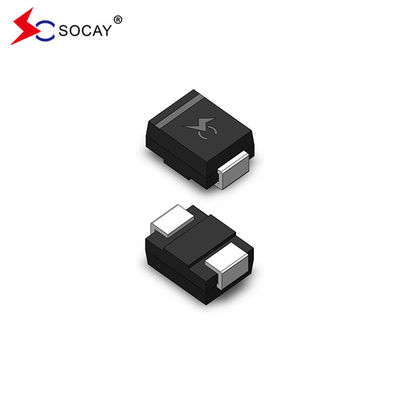

5V Yüzey Montaj TVS Diyotları SMBJ5.0A, 600W Tek yönlü Geçici Voltaj Baskıcısı
Veritabanı:SMBJ_v88.2.pdf
Açıklama:
SMBJ serisi, hassas elektronik ekipmanları yıldırım ve diğer geçici voltaj olaylarından kaynaklanan voltaj geçişlerinden korumak için özel olarak tasarlanmıştır.
Bölüm Numarası | İşaretleme |
Geriye dön. Durdurma Voltaj VRWM (V) |
Ayrımcılık VoltajVBR (V) @ IT |
Test Mevcut Ben...T (mA) |
Maksimum Sıkıştırma Voltaj VC @ IPP(V) |
Maksimum Zirve Nabız Mevcut Ben...PP(A) |
Maksimum Geriye dön. SızıntıBen...R @VRWM (μA) |
|||
Birlik | İki. | UNi | İki. | MIN | Max | |||||
SMBJ3.3A | - Evet. | K1 | - Evet. | 3.3 | 5.20 | 6.50 | 10 | 8.0 | 75.00 | 600 |
SMBJ5.0A | SMBJ5.0CA | KE | AE | 5.0 | 6.40 | 7.00 | 10 | 9.2 | 65.22 | 800 |
SMBJ6.0A | SMBJ6.0CA | KG | AG | 6.0 | 6.67 | 7.37 | 10 | 10.3 | 58.25 | 800 |
SMBJ6.5A | SMBJ6.5CA | KK | AK | 6.5 | 7.22 | 7.98 | 10 | 11.2 | 53.57 | 500 |
SMBJ7.0A | SMBJ7.0CA | KM | AM | 7.0 | 7.78 | 8.60 | 10 | 12.0 | 50.00 | 200 |
SMBJ7.5A | SMBJ7.5CA | KP | AP | 7.5 | 8.33 | 9.21 | 1 | 12.9 | 46.51 | 100 |
SMBJ8.0A | SMBJ8.0CA | KR | AR | 8.0 | 8.89 | 9.83 | 1 | 13.6 | 44.12 | 50 |
SMBJ8.5A | SMBJ8.5CA | KT | AT | 8.5 | 9.44 | 10.40 | 1 | 14.4 | 41.67 | 10 |
SMBJ9.0A | SMBJ9.0CA | KV | AV | 9.0 | 10.00 | 11.10 | 1 | 15.4 | 38.96 | 5 |
SMBJ10A | SMBJ10CA | KX | AX | 10.0 | 11.10 | 12.30 | 1 | 17.0 | 35.29 | 5 |
SMBJ11A | SMBJ11CA | KZ | WZ | 11.0 | 12.20 | 13.50 | 1 | 18.2 | 32.97 | 5 |
SMBJ12A | SMBJ12CA | LE | BE | 12.0 | 13.30 | 14.70 | 1 | 19.9 | 30.15 | 5 |
SMBJ13A | SMBJ13CA | LG | BG | 13.0 | 14.40 | 15.90 | 1 | 21.5 | 27.91 | 5 |
SMBJ14A | SMBJ14CA | LK | BK | 14.0 | 15.60 | 17.20 | 1 | 23.2 | 25.86 | 5 |
SMBJ15A | SMBJ15CA | LM | BM | 15.0 | 16.70 | 18.50 | 1 | 24.4 | 24.59 | 5 |
SMBJ16A | SMBJ16CA | LP | BP | 16.0 | 17.80 | 19.70 | 1 | 26.0 | 23.08 | 5 |
SMBJ17A | SMBJ17CA | LR | BR | 17.0 | 18.90 | 20.90 | 1 | 27.6 | 21.74 | 5 |
SMBJ18A | SMBJ18CA | LT | BT | 18.0 | 20.00 | 22.10 | 1 | 29.2 | 20.55 | 5 |
SMBJ19A | SMBJ19CA | LB | BB | 19.0 | 21.10 | 23.30 | 1 | 30.8 | 19.49 | 5 |
SMBJ20A | SMBJ20CA | LV | BV | 20.0 | 22.20 | 24.50 | 1 | 32.4 | 18.52 | 5 |
SMBJ22A | SMBJ22CA | LX | BX | 22.0 | 24.40 | 26.90 | 1 | 35.5 | 16.90 | 5 |
SMBJ24A | SMBJ24CA | LZ | BZ | 24.0 | 26.70 | 29.50 | 1 | 38.9 | 15.42 | 5 |
SMBJ26A | SMBJ26CA | ME | CE | 26.0 | 28.90 | 31.90 | 1 | 42.1 | 14.25 | 5 |
SMBJ28A | SMBJ28CA | MG | CG | 28.0 | 31.10 | 34.40 | 1 | 45.4 | 13.22 | 5 |
SMBJ30A | SMBJ30CA | MK | CK | 30.0 | 33.30 | 36.80 | 1 | 48.4 | 12.40 | 5 |
SMBJ33A | SMBJ33CA | MM | CM | 33.0 | 36.70 | 40.60 | 1 | 53.3 | 11.26 | 5 |
SMBJ36A | SMBJ36CA | MP | CP | 36.0 | 40.00 | 44.20 | 1 | 58.1 | 10.33 | 5 |
SMBJ40A | SMBJ40CA | MR | CR | 40.0 | 44.40 | 49.10 | 1 | 64.5 | 9.30 | 5 |
SMBJ43A | SMBJ43CA | MT | CT | 43.0 | 47.80 | 52.80 | 1 | 69.4 | 8.65 | 5 |
SMBJ45A | SMBJ45CA | MV | Özgeçmiş | 45.0 | 50.00 | 55.30 | 1 | 72.7 | 8.25 | 5 |
SMBJ48A | SMBJ48CA | MX | CX | 48.0 | 53.30 | 58.90 | 1 | 77.4 | 7.75 | 5 |
SMBJ51A | SMBJ51CA | MZ | CZ | 51.0 | 56.70 | 62.70 | 1 | 82.4 | 7.28 | 5 |
SMBJ54A | SMBJ54CA | NE | DE | 54.0 | 60.00 | 66.30 | 1 | 87.1 | 6.89 | 5 |
SMBJ58A | SMBJ58CA | NG | Genel Müdürlük | 58.0 | 64.40 | 71.20 | 1 | 93.6 | 6.41 | 5 |
SMBJ60A | SMBJ60CA | NK | DK | 60.0 | 66.70 | 73.70 | 1 | 96.8 | 6.20 | 5 |
SMBJ64A | SMBJ64CA | NM | DM | 64.0 | 71.10 | 78.60 | 1 | 103.0 | 5.83 | 5 |
SMBJ70A | SMBJ70CA | NP | DP | 70.0 | 77.80 | 86.00 | 1 | 113.0 | 5.31 | 5 |
SMBJ75A | SMBJ75CA | NR | DR | 75.0 | 83.30 | 92.10 | 1 | 121.0 | 4.96 | 5 |
SMBJ78A | SMBJ78CA | NT1 | DT | 78.0 | 86.70 | 95.80 | 1 | 126.0 | 4.76 | 5 |
SMBJ80A | SMBJ80CA | Not: | DB | 80.0 | 88.80 | 97.60 | 1 | 129.6 | 4.63 | 5 |
SMBJ85A | SMBJ85CA | NV | DV | 85.0 | 94.40 | 104.00 | 1 | 137.0 | 4.38 | 5 |
SMBJ90A | SMBJ90CA | NX | DX | 90.0 | 100.00 | 111.00 | 1 | 146.0 | 4.11 | 5 |
SMBJ100A | SMBJ100CA | Yeni Zelanda | DZ | 100.0 | 111.00 | 123.00 | 1 | 162.0 | 3.70 | 5 |
SMBJ110A | SMBJ110CA | PE | EE | 110.0 | 122.00 | 135.00 | 1 | 177.0 | 3.39 | 5 |
SMBJ120A | SMBJ120CA | PG | EG | 120.0 | 133.00 | 147.00 | 1 | 193.0 | 3.11 | 5 |
SMBJ130A | SMBJ130CA | PK | EK | 130.0 | 144.00 | 159.00 | 1 | 209.0 | 2.87 | 5 |
SMBJ140A | SMBJ140CA | PB | EB | 140.0 | 155.00 | 171.00 | 1 | 226.8 | 2.65 | 5 |
SMBJ150A | SMBJ150CA | Başbakan | EM | 150.0 | 167.00 | 185.00 | 1 | 243.0 | 2.47 | 5 |
SMBJ160A | SMBJ160CA | PP | EP | 160.0 | 178.00 | 197.00 | 1 | 259.0 | 2.32 | 5 |
SMBJ170A | SMBJ170CA | Halkla ilişkiler | Acil Servis | 170.0 | 189.00 | 209.00 | 1 | 275.0 | 2.18 | 5 |
SMBJ180A | SMBJ180CA | PT | ET | 180.0 | 201.00 | 220.00 | 1 | 291.6 | 2.06 | 5 |
SMBJ190A | SMBJ190CA | PV | EV | 190.0 | 211.00 | 232.00 | 1 | 307.8 | 1.95 | 5 |
SMBJ200A | SMBJ200CA | PW | EW | 200.0 | 224.00 | 247.00 | 1 | 324.0 | 1.85 | 5 |
SMBJ220A | SMBJ220CA | PX | EX | 220.0 | 246.00 | 272.00 | 1 | 356.0 | 1.69 | 5 |
SMBJ250A | SMBJ250CA | PZ | EZ | 250.0 | 279.00 | 309.00 | 1 | 405.0 | 1.48 | 5 |
SMBJ300A | SMBJ300CA | KS | FE | 300.0 | 335.00 | 371.00 | 1 | 486.0 | 1.23 | 5 |
SMBJ350A | SMBJ350CA | Merkezi | FG | 350.0 | 391.00 | 432.00 | 1 | 567.0 | 1.06 | 5 |
SMBJ400A | SMBJ400CA | QK | FK | 400.0 | 447.00 | 494.00 | 1 | 648.0 | 0.93 | 5 |
SMBJ440A | SMBJ440CA | QM | FM | 440.0 | 492.00 | 543.00 | 1 | 713.0 | 0.84 | 5 |
Notlar:
1.1"A" takmacası %5 toleranslı cihazı gösterir.
2.2İki yönlü cihazları belirtmek için parça numarasının ardından "CA" sonekini ekleyin.
3.3.V'li iki yönlü cihazlar içinR10 voltanın altında, IRSınır iki katı.
Özellikleri:
Yüzey montajlı uygulamalar için tahta alanını optimize etmek için
Düşük sızıntı
Tek ve iki yönlü birim
Camdan pasifleştirilmiş bağlantı
Düşük indüktensi
Mükemmel sıkıştırma yeteneği
600W 10 × 1000μs dalga biçiminde en yüksek güç kapasitesi Tekrarlama hızı (iş döngüsü):0.01%
Hızlı yanıt süresi: genellikle 0 Volt'tan V'ye kadar 1.0ps'ten azBRdakikası
Tipik IR12V üzerinde 5μA'dan daha az.
Yüksek sıcaklıkta lehimleme: 260°C/40 saniye terminallerde
Tipik maksimum sıcaklık katsayısı ΔVBR= 0,1% × VBR@25°C× ΔT
Plastik paketin laboratuvar yanıcılığı 94V-0
Mat teneke kurşunsuz Kaplama
Halogensiz ve RoHS uyumlu
Tipik bir arıza modu, aşırı belirtilen voltaj veya akımdan kısa
Bıyık testi, JEDEC JESD201A tablosunun 4a ve 4c'lerine göre yapılır.
IEC-61000-4-2 ESD 15kV ((Hava), 8kV (Bağlantı)
IEC 61000-4-2 (IEC801-2) uyarınca veri hatlarının ESD koruması
IEC 61000-4-4 (IEC801-4) uyarınca veri hatlarının EFT koruması
Başvurular:
TVS cihazları, Telekom, Bilgisayar, Endüstriyel ve Tüketici elektronik uygulamalarında kullanılan I / O arayüzlerinin, VCC otobüsünün ve diğer savunmasız devrelerin korunması için idealdir.
Parametreler | Simge | Değer | Birim |
10/1000μs dalga biçimi ile zirve atış gücü dağılımı (Şekil.1) (Not 1), (Note 2) | PPPM | 600 | Watts |
10/1000μs dalga biçimi ile zirve atış akımı. (Note1,Fig.3) | Ben...PP | Sonraki Tabloya bakın | Amperler |
Sınırsız Sıcaklık Lavabı'nda Güç Çöpü TL=75°C | PM(AV) | 5.0 | Watt |
En yüksek ileri dalgalanma akımı, 8.3ms tek yarı sinüs dalgası (3 not) | Ben...FSM | 100 | Amperler |
Sadece tek yönlü için 25A'daki maksimum anlık ileri voltaj (4 not) | VF | 3.5/5.0 | Voltaj |
İşleme bağlantısı ve depolama sıcaklık aralığı. | TJ, TSTG | -55 ile +150 arasında | °C |
Notlar: 1. Tekrarlanmayan akım atışı, Şekil 3'e göre ve T'den yukarı indirilmişA= Şekil 2'ye göre 25°C. 2. Her terminal için 5.0 mm x 5.0 mm (0.03 mm kalınlığında) Bakır Yataklar üzerine monte edilmiş. 3. 8.3ms tek yarı sinüs dalgası veya eşdeğer kare dalgası, Görev döngüsü = Dakikada en fazla 4 darbeler. 4. VFV için < 3,5VBR< 200V ve VFV için < 6,5VBR> 201V. |
