Ana sayfa /Ürünler/TVS Diyotları/400W 6V SMD geçici gerilim bastırıcı SMAJ6.0CA, iki yönlü TVS diyotları

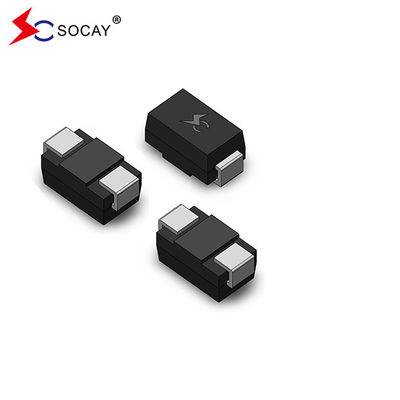

400W 6V SMD geçici gerilim bastırıcı SMAJ6.0CA, iki yönlü TVS diyotları

5000 adet.
MOQ
negotiable
fiyat
400W 6V SMD geçici gerilim bastırıcı SMAJ6.0CA, iki yönlü TVS diyotları
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi
Özellikleri
Teknik Özellikler
Ürün Adı: TVS Diyotları
Paket Türü: DO-214AC/SMA
Vrwm: 6.0V
Vbr@It (Min.): 6.67V
Vbr@It (Maks.): 7.37V
BT: 10mA
Vc@Ipp: 10.3V
Ipp: 38.83A
Ir@Vrwm: 800μA
Depolama Sıcaklık Aralığı: -55 ila +150 OC
Temel bilgiler
Menşe yeri: Shenzhen, Guangdong, Çin
Marka adı: SOCAY
Sertifika: UL,REACH,RoHS,ISO
Model numarası: SMAJ6.0CA
belge: Ürün Broşürü PDF
Ödeme & teslimat koşulları
Teslim süresi: 5-8 iş günü
Ürün Açıklaması

400W 6V SMD geçici gerilim bastırıcı SMAJ6.0CA, iki yönlü TVS diyotları



Veritabanı:SMAJ_v2207.1.pdf



400W 6V SMD geçici gerilim bastırıcı SMAJ6.0CA, iki yönlü TVS diyotları 0





Bölüm Numarası İşaretleme

Geriye dön.

Durdurma

Voltaj VRWM(V)

Ayrımcılık

VoltajVBR (V)

@ IT

Test

Mevcut

Ben...T (mA)

Maksimum

Sıkıştırma

Voltaj VC @ IPP(V)

Maksimum

Zirve

Nabız

Mevcut Ben...PP(A)

Maksimum

Geriye dön.

SızıntıBen...R

@VRWM (μA)
Birlik İki. UNi İki.   MIN Max
SMAJ3.3A - Evet. A1 - Evet. 3.3 4.10 - Hayır. 1 8.0 50.00 600
SMAJ5.0A SMAJ5.0CA AE Biz 5.0 6.40 7.00 10 9.2 43.48 800
SMAJ6.0A SMAJ6.0CA AG WG 6.0 6.67 7.37 10 10.3 38.83 800
SMAJ6.5A SMAJ6.5CA AK WK 6.5 7.22 7.98 10 11.2 35.71 500
SMAJ7.0A SMAJ7.0CA AM WM 7.0 7.78 8.60 10 12.0 33.33 200
SMAJ7.5A SMAJ7.5CA AP WP 7.5 8.33 9.21 1 12.9 31.01 100
SMAJ8.0A SMAJ8.0CA AR WR 8.0 8.89 9.83 1 13.6 29.41 50
SMAJ8.5A SMAJ8.5CA AT WT 8.5 9.44 10.40 1 14.4 27.78 10
SMAJ9.0A SMAJ9.0CA AV WV 9.0 10.00 11.10 1 15.4 25.97 5
SMAJ10A SMAJ10CA AX WX 10.0 11.10 12.30 1 17.0 23.53 5
SMAJ11A SMAJ11CA AZ WZ 11.0 12.20 13.50 1 18.2 21.98 5
SMAJ12A SMAJ12CA BE XE 12.0 13.30 14.70 1 19.9 20.10 5
SMAJ13A SMAJ13CA BG XG 13.0 14.40 15.90 1 21.5 18.60 5
SMAJ14A SMAJ14CA BK XK 14.0 15.60 17.20 1 23.2 17.24 5
SMAJ15A SMAJ15CA BM XM 15.0 16.70 18.50 1 24.4 16.39 5
SMAJ16A SMAJ16CA BP XP 16.0 17.80 19.70 1 26.0 15.38 5
SMAJ17A SMAJ17CA BR XR 17.0 18.90 20.90 1 27.6 14.49 5
SMAJ18A SMAJ18CA BT XT 18.0 20.00 22.10 1 29.2 13.70 5
SMAJ19A SMAJ19CA BB XB 19.0 21.10 23.30 1 30.8 13.00 5
SMAJ20A SMAJ20CA BV XV 20.0 22.20 24.50 1 32.4 12.35 5
SMAJ22A SMAJ22CA BX XX 22.0 24.40 26.90 1 35.5 11.27 5
SMAJ24A SMAJ24CA BZ XZ 24.0 26.70 29.50 1 38.9 10.28 5
SMAJ26A SMAJ26CA CE Evet. 26.0 28.90 31.90 1 42.1 9.50 5
SMAJ28A SMAJ28CA CG YG 28.0 31.10 34.40 1 45.4 8.81 5
SMAJ30A SMAJ30CA CK YK 30.0 33.30 36.80 1 48.4 8.26 5
SMAJ33A SMAJ33CA CM YM 33.0 36.70 40.60 1 53.3 7.50 5
SMAJ36A SMAJ36CA CP YP 36.0 40.00 44.20 1 58.1 6.88 5
SMAJ40A SMAJ40CA CR YR 40.0 44.40 49.10 1 64.5 6.20 5
SMAJ43A SMAJ43CA CT YT 43.0 47.80 52.80 1 69.4 5.76 5



 Notlar:



1.1"A" takmacası %5 toleranslı cihazı gösterir.

22. İki yönlü cihazları belirlemek için parça numarasının ardından "CA" takfiyesini ekleyin.

3. 3. V'li iki yönlü cihazlar içinR10 voltanın altında, IRSınır iki katı.







400W 6V SMD geçici gerilim bastırıcı SMAJ6.0CA, iki yönlü TVS diyotları 1





Parametreler Simge Değer Birim
10/1000μs dalga biçimi ile zirve atış gücü dağılımı (Şekil.1) (Not 1), (Note 2) PPPM 400 Watts
10/1000μs dalga biçimi ile zirve atış akımı. (Note1,Fig.3) Ben...PP Sonraki Tabloya bakın Amperler
Sınırsız Sıcaklık Lavabı'nda Güç Çöpü TL=75°C PM(AV) 1.0 Watt
En yüksek ileri dalgalanma akımı, 8.3ms tek yarı sinüs dalgası (3 not) Ben...FSM 40 Amperler
Sadece tek yönlü için 25A'daki maksimum anlık ileri voltaj (4 not) VF 3.5/5.0 Voltaj
İşleme bağlantısı ve depolama sıcaklık aralığı. TJ, TSTG -55 ile +150 arasında °C

Notlar:

1. Tekrarlanmayan akım atışı, Şekil 3'e göre ve T'den yukarı indirilmişA= Şekil 2'ye göre 25°C.

2. Her terminal için 5.0 mm x 5.0 mm (0.03 mm kalınlığında) Bakır Yataklar üzerine monte edilmiş.

3. 8.3ms tek yarı sinüs dalgası veya eşdeğer kare dalgası, Görev döngüsü = Dakikada en fazla 4 darbeler.

4. VFV için < 3,5VBR< 200V ve VFV için < 6,5VBR> 201V.





400W 6V SMD geçici gerilim bastırıcı SMAJ6.0CA, iki yönlü TVS diyotları 2

400W 6V SMD geçici gerilim bastırıcı SMAJ6.0CA, iki yönlü TVS diyotları 3
