Schottky Bariyer Diyot, metal-yarı iletken bağlantısından oluşan bir diyot türüdür.Düşük voltajlı uygulamalarda kullanılmak için ideal hale getiriyorBu diyot için IF=1A'daki maksimum ileri voltaj 0.85V'dir.
Schottky Bariyer Diyotunun da VR=0V'de 85pF'lik Tipik Çapraz Kapasitans Derecesi vardır. Bu derece, diyotun çaprazında depolanabilen şarj miktarını gösterir.Bu özellik, diyotun kapasitansının devrenin performansını etkileyebileceği yüksek frekanslı devrelerde önemlidir.
Schottky Bariyer Diyot, güç kaynakları, voltaj düzenleyicileri ve pil şarj cihazları da dahil olmak üzere çok çeşitli elektronik devrelerde kullanılmak için uygundur.Diyotun düşük ileri gerilim düşüşü ve hızlı anahtarlama hızları, yüksek verimlilik ve hızlı yanıt süreleri gerektiren devrelerde kullanılmak için idealdir.
Bu diyotun çalışma bağlantı sıcaklığı ve depolama sıcaklığı aralığı -55 ila +150°C'dir.Bu sıcaklık aralığı, diyotun hasar görmeden çalışabileceği sıcaklık aralığını gösterirDiyotun bu aralığın dışındaki sıcaklıklara maruz kalmadığından emin olmak önemlidir.
Özetle, Yüzey Dağlı Schottky Bariyer Düzelticileri, elektronik devrelerde kullanılan düşük voltajlı Düzeltme Diyot türüdür.Bu diyot 150V'lik maksimum DC engelleme voltajı ve 1A ortalama düzeltme akımı ile çalışır.Diyotun IF=1A'da 0.85V'lik maksimum ileri voltajı ve VR=0V'de 85pF'lik tipik bağlantı kapasitesine sahiptir.Diyotun çalışma bağlantı sıcaklığı ve depolama sıcaklığı aralığı -55 ila +150°C'dir., çok çeşitli elektronik devrelerde kullanılmasına uygun hale getiriyor.
Teknik parametreler | Değer |
---|---|
VRRM'de ters sızıntı akımı | 30μA |
IF=1A'da en yüksek ileri gerilim | 0.85V |
Maksimum Tekrarlanabilir Zirve Ters Voltajı | 150V |
VR=0V'de tipik bağlantı kapasitesi | 85pF |
Maksimum DC engelleme voltajı | 150V |
Maksimum RMS Voltajı | 105V |
Orta düzeltme akımı | 1A |
İşleme bağlantı sıcaklığı ve depolama sıcaklık aralığı | -55 ila +150°C |
Bu ürün yüksek ileri dalgalanma akımlı elektrostatik bir diyot.

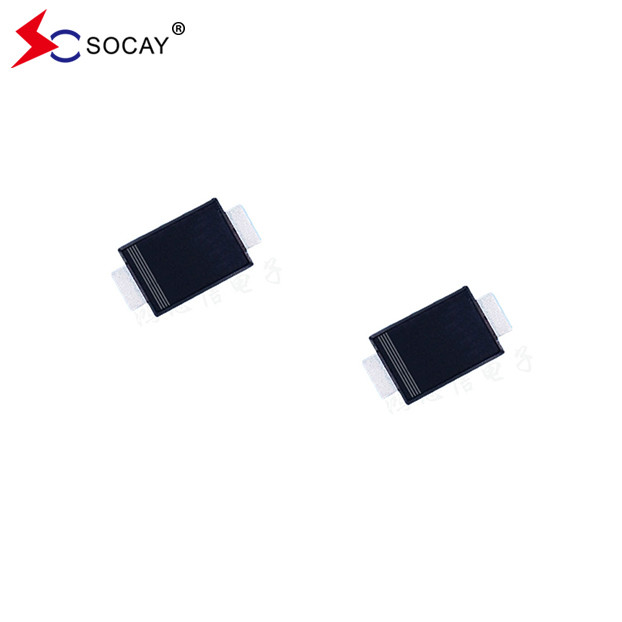

SBD115D1, güç kaynakları, pil şarj cihazları ve invertörler dahil olmak üzere çok çeşitli uygulamalar için uygun bir köprü düzleyici diyotudur.Diyot düşük voltajlı devreleri verimli bir şekilde işleyebilir.
Diyotun düşük ters sızıntı akımı 30μA ve ortalama düzeltme akımı 1A'dır, bu da düşük voltaj düzeltme uygulamaları için ideal bir seçimdir.IF=1A'da maksimum ileri voltajı 0'dur..85V, çalışma sırasında düşük güç kaybını sağlar.
VR=0V'de tipik bağlantı kapasitansı 85pF'dir ve bu da diodu yüksek frekanslı uygulamalar için uygun kılar.SBD115D1, düşük ileri gerilim düşüşü ve düşük güç kaybı gerektiren düşük gerilim düzeltme uygulamaları için güvenilir ve verimli bir çözümdür.
S: Bu Schottky Bariyer Diyotunun marka adı nedir?
Cevap: Bu Schottky Bariyer Diyotunun marka adı Socay.
S: Bu Schottky Bariyer Diyotunun model numarası nedir?
Cevap: Bu Schottky Bariyer Diyotunun model numarası SBD115D1.
S: Bu Schottky Bariyer Diyot nerede üretiliyor?
Cevap: Bu Schottky Bariyer Diyot, Çin'in Shenzhen şehrinde üretiliyor.
S: Bu Schottky Bariyer Diyotunun hangi sertifikaları var?
Cevap: Bu Schottky Bariyer Diyotunun REACH, RoHS ve ISO sertifikaları var.
S: Bu Schottky Bariyer Diyot için en az sipariş miktarı nedir?
Cevap: Bu Schottky Bariyer Diyot için en az sipariş miktarı 3000 PCS/REEL'dir.
S: Bu Schottky Bariyer Diyotunun ambalajı nasıl?
Cevap: Bu Schottky Bariyer Diyot 7 inçlik plastik rulolar halinde paketlenmiştir.
