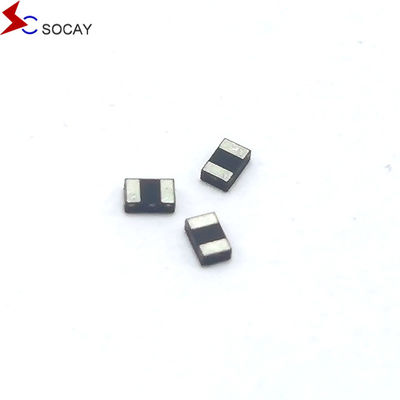

ESD Koruması için Düşük Kapasiteli ESD Dizileri SE03N6L01GZ Çalışma Voltajı 3.3V
ESD Dizileri Özellikleri:
ESD Arrays Uygulamalar:
ESD Arrays Mekanik Özellikleri:
ESD Dizileri Fonksiyonel Şekil:
ESD Dizileri Mutlak En Yüksek Sıralamalar (T)A=25°C, aksi belirtilmedikçe):
Simge | Parametreler | Değer | Birimler |
TL | Kurşun Lehimleme Sıcaklığı | 260 (10 saniye) | oC |
TOP | Çalışma sıcaklık aralığı | -55 ile +125 arasında | °C |
TSTG | Depolama sıcaklık aralığı | -55 ile +150 arasında | °C |
VESD | IEC61000-4-2'ye göre ESD (Hava) | ±25 | KV |
IEC61000-4-2'ye göre ESD (Bağlantı) | ±25 |
Elektriksel Özellikler (TA=25Farklı belirtilmedikçe °C):
Parametreler | Simge | Koşullar | - Min. | Tipik. | - Max. - Hayır. | Birimler |
Ters çalışma voltajı | VRWM | - Hayır. | - Hayır. | - Hayır. | 3.3 | V |
Çökme Voltajı | VBR | IT = 1mA | 3.5 | 5.1 | 5.0 | V |
Sızıntı akımı | IR | VRWM = 3.3V | - Hayır. | - Hayır. | 0.5 | μA |
Sıkıştırma Voltajı | VC | IPP = 1A, tP = 8/20μs | - Hayır. | 6.0 | - Hayır. | V |
Sıkıştırma Voltajı | VC | IPP = 5A, tP = 8/20μs | - Hayır. | 10.0 | - Hayır. | V |
Bağlantı Kapasitesi | CJ | VR = 0V, f = 1MHz | - Hayır. | 0.5 | - Hayır. | pF |
DFN1006-2L Paket Şeması ve Boyutları:
Simge | Millimetre | Inç | ||
- Min. | - Max. - Hayır. | - Min. | - Max. - Hayır. | |
A | 0.450 | 0.550 | 0.018 | 0.022 |
A1 | 0.010 | 0.070 | 0.000 | 0.003 |
D | 0.950 | 1.050 | 0.037 | 0.041 |
E | 0.550 | 0.650 | 0.022 | 0.026 |
D1 | 0.450 REF | 0.018 REF | ||
E1 | 0.400 REF | 0.016 REF | ||
b | 0.275 | 0.325 | 0.011 | 0.013 |
e | 0.675 | 0.725 | 0.027 | 0.029 |
L | 0.275 | 0.325 | 0.011 | 0.013 |
L1 | 0.010 REF | 0.000 REF |
