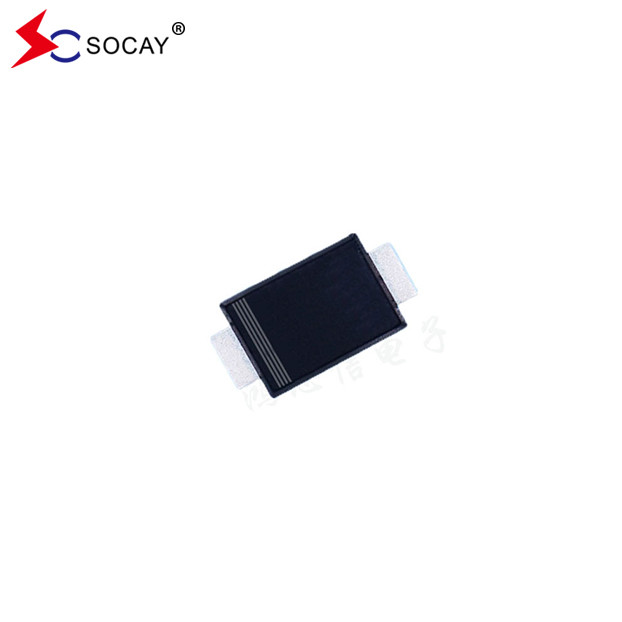

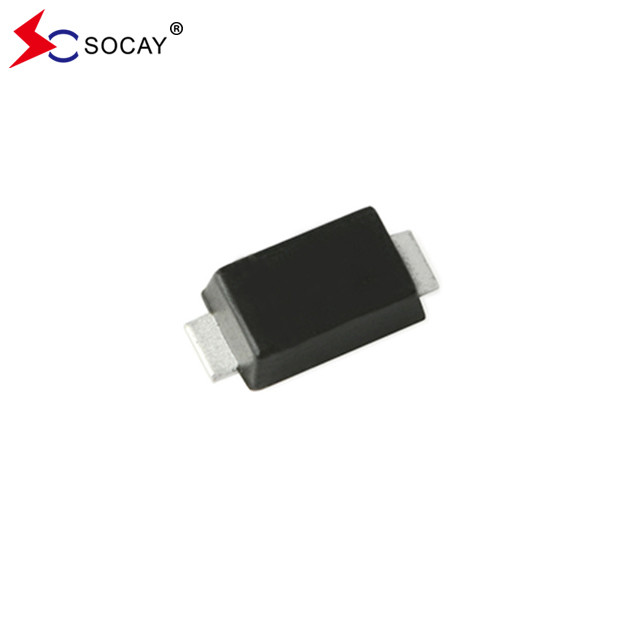

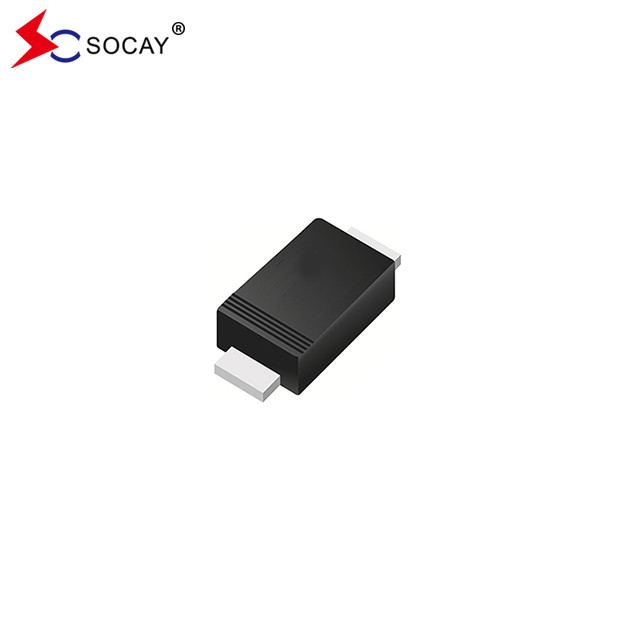

SOD-123FL Paketi Schottky Bariyer Düzelticileri SBD102D1~SBD120D1 20 ila 200VRRM SBD104D1
Schottky Bariyer Düzelticileri SBD102D1~SBD120D1 DATA SHEET:SBD102D1~SBD120D1 ((SOD-123FL)_v2109.1.pdf
SBD104D1 Schottky Bariyer Düzelticilerinin Özellikleri:
Ürün SBD104D1, IEC 61249 standardına göre yeşil kalıplama bileşiğidir.
Schottky Bariyer Düzelticilerinin mekanik verileri SBD104D1:
Kutupluğu: Katot sonunu gösteren renkli bant
Schottky Bariyer Düzelticileri SBD104D1 Elektriksel ve termal özellikler (T)A=25°C, aksi belirtilmedikçe):
SBD104D1 Parametresi | Simge | SBD102D1 | SBD103D1 | SBD104D1 | SBD106D1 | SBD110D1 | SBD115D1 | SBD120D1 | Birim | ||||
SBD104D1 En yüksek VRRM |
VRRM | 20 | 30 | 40 | 60 | 100 | 150 | 200 | V | ||||
Maksimum VRMS | VRMS | 14 | 21 | 28 | 42 | 70 | 105 | 140 | V | ||||
Maksimum VDC | VDC | 20 | 30 | 40 | 60 | 100 | 150 | 200 | V | ||||
Orta düzeltme akımı (IF(AV) | IF(AV) | 1 | A | ||||||||||
SBD104D1 İleri Akım RMS, D=0.5 | IF ((RMS) | 2 | A | ||||||||||
SBD104D1 t=8.3ms'de tekrarlanmayan Ön Fırtına Akımı | IFSM | 40 | 30 | A | |||||||||
IF=1A'da maksimum VF | VF | 0.55 | 0.7 | 0.8 | 0.85 | V | |||||||
SBD104D1 VRRM'de ters sızıntı akımı | IR | 30 | μA | ||||||||||
SBD104D1 Tipik Termal Direniş |
(Not 1) | RθJC | 32 | °C/W | |||||||||
(Not 2) | RθJA | 200 | |||||||||||
VR=0V'de tipik CJ derecelendirme | CJ | 155 | 125 | 100 | 85 | pF | |||||||
SBD104D1 İşleme bağlantı noktası sıcaklığı ve depolama sıcaklık aralığı | TJ, TSTG | -55 ile +150 arasında | °C | ||||||||||
Notlar:1FR4 PCB'ye monte edilmiş, tek taraflı bakır, 100cm2 bakır bant alanı. 2FR4 PCB'ye monte edilmiş, tek taraflı bakır, mini yastık. |
Schottky Bariyer Düzelticileri SBD104D1 SOD-123FL Paket Şeması (Birim: inç ((mm)):
Paket Bilgisi:
Bölüm Numarası | Bileşen Paketi | miktarı | Paket seçeneği |
SBD102D1~SBD120D1 | SOD-123FL | 3000 PCS | 7 inç plastik rulo başına |
