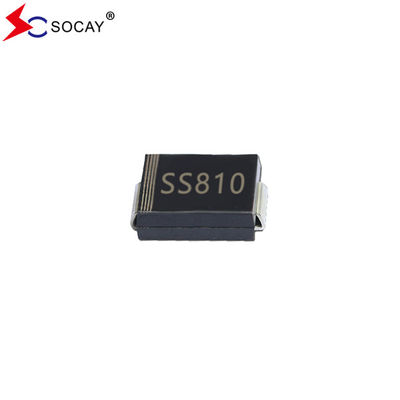

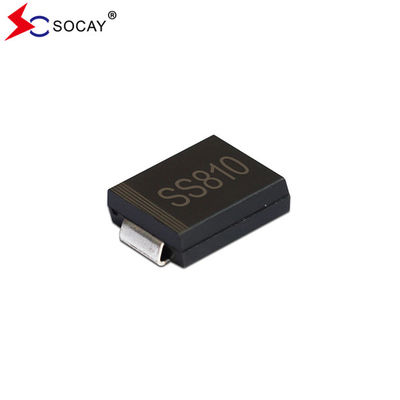

100VRRM Yüzey Dağı Schottky Bariyer Diyot SS810C 70VRMS Voltaj SMC Paketi

3000 ADET
MOQ
negotiable
fiyat
100VRRM Yüzey Dağı Schottky Bariyer Diyot SS810C 70VRMS Voltaj SMC Paketi
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi
Özellikleri
Teknik Özellikler
Bileşen Adı: Schottky Bariyer Diyot
Bileşen paketi: DO-214AAB/SMC
Max. Maks. VRRM VRRM: 100V
Component Max. Bileşen Maks. VRMS VRM'ler: 70V
Ürün Maks. VDC: 100V
SS810C IF(AV): 8A
8A'da VF: 0.8V
SS810C IR: 50μA
Vurgulamak:

SS810C

,

Yüzey Dağı Schottky Bariyer Diyot

,

SS810C Schottky Bariyer Diyot
Temel bilgiler
Menşe yeri: Shenzhen, Guangdong, Çin
Marka adı: SOCAY
Sertifika: REACH,RoHS,ISO
Model numarası: SS810C
belge: Ürün Broşürü PDF
Ödeme & teslimat koşulları
Teslim süresi: 5-8 iş günü
Ürün Açıklaması

100VRRM Yüzey Dağı Schottky Bariyer Diyot SS810C 70VRMS Voltaj SMC Paketi



Schottky Barrier Diode SS810C DATA SHEET:SS810C ((SMC)_v94.1.pdf





Schottky Barrier Diode SS810C Özellikleri şunlardır:

  • Schottky Barrier Diode SS810C Plastik paket UL94V-0'dur.
  • Yüzey montajı paket uygulamaları için tahta alanını optimize etmek için.
  • SS810C düşük güç kaybı, yüksek verimliliğe sahiptir.

  • SS810C IEC 61249 standardına göre yeşil kalıplama bileşiği.

  • Bu bileşen yüksek dalgalanma kapasitesine sahip.
  • Kurşunsuz, Schottky Barrier Diode, AB RoHS 2'ye uygun.0.



Schottky Barrier Diode SS810C Mekanik Veriler:

  • Schottky Barrier Diode SS810C Kutusu: JEDEC DO-214AB kalıplanmış plastik.
  • Terminalleri: MIL-STD-750, Yöntem 2026'ya göre lehimlenebilir, lehimlenebilir.
  • Schottky Barrier Diode SS810C Kutupluk: Renk bandı katot sonunu gösterir.
  • Standart ambalajı: 16 mm bant (EIA-481).

  • Schottky Bariyer Diyot SS810C Yaklaşık.





MA.S. Sınıflandırmave Schottky Barrier Diode SS810C'nin Elektriksel Özellikleri:

SS810C Farklı belirtilmedikçe, ortam sıcaklığında 25°C değerleri. Dirençli veya endüktif yük.
SS810C Parametresi Simge SS810C SS810C Birimi
Schottky Bariyer Diyotları Max. Tekrarlanan Zirve Ters Voltajı VRRM 100 V
Schottky Bariyer Diyotunun Maksimum RMS Voltajı VRMS 70 V
Schottky Bariyer Diyotları Max. VDC VDC 100 V
Schottky Bariyer Diyotunun Maksimum Orta Ön Akımı IF(AV) 8 A
En yüksek ileri dalgalanma akımı: 8.3ms Tek yarı sinine dalgası nominal yük üzerine yerleştirilmiştir IFSM 150 A
SS810C En yüksek ileri gerilim 8A VF 0.8 V
Adli DC engelleme voltajında maksimum DC ters akım IR 50 μA
Schottky Bariyer Diyot Tipik Isı Direnci (Not 1) RθJL 15 °C/W
  (Not 2) RθJA 110
SS810C Çalışma bağlantısı ve depolama sıcaklık aralığı TJ, TSTG -55 ile +150 arasında °C

Notlar: 1. FR4 PCB'ye monte edilmiş, tek taraflı bakır, 100cm2 bakır bant alanı.

2FR4 PCB'ye monte edilmiş, tek taraflı bakır, mini pad.









Schottky Bariyer Diyot SS810C Sıralama ve Karakteristik Eğimler:

Şekil 1. Schottky Bariyer Diyot SS810C Çalışma Sıcaklığı Derating Eğri:

100VRRM Yüzey Dağı Schottky Bariyer Diyot SS810C 70VRMS Voltaj SMC Paketi 0



Şekil 2. Tipik İleri Karakteristikleri

100VRRM Yüzey Dağı Schottky Bariyer Diyot SS810C 70VRMS Voltaj SMC Paketi 1





Schottky Barrier Diode SS810C SMC/DO-214AB Paket Çizelgesi (Birim: inç ((mm)):

100VRRM Yüzey Dağı Schottky Bariyer Diyot SS810C 70VRMS Voltaj SMC Paketi 2



Paket Bilgisi:

Bölüm Numarası Bileşen Paketi miktarı Paket seçeneği
SS810C SMC/DO-214AB 3000 PCS 13 inç plastik rulo başına
    800 PCS 7 inç plastik rulo başına





100VRRM Yüzey Dağı Schottky Bariyer Diyot SS810C 70VRMS Voltaj SMC Paketi 3
