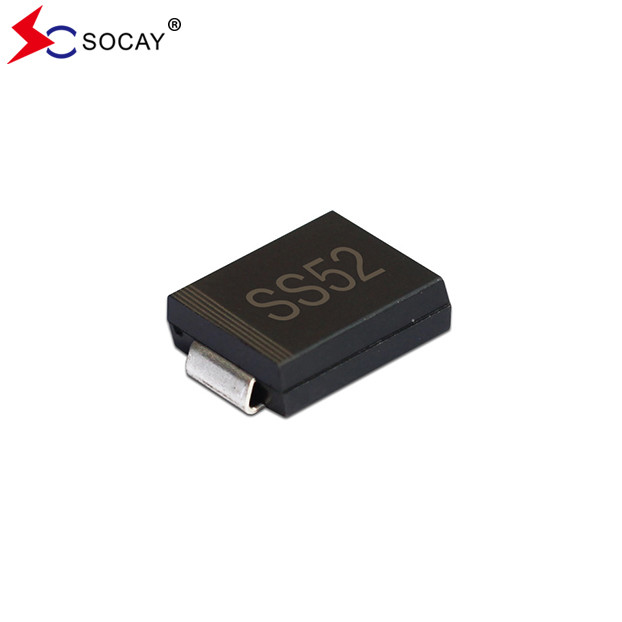

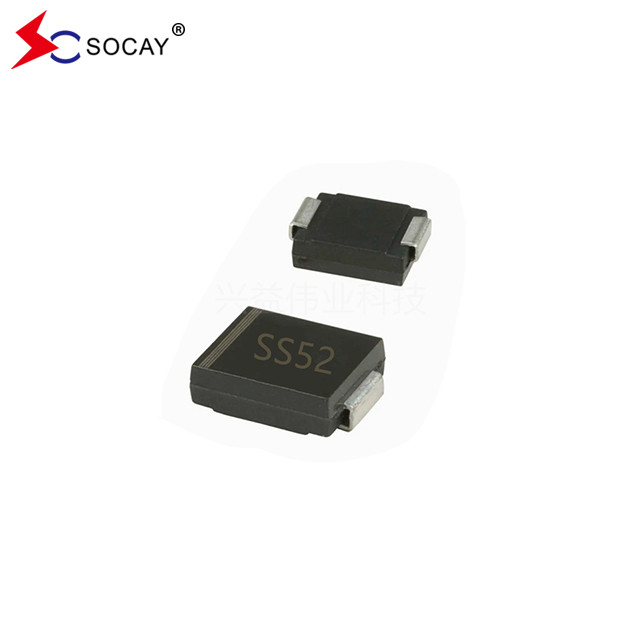

Yüzey Montajı Schottky Bariyer Düzelticileri SS52C ~ SS520C 20VRRM DO-214AB Paketi
Schottky Bariyer Düzelticileri SS52C ~ SS520C DATA SHEET:SS52C_SS520C ((SMC)_v2311.1.pdf
Schottky Bariyer Düzelticileri SS52C ~ SS520C Özellikleri:
IEC 61249 standardına göre ürün yeşil kalıplama bileşiği.
Aşağıdaki mekanik veriler:
Schottky Bariyer Düzelticileri SS52C ~ SS520C Yaklaşık.
MA.S. SınıflandırmaveSchottky Bariyer Düzelticilerinin Elektriksel Özellikleri SS52C ~ SS520C:
Farklı belirtilmediği sürece 25°C ortam sıcaklığında değerlendirme. | ||||||||||||
SS52C~SS520C Parametresi | Simge | SS52C | SS53C | SS54C | SS55C | SS56C | SS58C | SS510C | SS515C | SS520C | Birim | |
Maks. Tekrarlanan Zirve Ters Voltaj VRRM | VRRM | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V | |
SS52C ~ SS520C Maksimum RMS Voltajı | VRMS | 14 | 21 | 28 | 35 | 42 | 56 | 70 | 105 | 140 | V | |
SS52C ~ SS520C Maksimum DC engelleme voltajı | VDC | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V | |
TL = 75°C'de maksimum IF (AV) | IF(AV) | 5 | A | |||||||||
SS52C ~ SS520C IFSM: 8.3ms Tek Yarım Sinus Dalgası Adli Yük Üzerine Yüklendi | IFSM | 100 | A | |||||||||
Maks. 5A'daki ileri voltaj (1 not) | VF | 0.55 | 0.74 | 0.8 | 0.9 | V | ||||||
Nitelikli DC engelleme voltajında en yüksek IR | TJ=25°C | IR | 0.2 | 0.05 | mA | |||||||
TJ=100°C | 20 | 10 | ||||||||||
SS52C ~ SS520C Tipik Termal Direniş (Not 2) |
RθJL | 17 | °C/W | |||||||||
RθJA | 55 | |||||||||||
SS52C ~ SS520C İşleme kesişim sıcaklık aralığı | TJ | -55 ile +125 arasında | -55 ile +150 arasında | -65 ile +175 arasında | °C | |||||||
SS52C ~ SS520C Depolama sıcaklık aralığı | TSTG | -55 ile +150 arasında | -65 ile +175 arasında | °C | ||||||||
Notlar:1. SS52C ~ SS520C PW = 300μsec, %1 Çalışma Döngüsü ile Darbe Test. 2. SS52C ~ SS520C 14 mm2 (0.013 mm kalınlığında) bakır yastık alanları ile PC tahtasına monte edilmiş. |
Schottky Bariyer Düzelticileri SS52C ~ SS520C Sıralama ve Karakteristik Eğimleri:
Şekil 1. Schottky Bariyer Düzelticileri SS52C ~ SS520C İleri Akım Deratasyon Eğeri:
Şekil 2. SS52C ~ SS520C Maksimum Tekrarlanmayan Aşınma Akımı:
Schottky Bariyer Düzelticileri SS52C ~ SS520C Paket Çizelgesi (Birim: inç ((mm)):
Paket Bilgisi:
Bölüm Numarası | Bileşen Paketi | miktarı | Paket seçeneği |
SS52C ~ SS520C | SMC/DO-214AB | 3000 PCS | 13 inç plastik rulo başına |
800 PCS | 7 inç plastik rulo başına |
