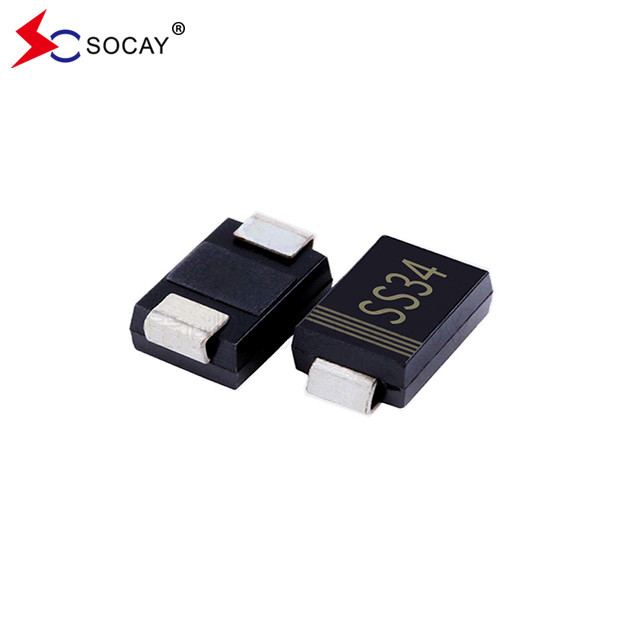

SS34C Schottky Barrier Diode 40VRRM 20VRRM SMC Paketi Schottky Barrier Düzelticileri
SS34C Schottky Bariyer Diyot DATASHEET:SS32C_SS320C(SMC)_v2311.1.pdf
SS34C Schottky Bariyer Diyot Özellikleri:
IEC 61249 standardına göre yeşil kalıplama bileşiği.
Aşağıda SS34C Schottky Bariyer Diyotunun Mekanik Verileri bulunuyor:
Yaklaşık ağırlığı: 0.0082 ons, 0.2325 gram.
MAxium SıralamalarveESS34C Schottky Bariyer Diyotunun elektrik özellikleri:
Farklı belirtilmediği sürece 25°C ortam sıcaklığında değerlendirme. | ||||||||||||
Parametreler | Simge | SS32C | SS33C | SS34C | SS35C | SS36C | SS38C | SS310C | SS315C | SS320C | Birim | |
Diyot En Yüksek Sürekli Zirve Ters Voltajı | VRRM | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V | |
Diyot En Yüksek RMS Voltajı | VRMS | 14 | 21 | 28 | 35 | 42 | 56 | 70 | 105 | 140 | V | |
Diyotun En Yüksek DÖK Engelleme Voltajı | VDC | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V | |
Diyot Maksimum Orta Ön Akım | IF(AV) | 3 | A | |||||||||
En yüksek ileri dalgalanma akımı: 8.3ms Tek yarı sinine dalgası nominal yük üzerine yerleştirilmiştir | IFSM | 100 | A | |||||||||
3A'daki en yüksek ileri voltaj (1 not) | VF | 0.5 | 0.74 | 0.8 | 0.9 | V | ||||||
Adli DC engelleme voltajında maksimum DC ters akım | TJ=25°C | IR | 0.2 | 0.05 | mA | |||||||
TJ=100°C | 20 | 2 | 1 | |||||||||
Diyot Tipik Isı Direnci | (Not 2) | RθJL | 15 | °C/W | ||||||||
(Note 3) | RθJA | 110 | ||||||||||
Çalışma kesişim sıcaklık aralığı | TJ | -55 ile +125 arasında | -55 ile +150 arasında | -65 ile +175 arasında | °C | |||||||
Diyot depolama sıcaklık aralığı | TSTG | -55 ile +150 arasında | -65 ile +175 arasında | °C | ||||||||
Notlar:1. PW = 300μsec ile darbe testi, %1 çalışma döngüsü. 2FR4 PCB'ye monte edilmiş, tek taraflı bakır, 100cm2 bakır bant alanı. 3FR4 PCB'ye monte edilmiş, tek taraflı bakır, mini pad. |
SS34C Schottky Bariyer Diyotları ve Karakteristik Eğimleri:
Tipik İleri Özellikleri:
Fig. 2 çalışma sıcaklığı deratasyon eğrisi:
SS34C Schottky Barrier Diode SMC/DO-214AB Paket Çizelgesi (Birim: inç ((mm)):
Paket Bilgisi:
Bölüm Numarası | Bileşen Paketi | miktarı | Paket seçeneği |
SS32C SS34C | SMC/DO-214AB | 3000 PCS | 13 inç plastik rulo başına |
800 PCS | 7 inç plastik rulo başına |
