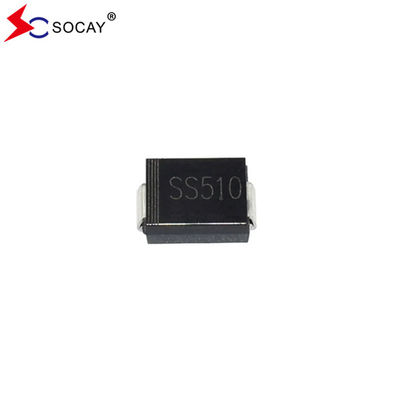

VRRM 40V SS54B Schottky Bariyer Düzelticileri 0.55V İleri Voltajlı Schottky Diyot
Schottky Bariyer Düzelticileri DATASHEET:SS52B ~ SS520B ((SMB) _v2205.1.pdf
VRRM 40V SS54B Schottky Özellikleri:
VRRM 40V SS54B Schottky Mekanik Verileri şöyledir:
Ağırlık: 0.1g / 0.0034oz
Schottky Bariyer Düzelticilerinin elektrik ve termal özellikleri SS52B:
Parametreler | Simge | SS52B | SS54B | SS56B | SS58B | SS510B | SS512B | SS515B | SS520B | Birim | |
VRRM'nin en yüksek değeri | VRRM | 20 | 40 | 60 | 80 | 100 | 120 | 150 | 200 | V | |
Schottky Bariyer Düzelticileri Max. RMS Voltajı | VRMS | 14 | 28 | 42 | 56 | 70 | 84 | 105 | 140 | V | |
Maks. DC Bloklama Voltajı | VDC | 20 | 40 | 60 | 80 | 100 | 120 | 150 | 200 | V | |
Maks. Orta ileri akım | IF(AV) | 5.0 | A | ||||||||
En yüksek ileri dalgalanma akımı.8.3ms Tek yarı sinüs dalgası üst üste Adlık yük (JEDEC yöntemi)
|
IFSM | 100 | A | ||||||||
Schottky Bariyer Düzelticileri Max VF 5 A | VF | 0.55 | 0.70 | 0.85 | V | ||||||
Adli DC Ters Voltajı'ndaki En Yüksek IR |
Ta=25°C | IR |
1.0 50 |
0.3 25 |
mA | ||||||
Ta=100°C | |||||||||||
Tip: Bağlantı Kapasitesi ((1) | Cj | 500 | 300 | pF | |||||||
Sıcaklık Direnci (Typ 2) | RθJA | 50 | °C/W | ||||||||
Çalışma kesişim sıcaklık aralığı | TJ | -55 ile +150 arasında | °C | ||||||||
Depolama sıcaklık aralığı | TSTG | -55 ile +150 arasında | °C | ||||||||
Notlar:1. 1MHz'de ölçülür ve 4 V DC'nin ters voltajı uygulanır. 22,0 "x 2,0" (5 x 5 cm) bakır bant alanları ile monte PCB.
|
Schottky Bariyer Düzelticileri SS52B Sıralama ve Karakteristik Eğimleri:
Şekil 1. SS52B İleri Akım Çökme Eğeri:
SS52B TipikGeriye dön. Karakteristiks:
Schottky Bariyer Düzelticileri SS52B SMB Paket Boyutları:
Plastik yüzeye monte edilmiş paket; 2 iplik
Simge | mm | Mil | ||
Min. | En fazla. | Min. | En fazla. | |
A | 2.13 | 2.46 | 84 | 97 |
E | 4.06 | 4.70 | 160 | 185 |
D | 3.3 | 3.94 | 130 | 155 |
E1 | 5.08 | 5.59 | 200 | 220 |
A1 | 0.05 | 0.20 | 2.0 | 7.9 |
L | 0.8 | 1.5 | 32 | 59 |
C | 0.152 | 0.305 | 6 | 12 |
b | 1.9 | 2.2 | 75 | 87 |
Paket Bilgisi:
Bölüm Numarası | Bileşen Paketi | miktarı |
SS52B~SS520B | Küçük ve orta işletmeler | 3000 PCS |
