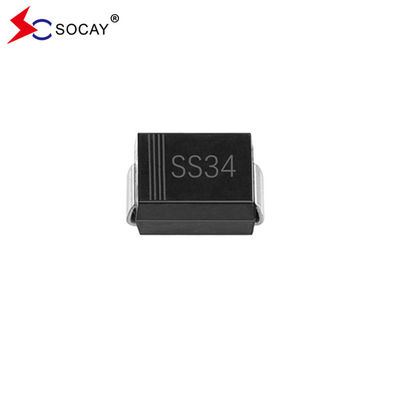

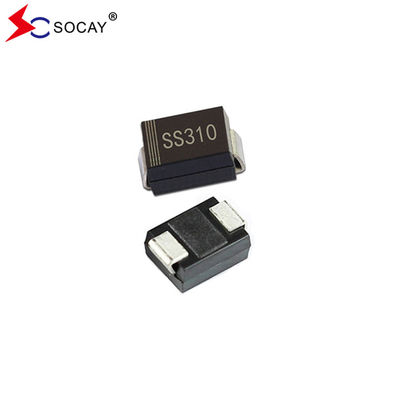

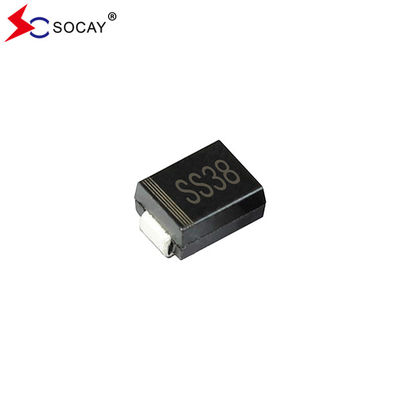

SOCAY SMB Paketi Schottky Diyot SS310B SS34B SS38B 3A Orta ileri akım
Schottky Diod DATASHEET:SS32B ~ SS320B ((SMB) _v93.1.pdf
Schottky Diyot SS310B'nin özellikleri:
IEC 61249 standardına göre yeşil kalıplama bileşiği.
Schottky Diode SS310B Mekanik Verileri aşağıdaki gibidir:
Yaklaşık ağırlık: 0.0032 ons, 0.092 gram.
Schottky Bariyer Diyot SS32B'nin elektrik ve termal özellikleri:
Parametreler | Simge | SS34B | SS38B | SS310B | Birim | ||||||||
Schottky Diod Max. VRRM | VRRM | 40 | 80 | 100 | V | ||||||||
Schottky Diyotları Max. RMS Voltajı | VRMS | 28 | 56 | 70 | V | ||||||||
Maksimum VDC | VDC | 40 | 80 | 100 | V | ||||||||
Maks. Ortalama IF (AV) | IF(AV) | 3 | A | ||||||||||
IFSM: 8.3ms Tek Yarım Sinir Dalgası Adli Yük Üzerine Yüklenen | IFSM | 80 | A | ||||||||||
Schottky Diod Max. VF 3A'da (1 not) | VF | 0.5 | 0.74 | 0.8 | 0.9 | V | |||||||
Maks. DC ters akım nominal DC engelleme voltajında | TJ=25°C | IR | 0.2 | 0.05 | mA | ||||||||
TJ=100°C | 20 | 10 | |||||||||||
Schottky Diyot Tipik Isı Direnci | (Not 2) | RθJA | 135 | °C/W | |||||||||
(Note 3) | RθJL | 23 | |||||||||||
Çalışma kesişim sıcaklık aralığı ve depolama sıcaklık aralığı |
TJ, TSTG |
-55 ile +125 arasında | -55 ile +150 arasında | -65 ile +175 arasında | °C | ||||||||
Notlar:1PW=300μsec ile dürtü testi, %2 çalışma döngüsü. 2FR4 PCB'ye monte edilmiş, tek taraflı bakır, mini yastık. 3FR4 PCB'ye monte edilmiş, tek taraflı bakır, 100cm2 bakır bant alanı. |
Schottky Diod SS310B Rating ve Karakteristik Eğimleri:
Şekil 1. SS310B İleri Akım Düşürme Eğri:
Şekil 2. TipikGeriye dön. Özellikleri:
SMB Paket Boyutları Schottky Diod SS310B:
(Birim: inç(mm))
Paket Bilgisi:
Bölüm Numarası | Bileşen Paketi | miktarı | Paket seçeneği |
SS310B | SMB/DO-214AA | 3000 PCS | 13 inç plastik rulo başına |
800 PCS | 7 inç plastik rulo başına |
