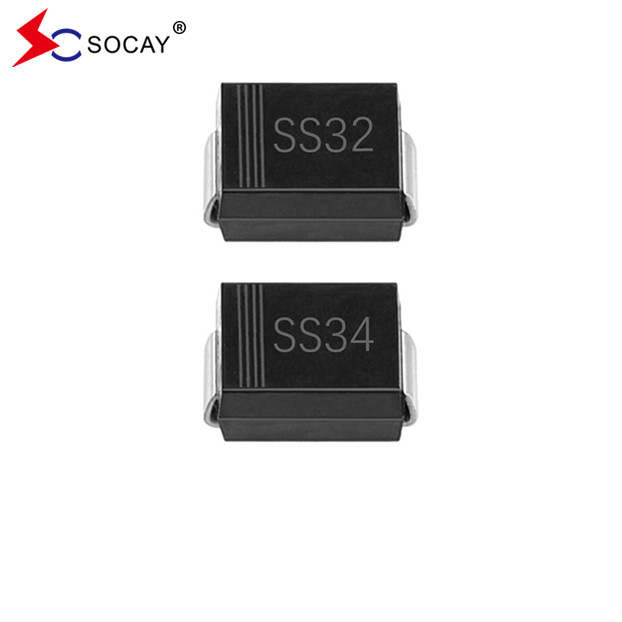

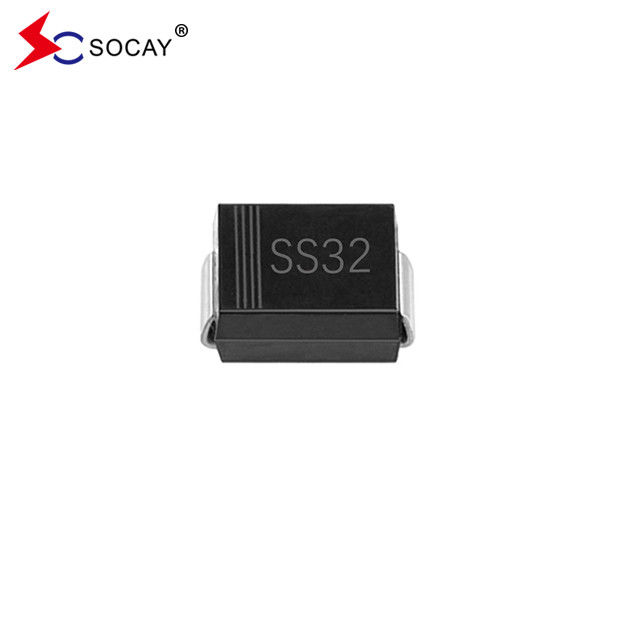

20VRRM Schottky Barrier Diode SS32B Yüzey Montajı VRMS 14V SMB Paketi
Schottky Bariyer Diyot DATASHEET:SS32B ~ SS320B ((SMB) _v93.1.pdf
SS32B Schottky Bariyer Diyotunun özellikleri:
IEC 61249 standardına göre Yeşil kalıplama bileşiği.
Schottky Bariyer Diyot SS32B'nin Mekanik Verileri:
Schottky Bariyer Diodunun ağırlığı: 0.0032 ons, 0.092 gram.
Schottky Bariyer Diyot SS32B'nin elektrik ve termal özellikleri:
Parametreler | Simge | SS32B | SS33B | SS34B | SS35B | SS36B | SS38B | SS310B | SS315B | SS320B | Birim | ||
Schottky Barrier Diode Max. VRRM | VRRM | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V | ||
Schottky Bariyer Diyotları Max. RMS Voltajı | VRMS | 14 | 21 | 28 | 35 | 42 | 56 | 70 | 105 | 140 | V | ||
Maksimum VDC | VDC | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V | ||
Schottky Bariyer Diyot Maks. Orta ileri akım | IF(AV) | 3 | A | ||||||||||
En yüksek ileri dalgalanma akımı: 8.3ms Tek yarı sinine dalgası nominal yük üzerine yerleştirilmiştir | IFSM | 80 | A | ||||||||||
Maks. VF 3A'da (1 not) | VF | 0.5 | 0.74 | 0.8 | 0.9 | V | |||||||
Adli DC engelleme voltajında maksimum DC ters akım | TJ=25°C | IR | 0.2 | 0.05 | mA | ||||||||
TJ=100°C | 20 | 10 | |||||||||||
Schottky Bariyer Diyot Tipik Isı Direnci | (Not 2) | RθJA | 135 | °C/W | |||||||||
(Note 3) | RθJL | 23 | |||||||||||
Çalışma bağlantısı ve depolama sıcaklık aralığı |
TJ, TSTG |
-55 ile +125 arasında | -55 ile +150 arasında | -65 ile +175 arasında | °C | ||||||||
Notlar:1PW=300μsec ile dürtü testi, %2 çalışma döngüsü. 2FR4 PCB'ye monte edilmiş, tek taraflı bakır, mini yastık. 3FR4 PCB'ye monte edilmiş, tek taraflı bakır, 100cm2 bakır bant alanı. |
SS32B Schottky Bariyer Diyotunun değerlendirme ve özellik eğrilikleri:
İncir1Tipik İleri Özellikleri:
Tipik ters özellikler:
DO-214AA Schottky Bariyer Diyot SS32B'nin Paket Boyutları:
(Birim: inç(mm))
Paket Bilgisi:
Bölüm Numarası | Bileşen Paketi | miktarı | Paket seçeneği |
SS32B~SS320B | SMB/DO-214AA | 3000 PCS | 13 inç plastik rulo başına |
800 PCS | 7 inç plastik rulo başına |
