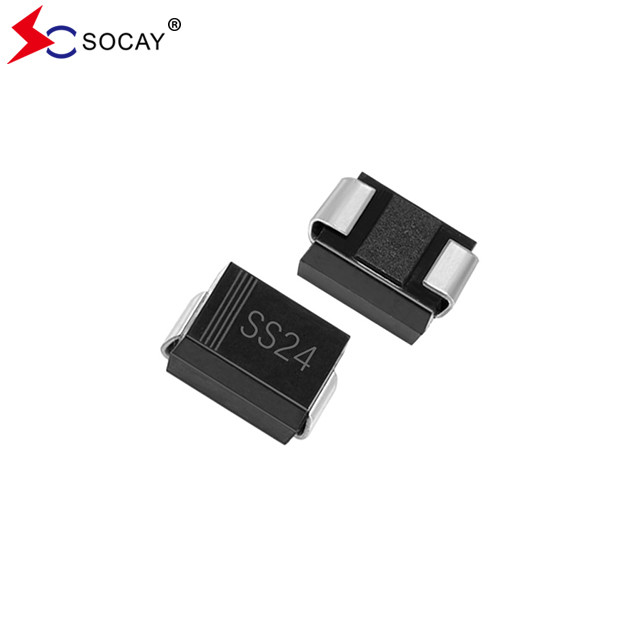

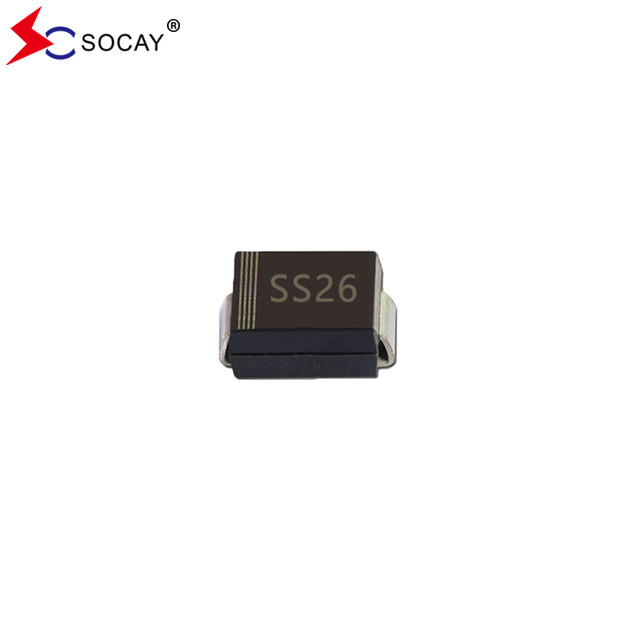

SMD Schottky Bariyer Düzelticileri 20 ~ 200VRRM DO-214AA ((SMB) Paketi SS24B 40VRRM
Schottky Bariyer DüzelticileriVeritabanı:SS22B ~ SS220B ((SMB) _v93.1.pdf
Schottky Bariyer Düzelticileri SS24B Özellikleri:
IEC 61249 standardına göre yeşil kalıplama bileşiği.
Schottky Bariyer Düzelticileri SS24B Mekanik Veriler:
Yaklaşık olarak, ağırlığı 0.0032 ons, 0.092 gram.
Schottky Bariyer Düzelticileri SS24B Elektriksel ve Termal Özellikler(TA=25°C, aksi belirtilmedikçe):
Parametreler | Simge | SS22B | SS23B | SS24B | SS25B | SS26B | SS28B | SS210B | SS215B | SS220B | Birim | |
Maksimum Tekrarlanabilir Zirve Ters Voltajı | VRRM | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V | |
Maksimum RMS Voltajı | VRMS | 14 | 21 | 28 | 35 | 42 | 56 | 70 | 105 | 140 | V | |
Maksimum DC engelleme voltajı | VDC | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V | |
En yüksek orta ileri düzeltme akımı | IF(AV) | 2 | A | |||||||||
En yüksek ileri dalgalanma akımı: 8.3ms Tek yarı sinine dalgası nominal yük üzerine yerleştirilmiştir | IFSM | 50 | A | |||||||||
Diyot başına 2A'da en yüksek ileri voltaj (1 not) | VF | 0.5 | 0.7 | 0.8 | 0.9 | V | ||||||
Adli DC engelleme voltajında maksimum DC ters akım | TJ=25°C | IR | 0.09 | 0.05 | mA | |||||||
TJ=100°C | 20 | 1 | ||||||||||
Tipik Isı Direnci | RθJL | 12 | °C/W | |||||||||
Çalışma bağlantısı ve depolama sıcaklık aralığı |
TJ, TSTG |
-55 ile +150 arasında | -55 ile +175 arasında. | °C | ||||||||
Notlar:1PW=300μsec ile darbe testi, %1 çalışma döngüsü. 2. 8 mm2 (0.013 mm kalınlığında) bakır yastık alanları olan PC kartına monte edilmiş. |
Schottky Bariyer Düzelticileri SS24B Rating veKarakteristik Eğimler:
İncir1.İleri Akım İndirme Eğeri:
İncir2. Tipik ters özellikler:
Schottky Bariyer Düzelticileri SS24B Boyutlar / SMB/DO-214AA Paket Çizelgesi (Birim: inç ((mm)):
Schottky Bariyer Düzelticileri SS24B Paket Bilgisi:
Bölüm Numarası | Bileşen Paketi | miktarı | Paket seçeneği |
SS22B~SS220B | SMB/DO-214AA | 3000 PCS | 13 inç plastik rulo başına |
800 PCS | 7 inç plastik rulo başına |
