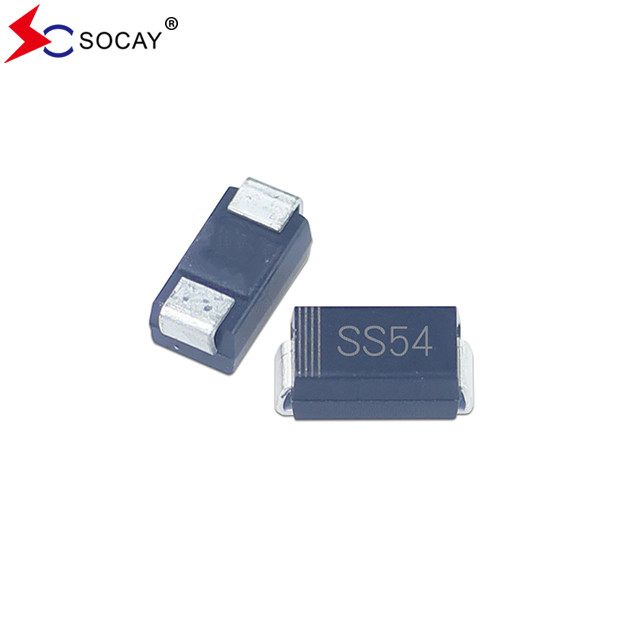

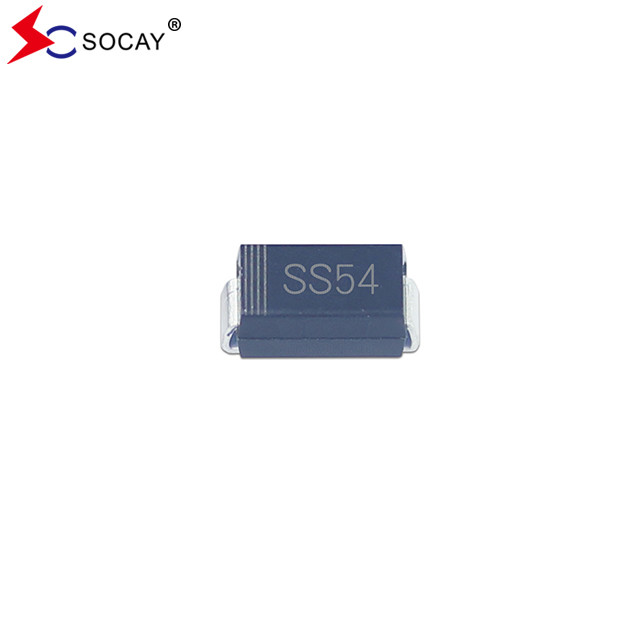

SS54A 40VRRM SBD Yüzey Montajı Schottky Bariyer Düzelticileri DO-214AC ((SMA) Paketi
Schottky Bariyer DüzelticileriVeritabanı:SS54A~SS520A ((SMA)_v2307.1.pdf
Schottky Bariyer Düzelticileri SS54A Özellikleri:
Schottky Bariyer Düzelticileri SS54A Mekanik Veriler:
Ağırlık: 60 mg / 0.0021 oz.
Schottky Bariyer Düzelticileri SS54A Max. Sıralamalar ve Termal Özellikler:
Schottky Bariyer Düzelticilerinin 25°C'de değerlendirilmesi, aksi belirtilmedikçe. Tek fazlı, yarı dalga, 60Hz dirençli veya endüktif yük, kapasitif yük için %20 oranında düşer. | ||||||||
Parametreler | Simge | SS54A | SS56A | SS510A | SS515A | SS520A | Birim | |
Düzelticiler Maksimum Tekrarlanabilir Zirve Ters Voltajı | VRRM | 40 | 60 | 100 | 150 | 200 | V | |
Düzelticiler Maksimum RMS Voltajı | VRMS | 28 | 42 | 70 | 105 | 140 | V | |
Düzelticiler Maksimum DC Engelleme Voltajı | VDC | 40 | 60 | 100 | 150 | 200 | V | |
Maksimum orta ileri akım | IF(AV) | 5.0 | A | |||||
Düzelticiler, ileri dalgalanma akımı,8.3ms Tek yarı sinüs dalgası üst üste Adlık yük (JEDEC yöntemi)
|
IFSM | 150 | A | |||||
Düzelticiler Max Anlık İleri Voltaj 5 A | VF | 0.55 | 0.70 | 0.85 | V | |||
Maksimum DC Ters Akım Rütbeli DC Ters Voltajında |
Ta=25°C | IR |
1.0 50 |
mA | ||||
Ta=100°C | ||||||||
Düzleştiriciler Tipik Çapraz Kapasitesi ((1) | Cj | 500 | 300 | pF | ||||
Tipik Isı Direnci ((2) | RθJA | 60 | °C/W | |||||
Çalışma kesişim sıcaklık aralığı | TJ | -55 ile +150 arasında | °C | |||||
Düzleştiriciler Depolama sıcaklık aralığı | TSTG | -55 ile +150 arasında | °C | |||||
Notlar: 1. 1MHz'de ölçülür ve 4 V DC'lik ters voltaj uygulanır. 22,0 "x 2,0" (5 x 5 cm) bakır bant alanları ile monte PCB. |
Schottky Bariyer Düzelticileri SS54A Boyutları:
Schottky Bariyer Düzelticileri SS54APaket Bilgisi:
Bölüm Numarası | Bileşen Paketi | miktarı |
SS54A~SS520A | DO-214AC ((SMA) | 5000 PCS |
Schottky Bariyer Düzelticileri Uyarı:
