Name: 40VRRM SBD Schottky Diyot SS34A 28VRMS 3A I(AV) 0.55 VF DO-214AC
Brand: SOCAY
SKU: SS34A
Rating: 4.9 (101 reviews)

40VRRM SBD Schottky Diyot SS34A 28VRMS 3A I(AV) 0.55 VF DO-214AC

5000 adet.

MOQ

negotiable

fiyat

Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi

Özellikleri

Teknik Özellikler

SBD Adı: Schottky Bariyer Diyot

SBD Paketi: DO-214AC(SMA)

SBD Max. SBD Maks. VRRM VRRM: 40V

Diyot Max. VRMS: 28V

SBD Max. VDC: 40V

Maks. orta ileri düzletilmiş akım: 3A

IFSM: 100A

VF: 0.55V

Vurgulamak:

DO-214AC Schottky Diyodu

Schottky Diyodu SS34A

SS34A

Temel bilgiler

Menşe yeri: Shenzhen, Guangdong, Çin

Marka adı: SOCAY

Sertifika: REACH,RoHS,ISO

Model numarası: SS34A

belge: Ürün Broşürü PDF

Ödeme & teslimat koşulları

Teslim süresi: 5-8 iş günü

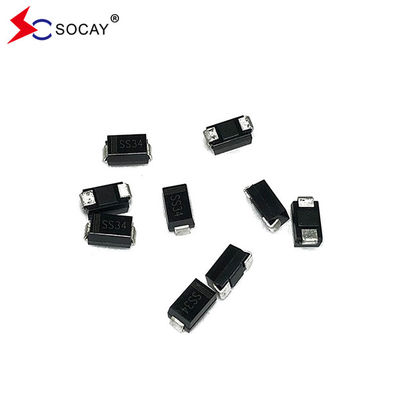

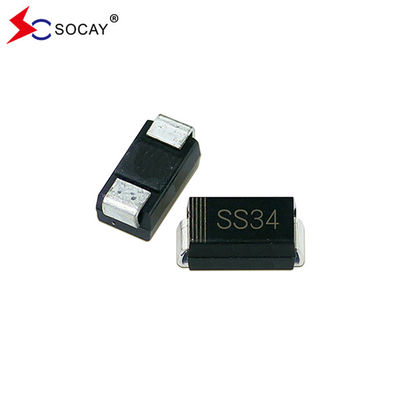

Fotoğraf Galerisi

40VRRM SBD Schottky Diyot SS34A 28VRMS 3A I(AV) 0.55 VF DO-214AC

Ürün Açıklaması

40VRRM SBD Schottky Diyot SS34A 28VRMS 3A I(AV) 0.55 VF DO-214AC

SBD Schottky DiyoduVeritabanı:SS32A~SS320A ((SMA)_v2205.1.pdf

40VRRM Schottky Diyot SS34A Özellikleri:

Aşırı voltaj koruması için koruyucu halka
Çok küçük iletkenlik kaybı
Çok hızlı geçiş
Düşük ileri voltaj düşüşü güzel.
Yüzey montajlı uygulamalar için
Lehimleme daldırma 260 °C, 40 s
RoHS 2002/95/EC ve WEEE 2002/96/EC'ye uygun bileşen

40VRRM Schottky Diyot SS34A Mekanik Veriler:

Schottky Diode SS34A Kutusu: JEDEC SMA kalıplanmış plastik
SS34A Terminalleri: J-STD-002B ve JESD22-B102D'ye göre lehimlenmiş, lehimlenebilir
Schottky Diyot Kutupluğu: Renk bandı katot ucunu gösterir
Montaj konumuHerhangi bir
Ağırlık: 0,07 gram

Schottky Diod SS34A Ana özellikleri ve özellikleri:

Schottky Diyodu I_{F ((AV)}	3.0A
Schottky Diyodu V_RRM	20 V'den 200 V'ye kadar
SS34A I_FSM	100A
Schottky Diyodu V_F	0.45V, 0.55V, 0.70V, 0.85V,0.95V
T_{J Max.}	125°C

Schottky Diod SS34A Max. Sıcaklık özellikleri:

Aksi belirtilmedikçe, 25°C ortam sıcaklığında değerler. Tek fazlı yarım dalga 60Hz, dirençli veya endüktif yük, kapasitif yük akımı oranı %20 oranında.
Parametreler		Simge	SS32A	SS33A	SS34A	SS35A	SS36A	SS38A	SS310A	SS315A	SS320A	Birim
Maksimum tekrarlayan zirve ters voltaj		VRRM	20	30	40	50	60	80	100	150	200	V
Maksimum RMS voltajı		VRMS	14	21	28	35	42	56	70	105	140	V
Maksimum DC Bloklama voltajı		VDC	20	30	40	50	60	80	100	150	200	V
Maksimum ortalama ileri Düzleştirilmiş akım		I(AV)	3.0									A
En yüksek ileri dalgalanma akımı 8.3ms tek yarı sinüs dalgası Adlık yükün üzerine yerleştirilmiş (JEDEC Yöntemi)		IFSM	100									A
En yüksek anlık 3.0A'da ileri gerilim		VF	0.45	0.55		0.70		0.85			0.95	V
Maksimum DC Rütbeli DC engelleme voltajında ters akım	TA=25°C	IR	0.5							0.2		mA
	TA=100°C		20					10		2
Tipik bağlantı kapasitesi1		CJ	500.0			300.0						pF
Tipik ısı direnci2		RθJA	88.0									°C/W
İşleme bağlantı sıcaklık aralığı		TJ	-65 ile +125 arasında					-65 ile +150 arasında				°C
Depolama sıcaklık aralığı		TSTG	-65 ile +150 arasında									°C
Not: 1 1MHz'de ölçülür ve 4.0V DC ters voltaj uygulanır. 2 0,2" x 0,2" (5,0 mm x 5,0 mm) bakır yastık alanlarına monte edilmiştir.

Schottky Diod SS34A Boyutları:

40VRRM SBD Schottky Diyot SS34A 28VRMS 3A I(AV) 0.55 VF DO-214AC 0

Schottky Diod SS34A Bildirim:

Schottky Diode SS34A genel elektronik uygulamalarda kullanılmak üzere tasarlanmıştır.
Schottky Diode SS34A, değerlerden daha az çalıştırılmalıdır; eğer aşılırsa kalıcı hasara neden olabilir.
Schottky Diode SS34A'nın mutlak maksimum değerleri nominal değerlerdir ve çalışma sırasında aşılmamalıdır.

40VRRM SBD Schottky Diyot SS34A 28VRMS 3A I(AV) 0.55 VF DO-214AC 1
