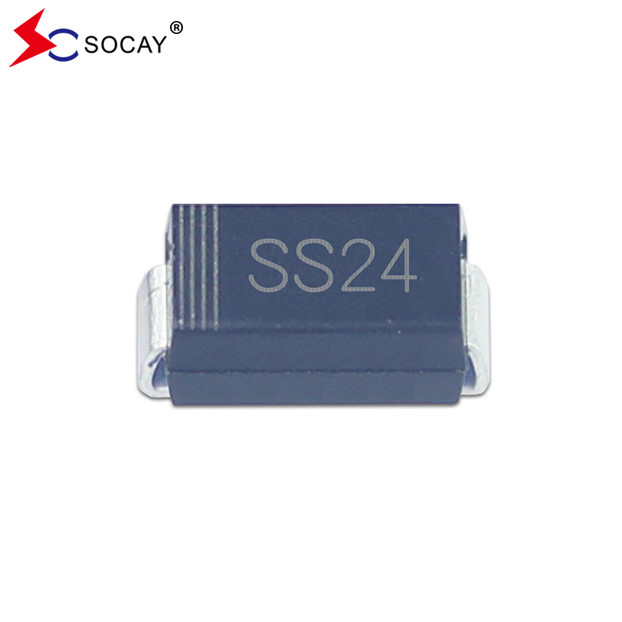

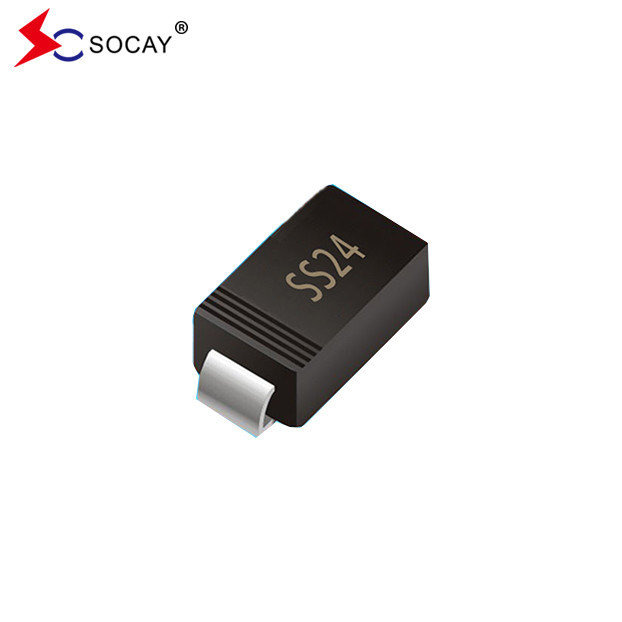

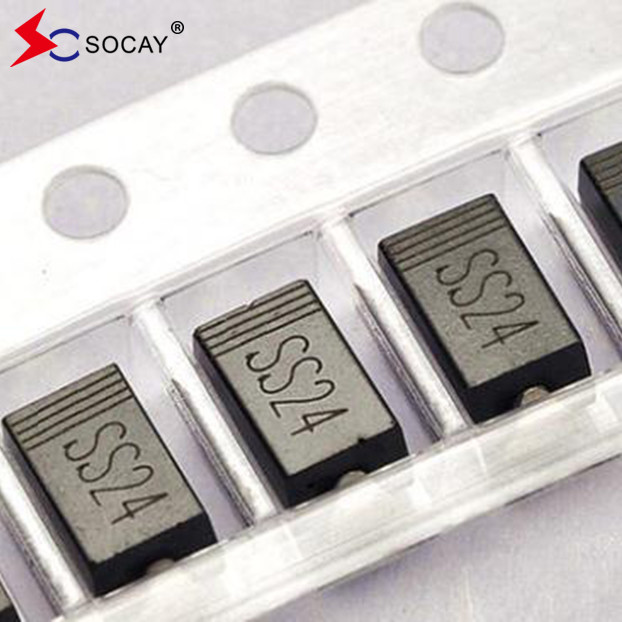

SMA Paketi Schottky Düzelticisi SS24A Schottky Bariyer Diyot VRRM 40V 2A İleri Düzeltme Akımı
SBD DATA SHEET:SS22A~SS220A ((SMA)_v2211.1.pdf
Schottky Düzleştiricisi SS24A Farklılık özelliği:
Yüksek sıcaklıkta lehimleme: 260 °C/10 saniye terminallerde
Schottky Düzleştiricisi SS24A Mekanik Veriler:
Schottky Düzleyici Kutupluğu: Lazer bandı katot sonunu gösterir
Schottky Düzleştiricisi SS24A Ana derecelendirmeler ve özellikleri:
Schottky Düzleştiricisi IF ((AV) |
2.0A |
Schottky Düzleştiricisi VRRM |
20 V'den 200 V'ye kadar |
SS24A IFSM |
50A |
Schottky Düzleştiricisi SS24A VF |
0.50V, 0.55V, 0.70V, 0.85V,0.95V |
TJ Max. | 125°C |
Schottky Düzleştiricisi SS24A Max. Sıralamalar ve Termal Özellikler:
Parçalar | Simge | SS22A | SS23A | SS24A | SS25A | SS26A | SS28A | SS210A | SS215A | SS220A | Birim |
Schottky Düzleştiricisi Maksimum tekrarlayan zirve ters voltaj |
VRRM | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V |
Schottky Düzelticisi Maksimum RMS voltajı | VRMS | 14 | 21 | 28 | 35 | 42 | 56 | 70 | 105 | 140 | V |
Maksimum DC Bloklama voltajı |
VDC | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V |
Maksimum ortalama ileri Düzleştirilmiş akım
|
Ben...F(AV) | 2 | A | ||||||||
En yüksek ileri dalgalanma akımı 8.3ms tek yarı sinüs dalgası Adlık yükün üzerine yerleştirilmiş |
Ben...FSM |
50 | A | ||||||||
Voltaj değişim hızı (V derecesi)R) |
dv/dt | 10000 | V/μs | ||||||||
Schottky Düzleştiricisi Kurşunla bağlantı(1) |
RθJL | 35 | °C/W | ||||||||
Çalışma bağlantısı ve depolama sıcaklık aralığı |
TJTSTG | 65'ten +125'e kadar | °C | ||||||||
Not 1: 0.2 x 0.2 ′′ (5.0 x 5.0 mm) bakır yastık alanları olan PCB'ye monte edilmiştir. |
SBD SS24A Elektriksel Özellikler (T)A= 25°C, aksi belirtilmedikçe):
Parçalar | Test koşulları | Simge | SS22A |
SS23A~ SS24A |
SS25A~ SS26A |
SS28A~ SS210A |
SS215A~ SS220A |
Birim | |
Anlık ileri gerilim | IF=2.0A(2) | VF | 0.50 | 0.55 | 0.70 | 0.85 | 0.95 | V | |
Ters akım | VR=VDC | Tj=25°C | IR | 0.5 | mA | ||||
Tj=100°C | 5.0 | ||||||||
Not 2: Darbe testi: 300μs darbe genişliği,% 1 çalışma döngüsü. |
Schottky Düzleştiricisi SS24A Boyutları:
Schottky Düzleştiricisi SS24A Bildirim:
Maksimum orta ileri düzletilmiş akım: En kötü durumdaki akım % 80'den fazla olmamalıdır.
Belirli yük üzerine bir tek yarım sinüs dalgası üzerine yerleştirilen 8.3ms'lik ileri dalgalanma akımı: Bu değer, tekrarlanmayan en yüksek akımı belirtir.Aygıtın ömrü boyunca genel.
Çalışma bağlantı sıcaklığı: Yüksek güvenilirliği sağlamak için bir cihaz kullanırken bu değeri düşürün.J100°C'nin altında.
