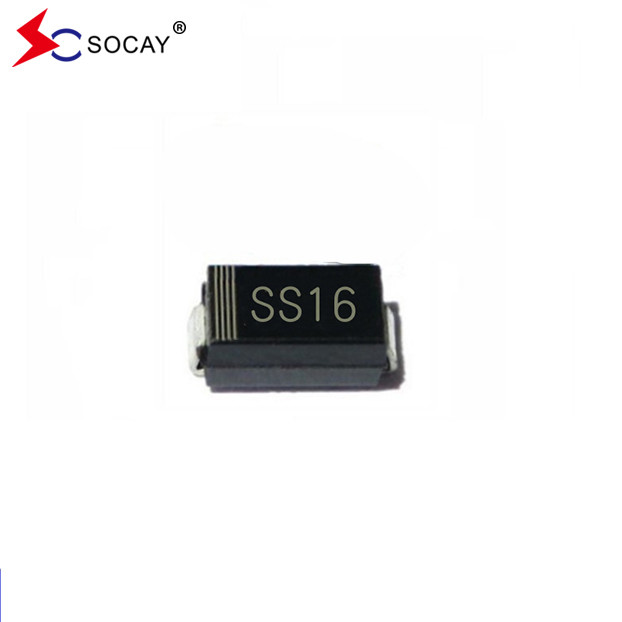

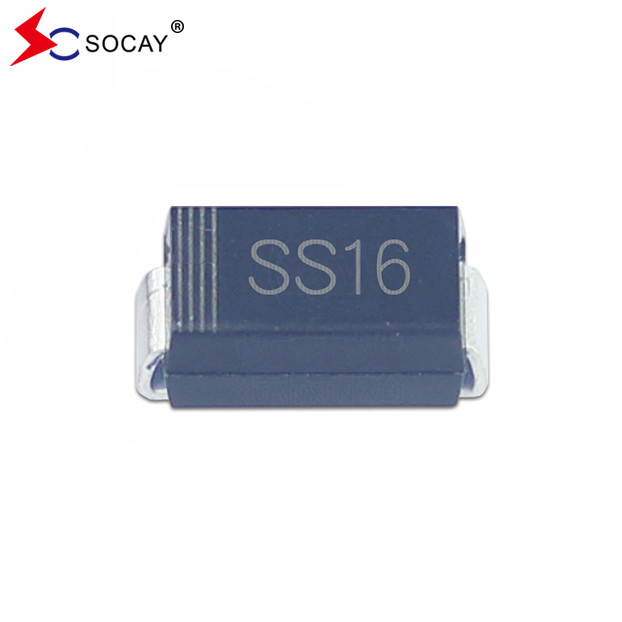

SMD Paketi 60V Schottky Düzelticisi SS16A Schottky Diyot DO-214AC
Schottky Bariyer Diyot DATASHEET:SS12A~SS120A ((SMA)_v2211.1.pdf
SS16A Schottky Diyot Özellikleri:
Bu Schottky Düzleştiricisi SS16A bileşeni RoHS 2002/95/1 ve WEEE 2002/96/EC ile uyumludur.
SS16A Schottky Diyot Fiziksel parametreleri:
Kutupluğu: Lazer bandı katot ucunu gösterir
SS16A Schottky Diodunun Ana değerleri ve özellikleri:
Schottky Diyodu IF ((AV) | 1.0A |
Schottky Diyodu VRRM | 20 V'den 200 V'ye kadar |
En yüksek ileri dalgalanma akımıBen...FSM | 40A |
SBD VF | 0.50V, 0.55V, 0.70V, 0.85V,0.95V |
SS16A TJ Max. | 125°C |
Schottky Diodunun Maksimum Sınıfları ve Isı Verileri (TA= 25°C, aksi belirtilmedikçe):
Schottky Parçalar | Simge | SS12A | SS13A | SS14A | SS15A | SS16A | SS18A | SS110A | SS115A | SS120A | Birim |
Schottky Max. tekrarlayan zirve ters voltaj |
Schottky VRRM | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V |
Schottky Diod Max. RMS voltajı | Schottky VRMS | 14 | 21 | 28 | 35 | 42 | 56 | 70 | 105 | 140 | V |
En fazla. Bloklama voltajı |
Schottky VDC | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V |
Schottky Max. ortalama ileri Düzleştirilmiş akım
|
Ben...F(AV) | 1 | A | ||||||||
Schottky Diyotları Ön dalgalanma akımı |
Schottky IFSM |
40 | A | ||||||||
Schottky Diod Voltaj değişim hızı (V derecesi)R) |
dv/dt | 10000 | V/μs | ||||||||
Schottky Isı direnci(1) |
RθJL | 35 | °C/W | ||||||||
Schottky Diyodu TJTSTG |
TJTSTG | 65'ten +125'e kadar | °C | ||||||||
Not 1:Schottky'ninP.C.B. üzerine 0.2 x 0.2 ′′ (5.0 x 5.0 mm) bakır yastık alanları ile monte edilmiş. |
Schottky Diod Elektrik Verileri (T)A= 25°C, aksi belirtilmedikçe):
Schottky Diyot Ürünleri | Schottky koşulları | Simge | SS12A |
SS13A~ SS14A |
SS15A~ SS16A |
SS18A~ SS110A |
SS115A~ SS120A |
Birim | |
Anlık ileri gerilim | Schottky IF=1.0A(2) | VF | 0.50 | 0.55 | 0.70 | 0.85 | 0.95 | V | |
Schottky Diod Ir | VR=VDC | Tj=25°C | IR | 0.5 | mA | ||||
Tj=100°C | 5.0 | ||||||||
Not 2: Schottky Diyot Darbe testi: 300μs darbe genişliği,% 1 çalışma döngüsü. |
SS16A Schottky Diyot Boyutları:
SS16A Schottky Diyot Notları:
Ben...F ((AV)Ürünün en kötü durumdaki akımı % 80'den fazla olmamalı.
Ben...FSM: Bu SS16A derecesi, tekrarlanmayan zirve akımını belirtir.
TJ: Yüksek güvenilirliği sağlamak için bir cihaz kullanırken SS16A Schottky Diod'un bu derecesini düşürün.J100°C min.
