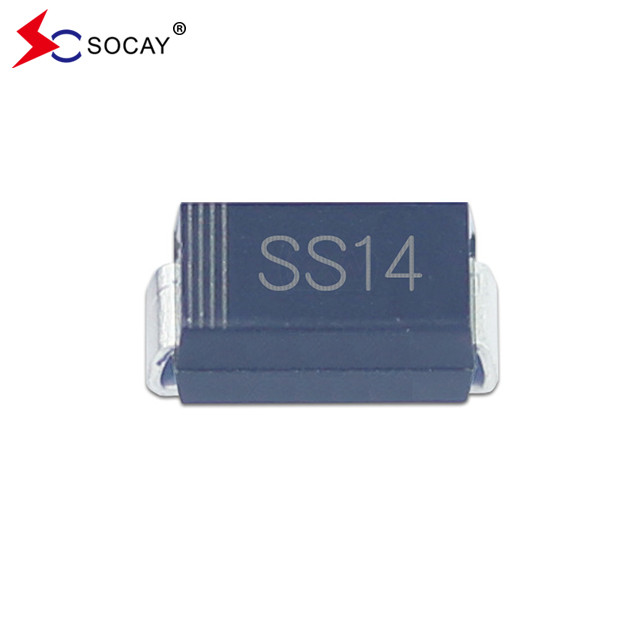

SOCAY SS14A Schottky Barrier Diode VRRM 40V VRMS 28V SMD SBD
SBD DATA SHEET:SS12A~SS120A ((SMA)_v2211.1.pdf
SBD SS14A Özellikleri:
Terminallerde 260°C/10 saniye
RoHS 2002/95/1 ve WEEE 2002/96/EC'ye uygun bileşen
SBD SS14A Mekanik Veriler:
SS14A'nın kutupluğu: Lazer bandı katot ucunu gösterir
SBD SS14A Ana derecelendirme ve özellikleri:
SBD IF ((AV) | 1.0A |
SBD VRRM | 40 V |
Ben...FSM | 40A |
VF | 0.50V, 0.55V, 0.70V, 0.85V,0.95V |
TJ Max. | 125°C |
SBD SS14A En yüksek değerler ve termal özellikler (TA= 25°C, aksi belirtilmedikçe):
Parçalar | Simge | SS12A | SS13A | SS14A | SS15A | SS16A | SS18A | SS110A | SS115A | SS120A | Birim |
SBD Max. Vrm |
VRRM | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V |
SBD Max. Vrms | VRMS | 14 | 21 | 28 | 35 | 42 | 56 | 70 | 105 | 140 | V |
Max. Vdc |
VDC | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V |
SBD Max. Eğer |
Ben...F(AV) | 1 | A | ||||||||
SBD En yüksek ileri dalgalanma akımı |
Ben...FSM |
40 | A | ||||||||
SBD Voltaj değişim hızı |
dv/dt | 10000 | V/μs | ||||||||
SBD Isı direnci |
RθJL | 35 | °C/W | ||||||||
SBD Çalışma bağlantısı ve depolama sıcaklık aralığı |
TJTSTG | 65'ten +125'e kadar | °C | ||||||||
Not 1: 0.2 x 0.2 ′′ (5.0 x 5.0 mm) bakır yastık alanları olan PCB'ye monte edilmiştir. |
SBD SS14A Elektriksel Özellikler (T)A= 25°C, aksi belirtilmedikçe):
SBD Eşyaları | SBD Test koşulları | Simge | SS12A |
SS13A~ SS14A |
SS15A~ SS16A |
SS18A~ SS110A |
SS115A~ SS120A |
Birim | |
Anlık Vf | IF=1.0A(2) | VF | 0.50 | 0.55 | 0.70 | 0.85 | 0.95 | V | |
SBD Ir | VR=VDC | Tj=25°C | IR | 0.5 | mA | ||||
Tj=100°C | 5.0 | ||||||||
Not 2: Darbe testi: 300μs darbe genişliği,% 1 çalışma döngüsü. |
SBD SS14A Boyutları:
SBD SS14A Bildirim:
Ben...F ((AV)En kötü ihtimalle akım %80'den fazla olmamalı.
Ben...FSM: Bu değer, tekrarlanmayan zirve akımını belirtir. Bu sadece cihazın ömrü boyunca genel olarak normal olmayan bir işletim için uygulanır.
TJ: Yüksek güvenilirliği sağlamak için bir cihaz kullanırken bu derecelendirmeyi düşürün.J100°C'nin altında.
